ТО и ремонт машин с разработкой стенда для ремонта автотракторных коленчатых валов

Описание

В выпускной квалификационной работе дана характеристика ЗАО «Щелкунское» Сысертского района; представлены основные показатели использования автотракторного парка.
В процессе выполнения дипломного проекта были изучены документы отчетности и перспективные планы развития предприятия. По данным результатам выполнен раздел анализ производственной деятельности.

В последние годы необходимость в ремонте и техническом обслуживании автомобилей и тракторов резко возросла. МТП стареет, нагрузка на него постоянно возрастает. Для обновления парка и поддержания машин в работоспособном состоянии у предприятия недостаточно финансовых средств, поэтому проблема сохранения ныне существующего парка машин и совершенствование их ремонта приобретает важнейшее значение.
Структура и функции ремонтной базы предприятия обусловлены ремонтами, выполняемыми при обслуживании и ремонте машин.

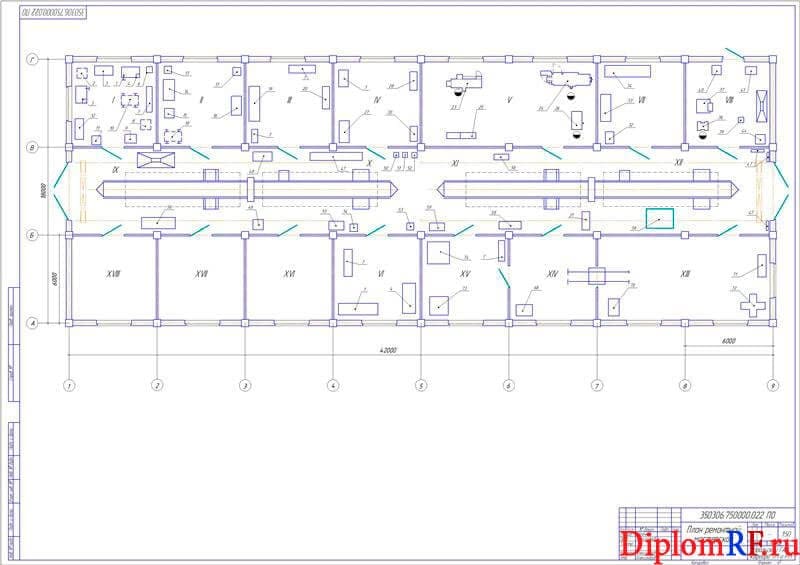

Техническое обслуживание и ремонт машин проводятся в ремонтной мастерской предприятия.

Выполнены расчеты по определению объема ремонтно-обслуживающих работ, произведен выбор технологического оборудования, дано распределение объема работ по видам. Разработана схема технологического процесса ремонта машины.
В результате проведенного аналитического обзора технологического оснащения ремонтной мастерской, было дано обоснование конструкторской разработки. Восстановительные работы при ремонте занимают значительную долю работ.

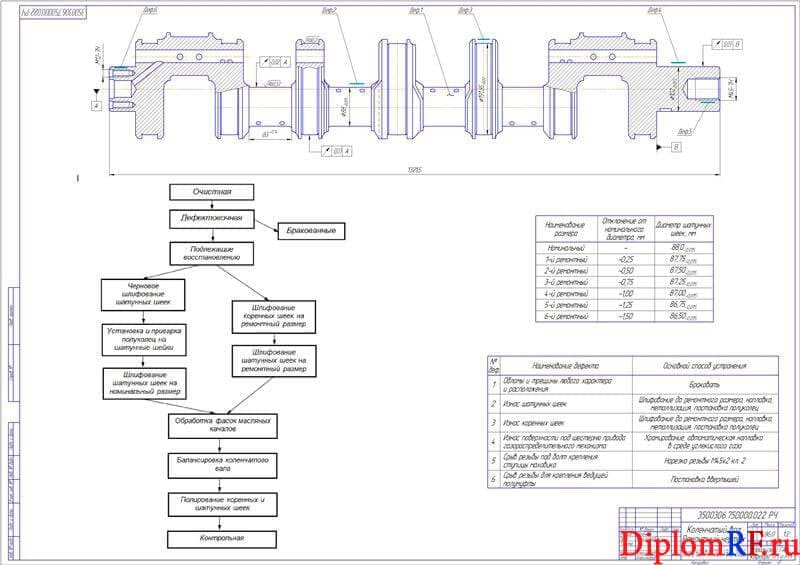

В проекте разработан технологический процесс восстановления коленчатого вала. При восстановлении шатунных шеек коленчатых валов, например способом установки ремонтных колец и закреплении их путем сварки, коленчатый вал необходимо закрепить. Для этого предлагается использовать специальный стенд.
Назначение стенда – увеличение производительности труда и повышение безопасности выполнения сборочных и сварочных работ при восстановлении коленчатых валов.

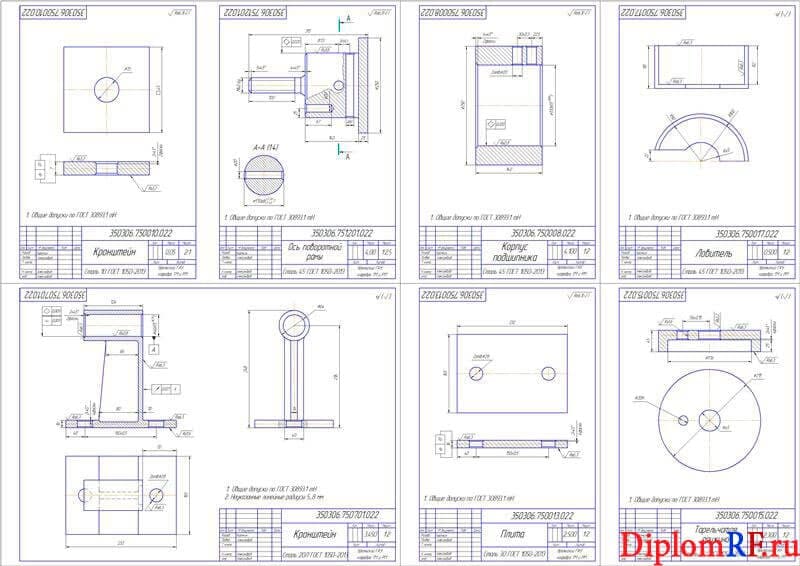

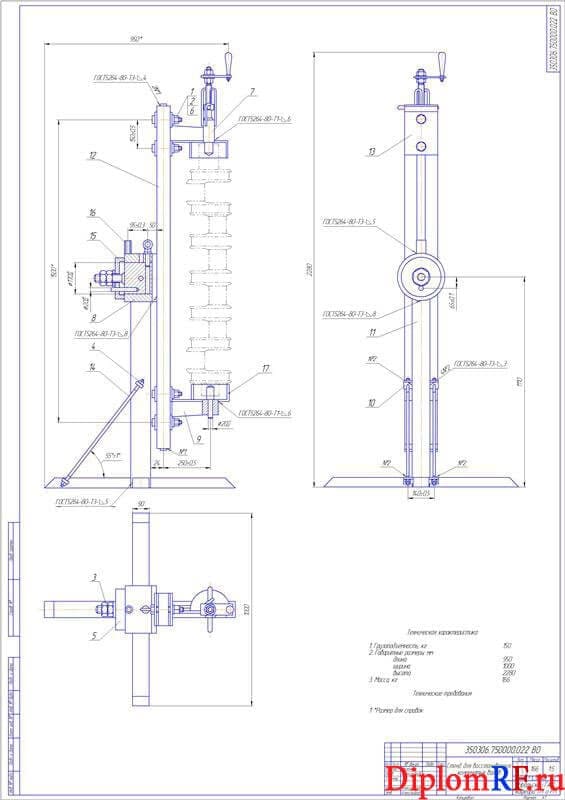

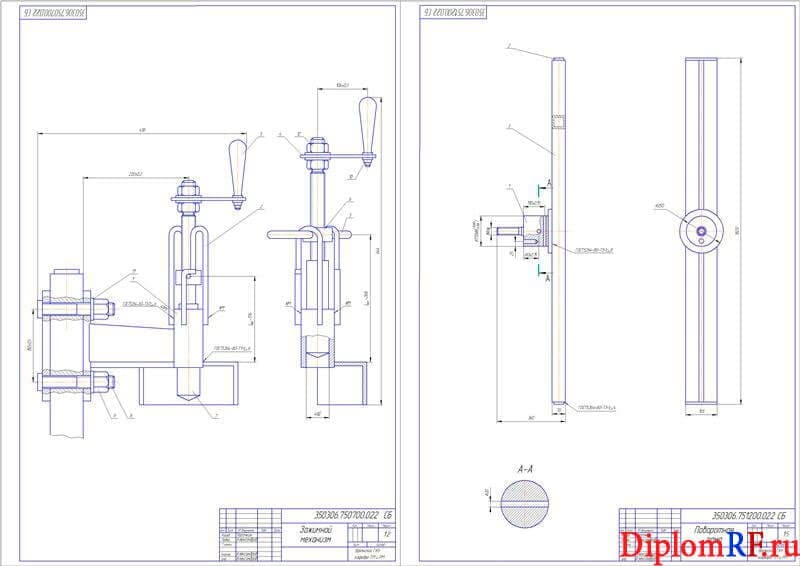

Стенд состоит из основания, вертикальной стойки, поворотной вокруг горизонтальной оси рамы, подшипника поворотной рамы, фрикционного устройства, кронштейнов поворотной рамы и зажимного механизма.

К поворотной раме прикреплены кронштейны, предназначенные для непосредственного крепления коленчатых валов.
Продольные пазы в поворотной раме позволяют переустанавливать кронштейны на раме и использовать стенд для установки коленчатых валов разной длины.

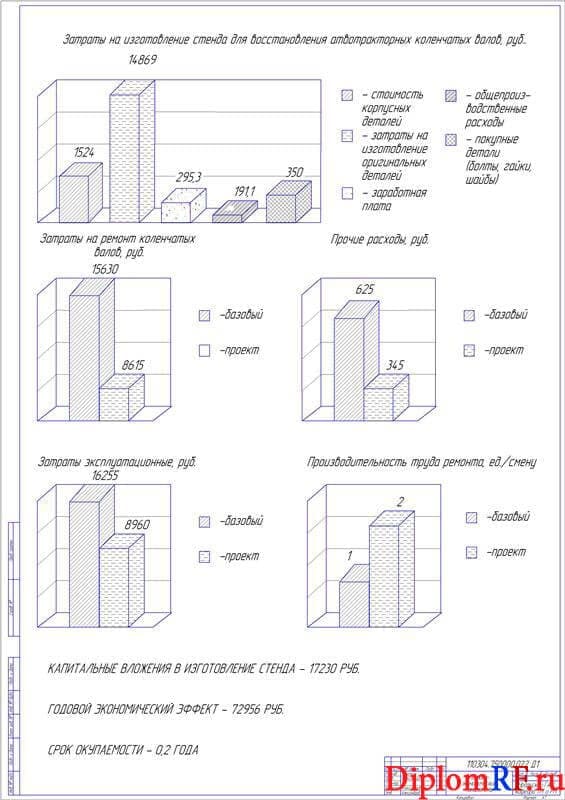

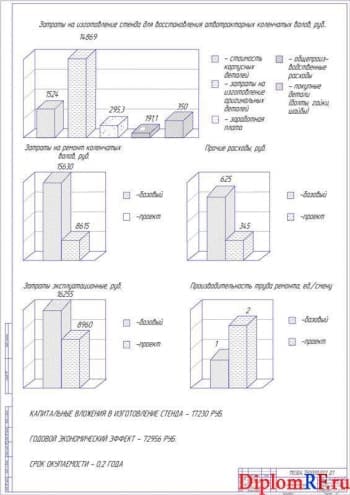

Исходя из всего вышесказанного в экономическом разделе дипломного проекта расчетным путем определены показатели экономического эффекта, капитальных вложений и срока окупаемости.
