Содержание
Введение
1 Обзор действующих конструкций
2 Разработка конструкции подъемного устройства с оценкой его эффективности
2.1 Данные по патенту
2.2 Задание техническое
2.3 Оценка размеров геометрических
2.4 Анализ структурный механизма рычажного
2.5 Анализ кинематический механизма рычажного
2.5.1 Разработка плана механизма
2.5.2 Диаграмма перемещения опорной пятки механизма
2.5.3 Планирование скоростей механизма
2.5.4 Диаграмма скоростей опорной пятки механизма
2.5.5 Планирование ускорений механизма
2.5.6 Диаграмма ускорений ползуна
2.5.7 Годограф скоростей звена 2
2.6 Анализ силовой механизма
2.6.1 Расчет реакций в кинематических звеньях и парах
2.6.2 Расчет кинетостатическим методом уравновешивающего момента
2.6.3 Расчет момента уравновешивающего методом Жуковского
3 Расчет показателей экономических
3.1 Составление плана работ на этапе разработки изделия
3.2 Определение на разработку изделия затрат
3.3 Определение на стадии изготовления макетного образца затрат
3.4 Расчёт себестоимости производственной
4 Меры безопасности по охране труда и окружающей среды
4.1 Оценка условий труда, производственных факторов опасных и вредных
4.2 Мероприятия по обеспечению безопасности труда
4.3 Требования по технике безопасности к инструменту и оборудованию
4.4 Санитария промышленная и гигиена труда
4.5 Требования противопожарной безопасности
4.6 Требования по охране окружающей среды
4.7 Построение сетевой модели возникновения несчастного случая
4.8 Оценка погрешности несчастного случая
Заключение
Состав чертежей

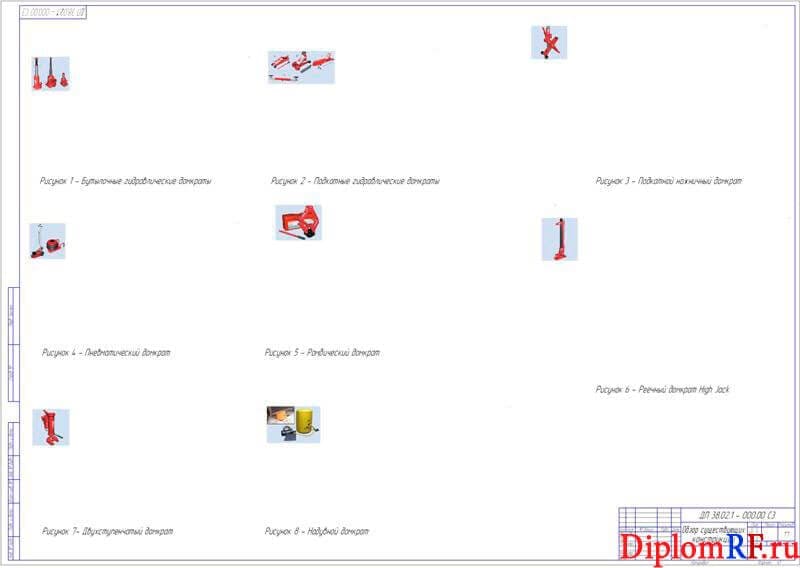

- Обзор существующих конструкций А1

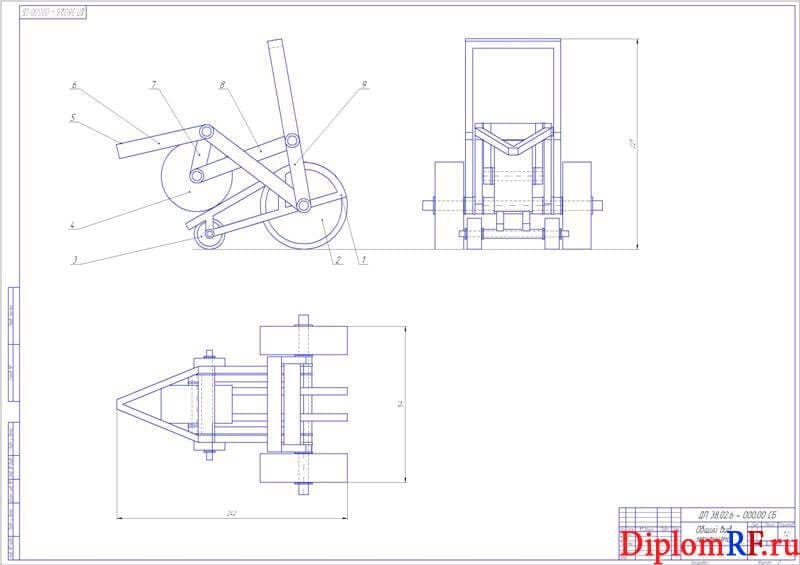

- Чертеж общего вида конструкции подъемника А1
- Расчетные схемы планы механизма А1
- Схема кинематического анализа механизма А1
- Схема патента А1

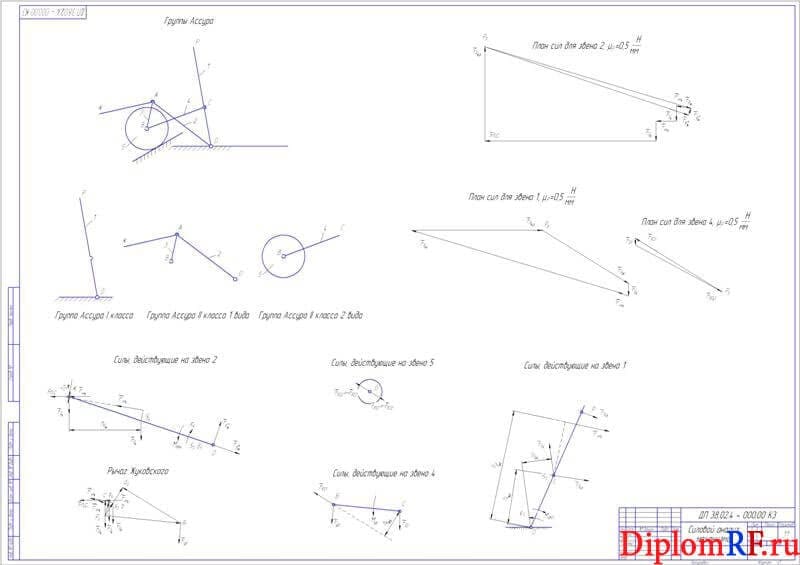

- Силовой анализ механизма (А1
- Чертеж сборочный рамы А1

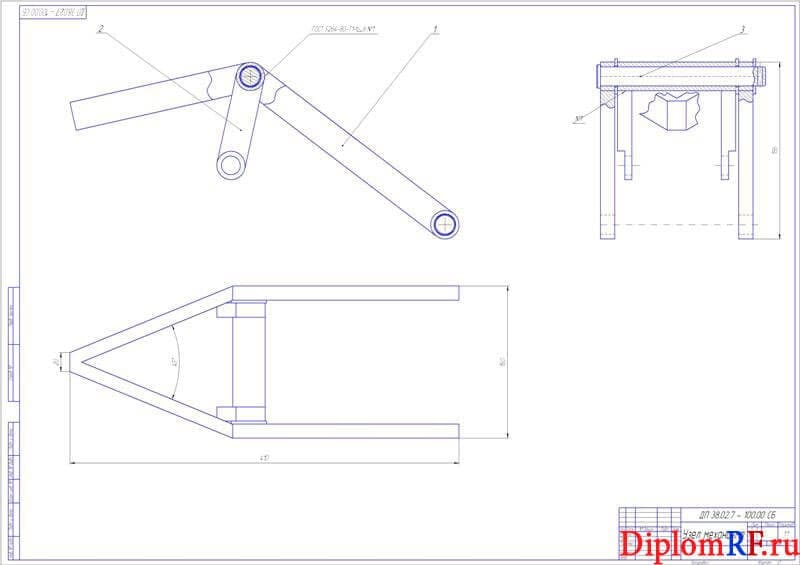

- Сборочный узел механизма А1

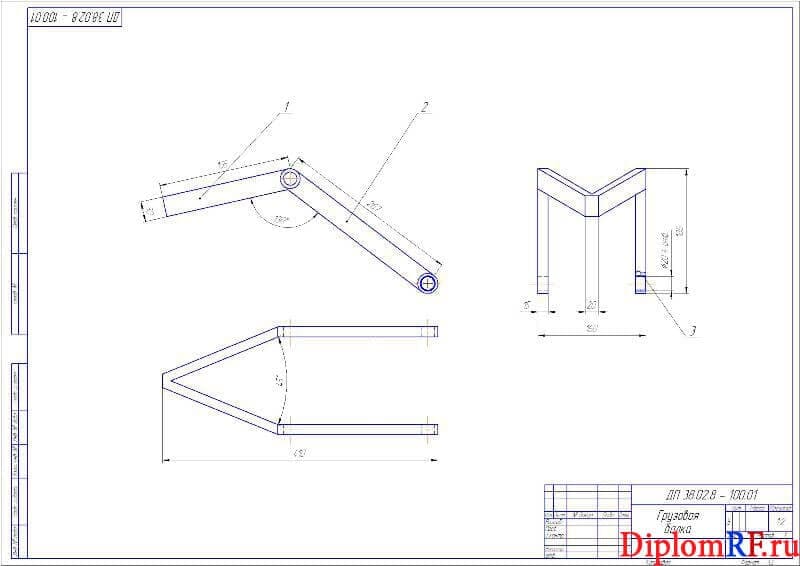

- Чертеж грузовой балки А2

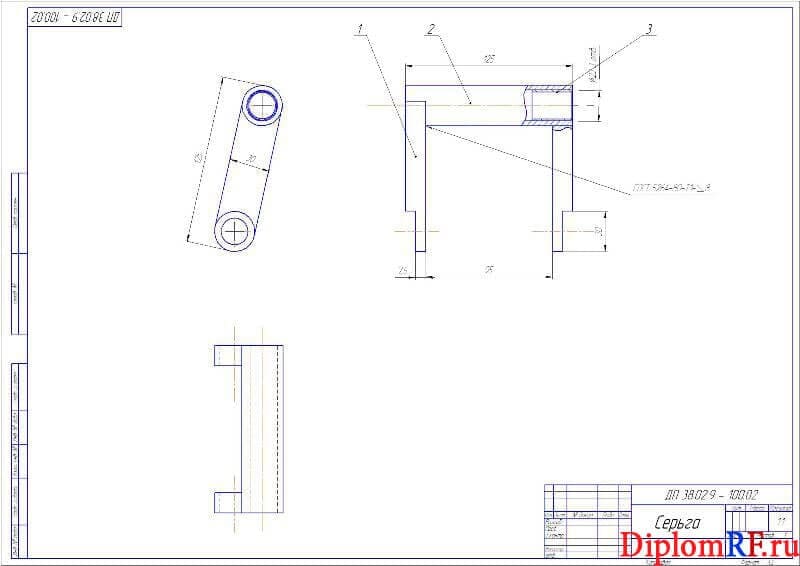

- Чертеж детали серьга А2

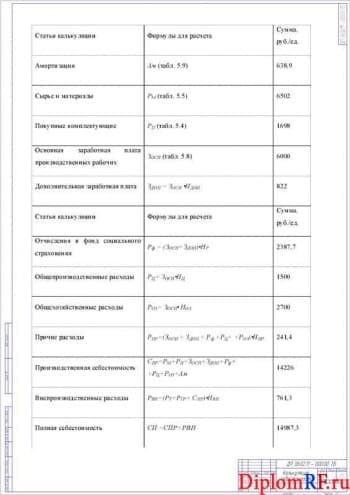

- Таблица калькуляция себестоимости А1
Описание
В дипломной работе описано устройство для подъема и непродолжительного удержания груза – домкрат. Представлена видовая структура действующих моделей устройства с описанием основных характеристик, их недостатков и преимуществ. Все конструкции гидравлических домкратов отличаются своей жёсткостью и крепостью, а пневматические устойчивостью и отсутствием для подъёма усилия со стороны человека, но есть ряд недостатков, в том числе технология их изготовления очень дорогая, имеют большой вес, работают только с компрессорным оборудованием. Рассмотрев все конструкции можно отметить, что у каждого устройства есть свои недостатки, в следствие чего можно разрабатывать новые конструкционные особенности в подъёмных устройствах, с получением оптимальных характеристик и меньшим числом недостатков или вообще без них.
Разработаны конструктивные особенности подъемного устройства с анализом эффективности, в том числе даны сведения о патенте, краткое описание устройства. Построена схема оригинального подъемного устройства с описанием заданных условий для расчета механизма. Дана характеристика геометрических размеров конструкции с изображением схемы. Выполнен структурный анализ рычажного механизма, для которого характерны вращательные и поступательные кинематические пары, который заключается в создании структурной схемы по заданным условиям без избыточных связей с разбивкой по группам. Представлен кинематический анализ рычажного механизма, который заключается в построении кинематическая схема механизма, вычерченная в заданном положении, построении планов скоростей механизма, диаграммы скоростей опорной пятки механизма, планов ускорений механизма, диаграммы ускорений ползуна, годографа скоростей. Выполнен силовой анализ механизма для определения всех сил и моментов, а так же реакции в кинематических парах.
В экономико-конструкторской части выполнен расчет экономических показателей. Предлагаемая модель подъёмника отличается своей функциональной простотой, а следовательно и простотой в управлении. Однако это не делает ее не конкурентно-способной по отношению к аналогам. Основной задачей технико-экономического обоснования производства изделия является определение величины экономического эффекта и использование в производстве основных и сопутствующих результатов, получаемых при решении поставленной технической задачи. Представлено планирование работ при разработке устройства с описанием основных работ. Выполнен расчет затрат на разработку устройства, на изготовление макетного образца, затрат на материалы, производственной себестоимости.
В разделе охраны труда и окружающей среды предусмотрены мероприятия по охране труда, промышленной санитарии, охране окружающей среды и противопожарной безопасности согласно ГОСТам, которые регламентируют пожарную безопасность, нормы по шуму, освещению, вибрации и воздуха на рабочих местах. Выполнен анализ условий труда на предприятии, опасных и вредных производственных факторов. Представлены мероприятия по обеспечению безопасности труда, требования безопасности к инструменту и оборудованию. Описана система промышленной санитарии и гигиена труда. Составлена сетевая модель несчастного случая с расчетом вероятности несчастного случая.
