Проект по совершенствованию организации ремонта двигателей с разработкой кантователя

Состав чертежей

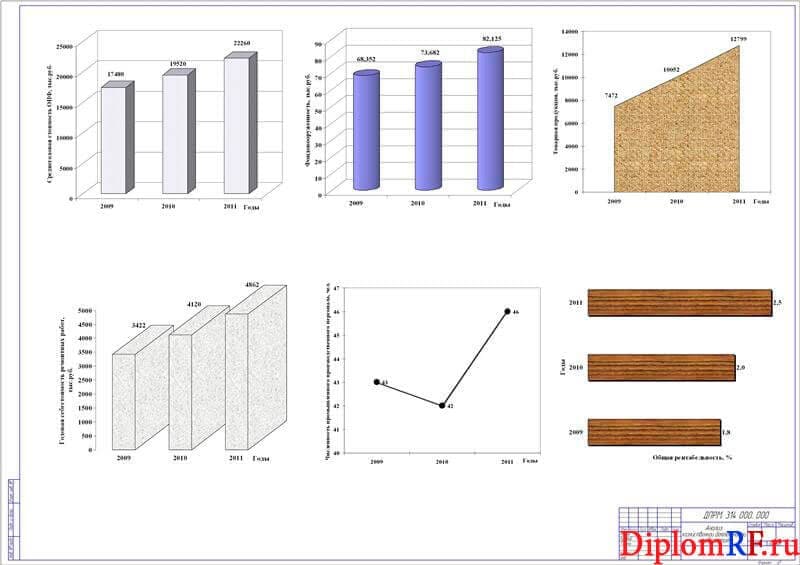

1. Анализ деятельности хозяйственной А1

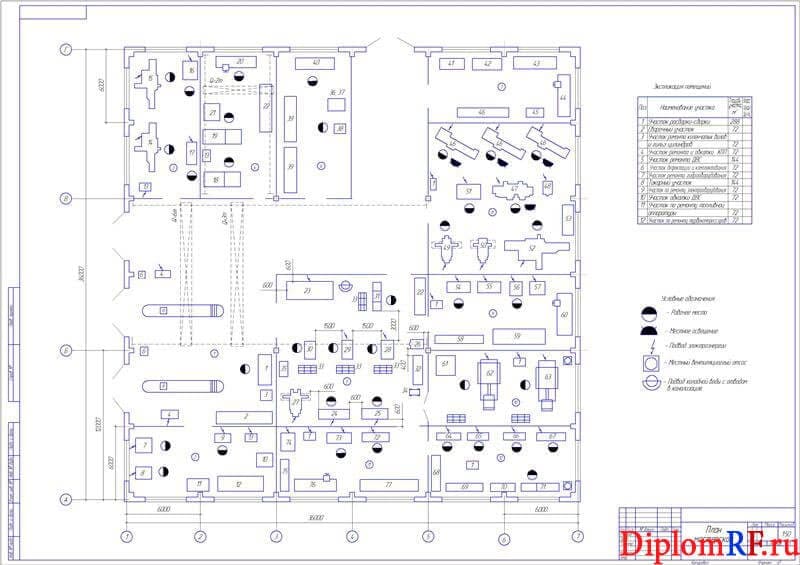

2. План ремонтной мастерской А1

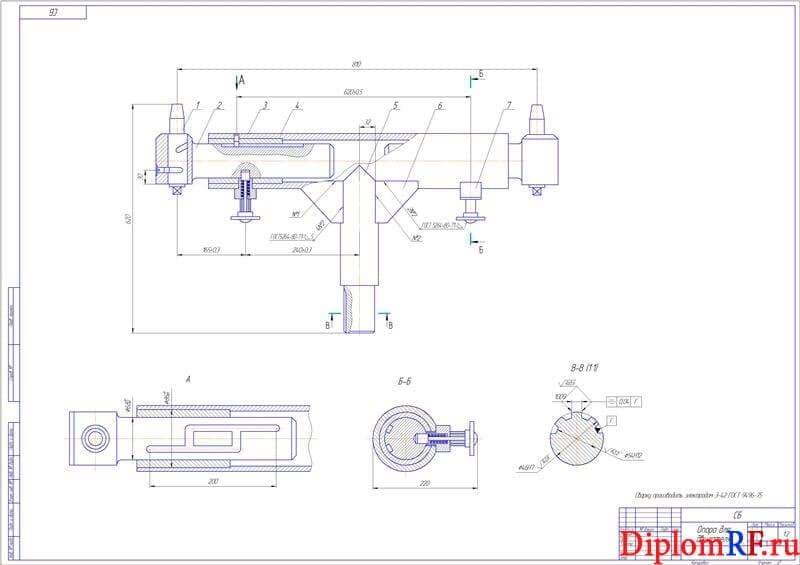

3. Чертеж сборочный опоры для двигателя А1

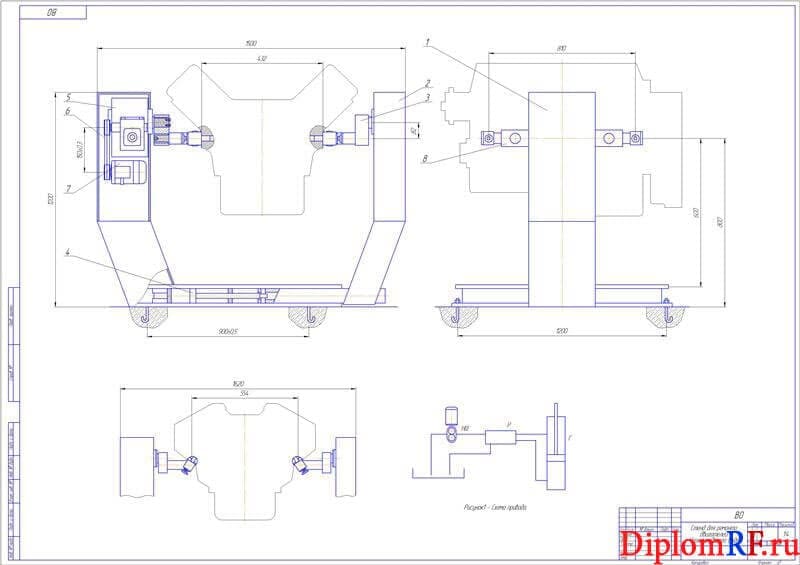

4. Чертеж вида общего стенда-кантователя для ремонта двигателей А1

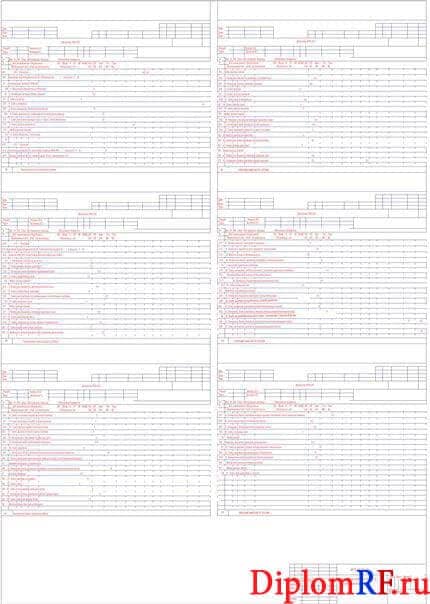

5. Карты технологического процесса сборки двигателя А1

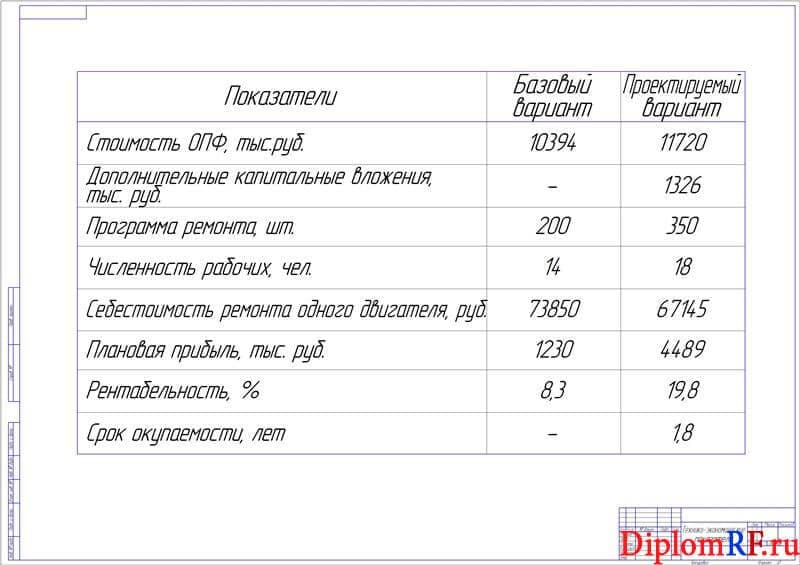

6. Плакат показателей технико-экономических А1

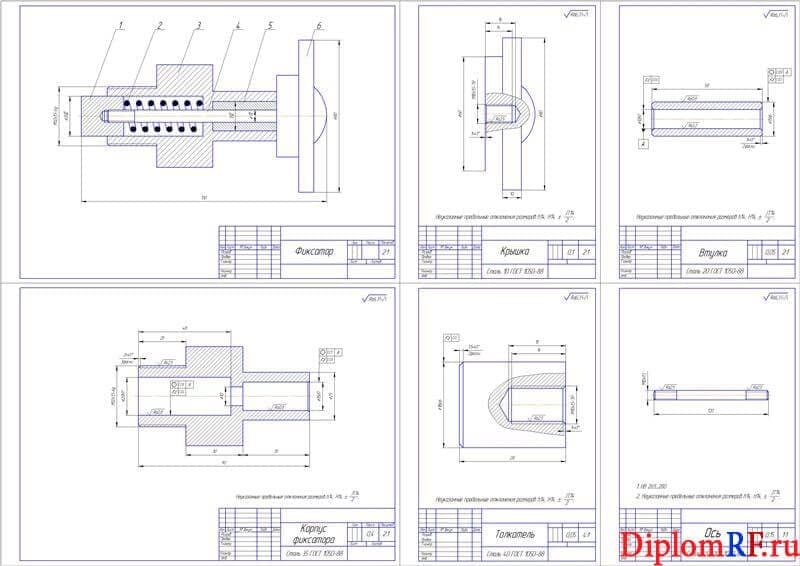

7. Деталировка: фиксатор, крышка, втулка, корпус фиксатора, толкатель, ось А1

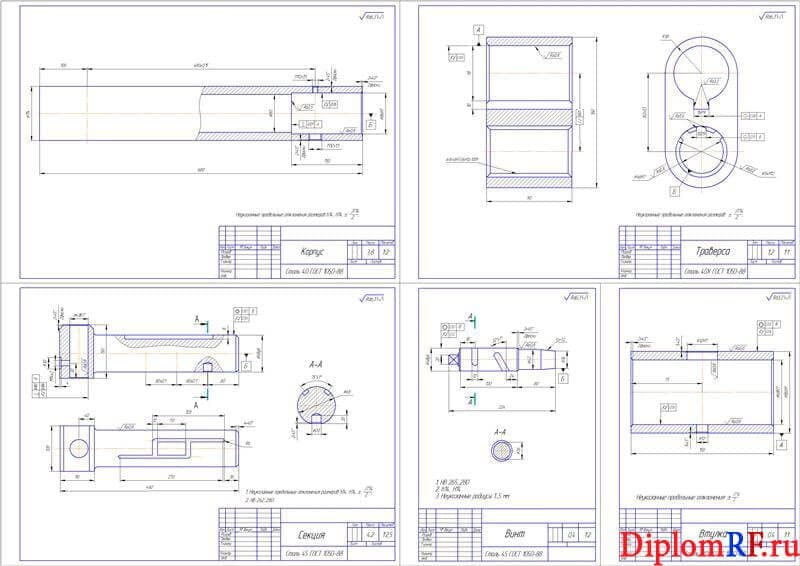

8. Рабочие чертежи деталей: корпус, траверса, втулка, винт, секция А1

Описание

В дипломной работе выполнена модернизация ремонта двигателей с разработкой кантователя.
В расчетно-пояснительной записке ВКР дан анализ производственной деятельности и анализ работы предприятия. Дана общая характеристика предприятия. Рассмотрена структура организационная предприятия ООО «ДКС». Представлена общая характеристика цеха по ремонту двигателей и годовая производственная программа моторного цеха. Оценена организация труда в цеху. Выполнен анализ показателей предприятия технико- экономических. На основании данных полученных при анализе деятельности производственной ремонтного предприятия приводим обоснование темы дипломного проекта.

В части технологической приведена характеристика двигателей серии ЯМЗ. Рассмотрены их достоинства и основные неисправности. Более подробно разобран процесс технологический двигателя, а именно: мойка двигателя и его очистка, схема технологического процесса ремонта двигателя, разборка и сборка двигателя, установка сцепления, обкатка двигателя и его испытание. Определен участок для ремонта двигателей. В зависимости от процесса технологического ремонта осуществлен подбор оборудования.
В части конструкторской рассмотрены конструкции существующие стендов для двигателей внутреннего сгорания для их разборки и сборки. Дано описание стенда для разборки двигателей. Описана работа стенда. Выполнен расчет прочностной элементов стенда, а именно: фиксатора на срез и смятие, соединения шпоночного, соединения сварного, соединения шлицевого.
В разделе безопасность жизнедеятельности рассмотрены трудовые условия на предприятии. Представлено категорирование объекта. Разработаны решения комплексные по улучшению условий трудовых. Рассчитано освещение искусственное. Разработаны решения по безопасности экологической.

В экономическом разделе выпускной квалификационной работе приведена оценка проекта технико-экономическая. Рассчитаны абсолютные технико-экономические показатели участка по ремонту двигателей, а именно: стоимости основных производственных фондов, удельного веса активной части фондов, размера оборотных средств, производственной площади, количества основного оборудования, программы предприятия, численности промышленно-производственного помещения, себестоимости ремонта изделия, объема валовой продукции, прибыли и годовой экономии предприятия.

В графической части представленного дипломного проекта представлены следующие чертежи: анализа деятельности хозяйственной, плана мастерской, опоры для двигателя, стенда для ремонта двигателей, карты процесса технологического сборки двигателя, показателей технико-экономических. А также чертежи деталей: фиксатор, крышка, втулка, корпус фиксатора, толкатель, ось, корпус, траверса, винт, секция.
