Проект стенда для балансировки карданных валов автогрейдеров

Код: 01.01.06.03.40

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Карданный вал, Вал, Техническое обслуживание и ремонт, Диагностика, Стенд

Пояснительная записка (в программе Word) 83 с., 5 рис., 22 табл., 24 источника
Чертежи (в программе Компас) 7 листов
Спецификация 3 листа

Содержание

Введение
1 Оценка производственной деятельности предприятия
1.1 Организация управления и анализ финансовой деятельности организации
1.2 Состав и структура основных показателей МТП
2 Проектирование службы тех.обслуживания в организации г. Новый Уренгой
2.1 Этапы проектирования процесса тех.обслуживания
2.2 Метод расчета численности мастеров наладчиков
2.2.1 Метод расчета трудоемкости тех.обслуживания машин
2.2.2 Метод расчета трудоемкости диагностирования машин
2.2.3 Метод определения трудоемкости устранения неисправностей при тех.обслуживании машин
2.2.4 Определения фонда трудозатрат мастера-наладчика на месяц
2.2.5 Определение численности мастеров-наладчиков
2.2.6 Построение графика загрузки мастеров-наладчиков
2.3 Определение фонда заработной платы на техническое обслуживание
2.4 Определение ритма и такта обслуживания и ремонта
2.5 Подбор технологического оборудования
3 Проектирование стенда для диагностирования карданных валов
3.1 Обоснование подбора объекта при проектировании
3.2 Видовая структура конструкций стендов
3.3 Устройство и принцип работы стенда
3.3.1 Обслуживание техническое
3.3.2 Требования технические
3.3.3 Технология процесса диагностирования карданного вала
3.3.4 Определение основных операций
3.4 Определение конструкционных деталей и мощности привода стенда
3.5 Определение и выбор подшипника для вала стенда
3.6 Определение с подбором электродвигателя
3.7 Расчет передачи клиноременной
4 Требования по безопасности жизнедеятельности на производстве
4.1 Оценка производственного травматизма на предприятии
4.2 Выводы по работе с предложениями
4.3 Технические и организационные мероприятия
4.4 Мероприятия организационные по охране труда
4.5 Инструкция по охране труда при эксплуатации стенда
4.5.1 Общие требования
4.5.2 Перед началом работы
4.5.3 Во время работы
4.5.4 Требования безопасности в аварийных ситуациях
4.5.5 При окончании работы
4.6 Мероприятия безопасности в чрезвычайных ситуациях
5 Требования по охране окружающей среды
5.1 Мероприятия по охране окружающей среды в современных условиях развития
5.2 Оценка природоохранной деятельности предприятия с рекомендациями
5.3 Экспертиза экологическая проекта
6 Технические и экономические показатели работы
Заключение
Список используемой литературы

Состав чертежей

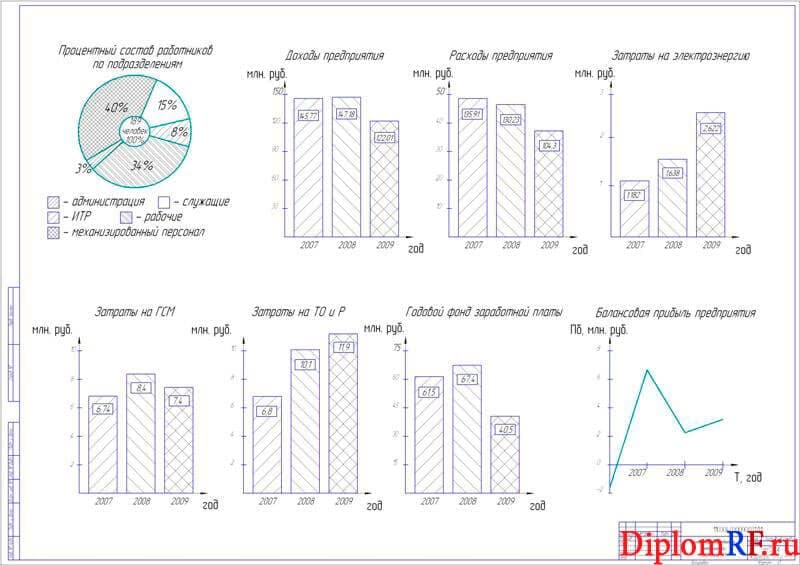

Схема оценка производственной деятельности предприятия А1

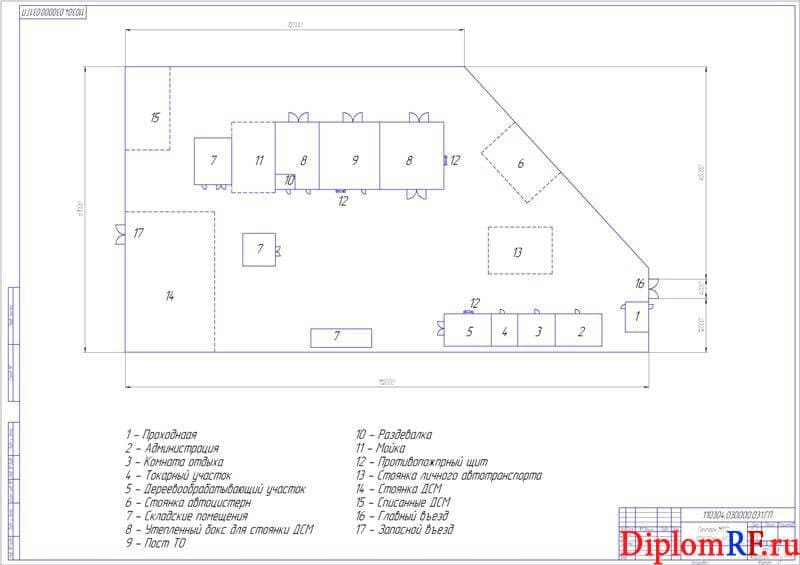

Чертеж плана предприятия А1

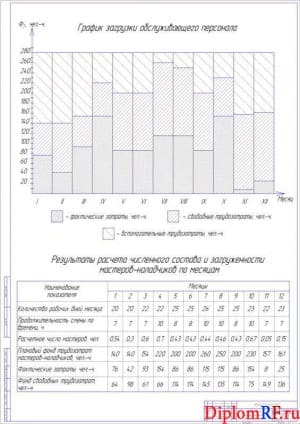

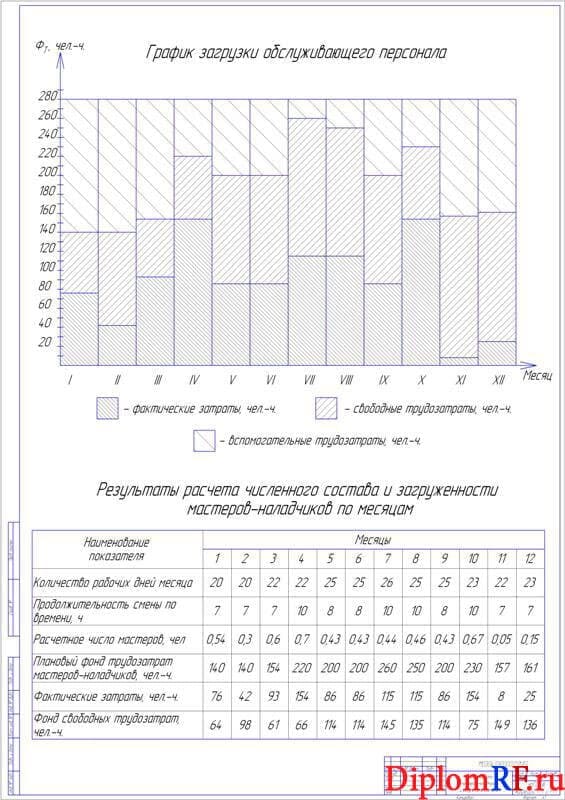

График загрузки мастеров-наладчиков А1

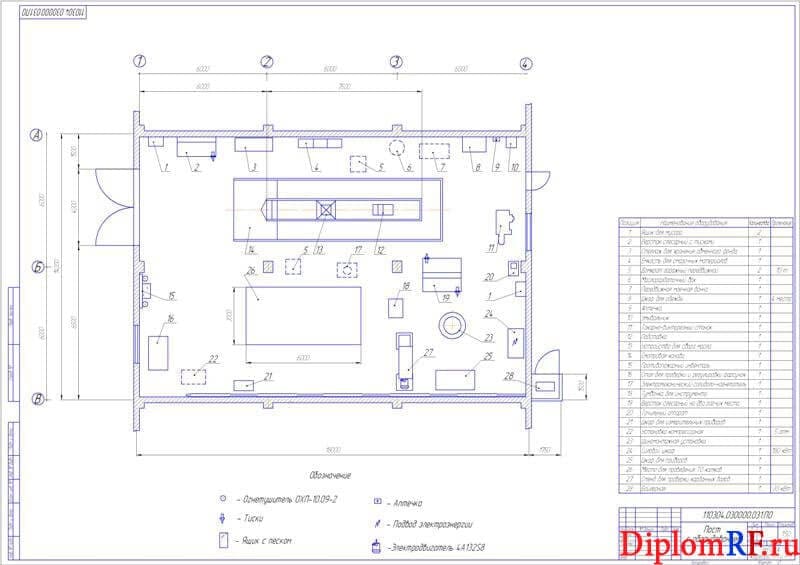

Чертеж поста с оборудованием А1

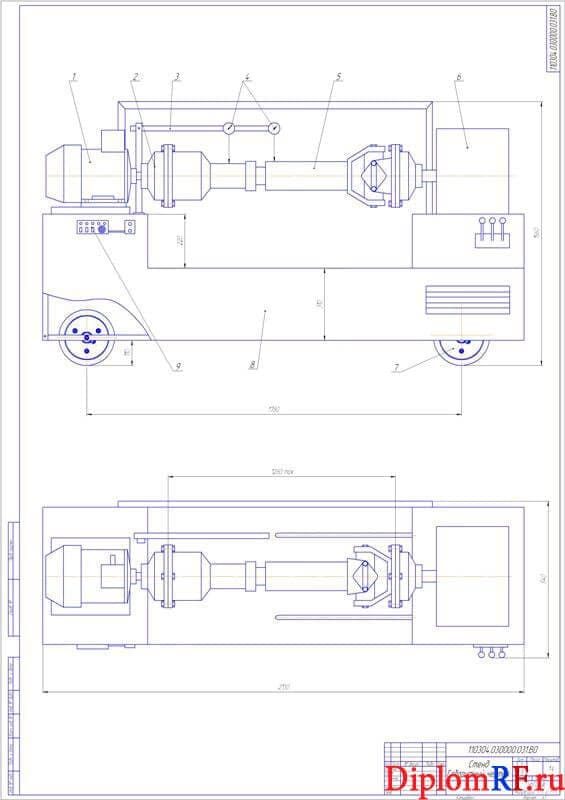

Чертеж общего вида стенд для диагностирования карданных валов А1

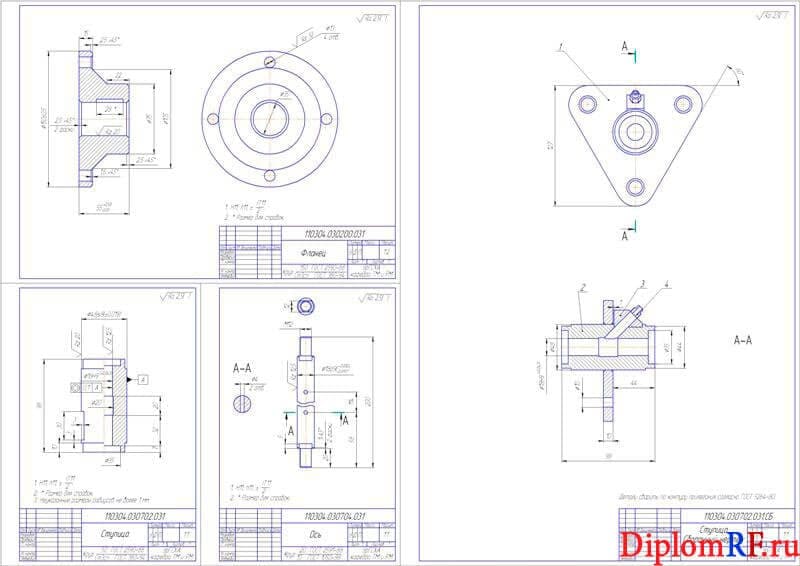

Деталировка конструкции А1

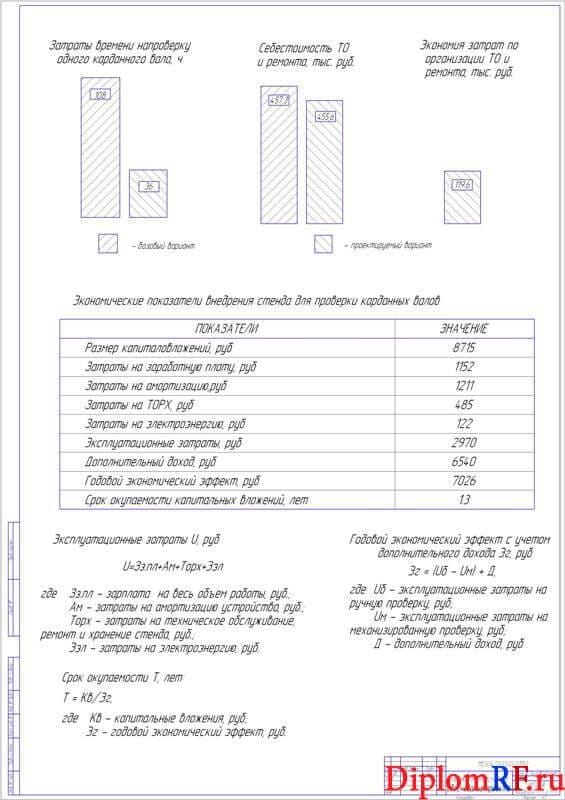

Схема техническое и экономическое обоснование проекта А1

Описание

В дипломной работе сделан анализ производственной и финансовой деятельности ООО «Спец УТТ» с описанием организации управления и структурой по основным отраслям производства. Своевременное проведение ремонтного обслуживающего воздействия позволяет своевременно выявить отказы и уменьшить их. Отражен состав и основные показатели машинно-тракторного парка с выводами о стабильности работы предприятия. Выполнено проектирование службы технического обслуживания в организации с описанием основных мероприятий проектирования процесса технического обслуживания. Представлены методики расчета численности состава мастеров-наладчиков, трудоемкости технического обслуживания и диагностирования машин, а также устранения неисправностей при техническом обслуживании машин. Сделан расчет месячного фонда трудозатрат и численности мастера-наладчика, с построением графика загрузки. Выполнены расчеты ритма и такта операций по обслуживанию и ремонту транспорта. Определены площади зоны ТО и ТР, производственных участков, складов и зоны хранения. Разработан план зоны ТО автомобилей и подобрано технологически необходимое оборудование.

В конструкторской части выполнена разработка конструкции стенда для диагностирования карданных валов с обоснованием выбора конструкторской разработки. Разработанный стенд при ремонте позволяет сократить трудоемкость ремонта. К тому же универсальность стенда позволяет производить проверку и балансировку карданных валов и для других машин, что важно для небольших предприятий, которые не специализируются на ремонте. Проанализированы существующие конструкции стендов для проверки и балансировки карданных валов. Представлено устройство, принцип работы и техническое обслуживание стенда. Описан технологический процесс диагностирования карданного вала с расчетами основных операций. Представлена технологическая карта диагностирования, с расчетами деталей конструкции и мощности привода, расчета подшипника с подбором для вала стенда, расчета и выбора электродвигателя, расчета клиноременной передачи. Были произведены необходимые технологические и прочностные расчеты.

В разделе по технике безопасности описаны требования безопасности на производстве с анализом травматизма на предприятии. Отражены организационные мероприятия по охране труда с инструкцией при работе на стенде, а также в аварийных и чрезвычайных ситуациях. Описаны источники экологического законодательства с анализом природоохранной деятельности с рекомендациями. Дана экологическая экспертиза проекта. Так же разработаны рекомендации по охране труда при эксплуатации стенда, что позволит уменьшить травмирование рабочего персонала при работе.
В экономической части проекта представлены технико-экономические показатели проекта, показана необходимость внедрения такого оборудования, а также обозначены резервы для получения прибыли предприятием.
