Совершенствование ремонта МТП с разработкой стенда для мойки деталей и агрегатов

Описание

 Направление деятельности предприятия - производство и реализация сельскохозяйственной продукции. Основная отрасль - животноводство с хорошо развитым растениеводством. Техническое обслуживание ремонта машинно-тракторного парка производится в машинно-тракторной ремонтной мастерской.

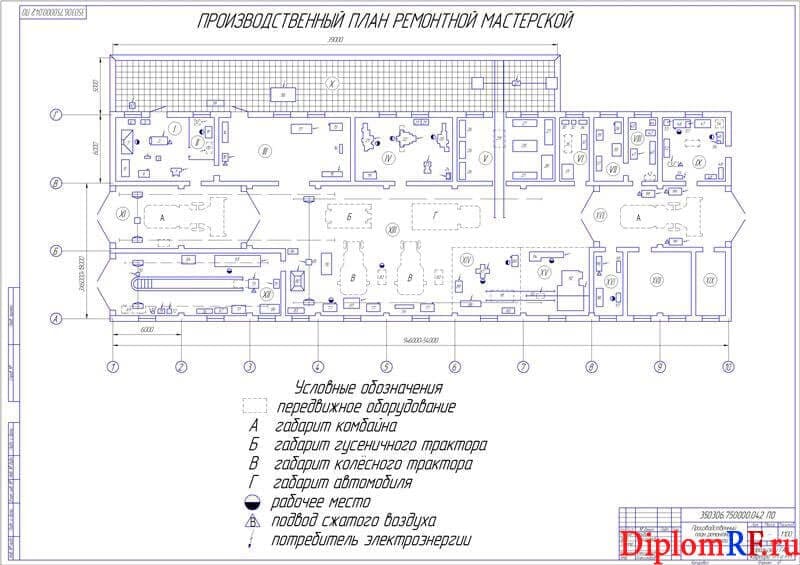

На основании имеющегося машинно-тракторного парка агропредприятия проведен расчет количества ремонтно-обслуживающих воздействий для тракторов, автомобилей, сельскохозяйственных машин, определена годовая производственная программа центральной ремонтной мастерской, рассчитан штат и площадь ремонтной мастерской, подобрано ремонтно-технологическое оборудование. Разработана рекомендуемая схема производственного процесса ремонта машинно-тракторного парка.

В работе предложено совершенствование организации ремонта машинно-тракторного парка в мастерской ЗАО АПК «Белореченский». Подсчитано общее количество производственных рабочих. Предложен ряд рекомендаций по совершенствованию ремонта машинно-тракторного парка предприятия. В результате себестоимость условного ремонта снизилась на 7 %, производительность труда увеличилась.

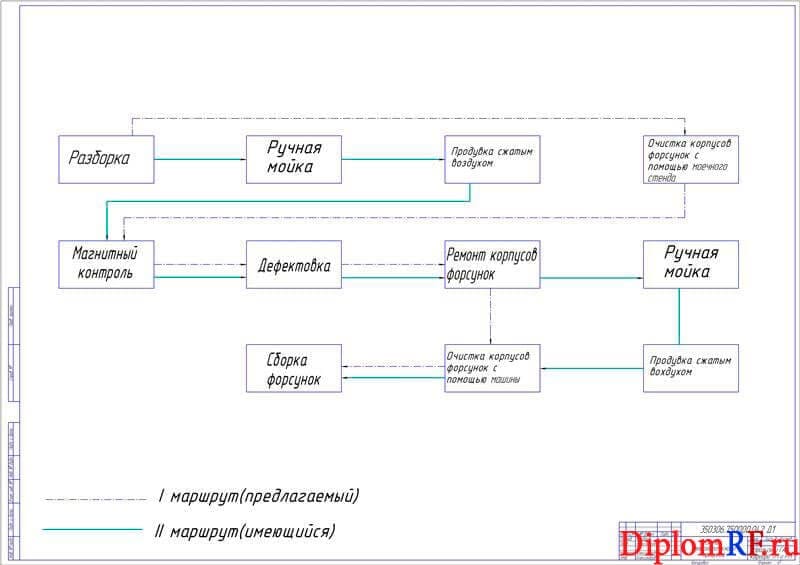

В результате организационной планировки разработан рациональный маршрут ремонта, в результате которого сократились пути перемещения корпуса форсунки на протяжении производственного процесса очистки, проводимого в топливном участке.
На основе конструкторских расчётов и решений разработана конструкция моечного стенда.
В мастерской технологический процесс по очистке корпусов форсунок производится в два этапа. Корпуса форсунок моют в ванне с промывочной жидкостью (например, сольвентом) или чистящим раствором, присадками, далее детали поступают на верстак, где продуваются отверстия и каналы сухим сжатым воздухом.

В процессе выполнения выпускной квалификационной работы был произведен обзор существующих конструкций стендов для мойки и промывки деталей. В качестве аналога и базовой основы для создания специализированного моечного стенда была выбрана конструкция стенда для мойки деталей и агрегатов RP-Austria RP-M-23-3201.
В целях повышения производительности труда, качества ремонта и снижения себестоимости труда на базе выбранного аналога разрабатываем специализированный моечный стенд, который позволяет объединить две операции, мойку и продувку корпусов форсунок, а также уменьшаем риск повреждения корпусов форсунок во время очистки.

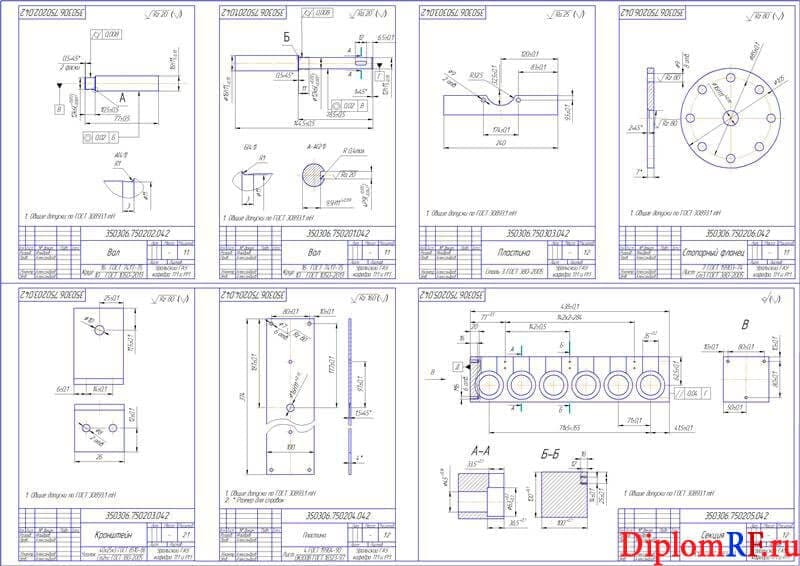

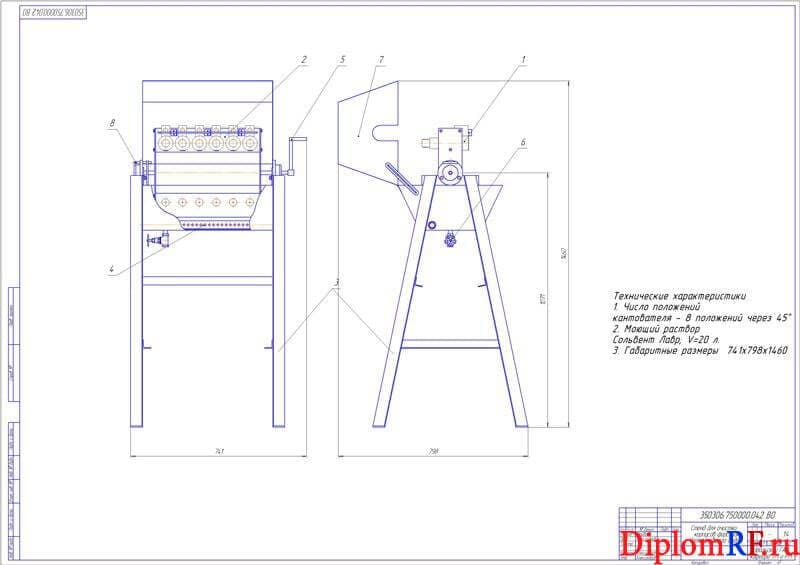

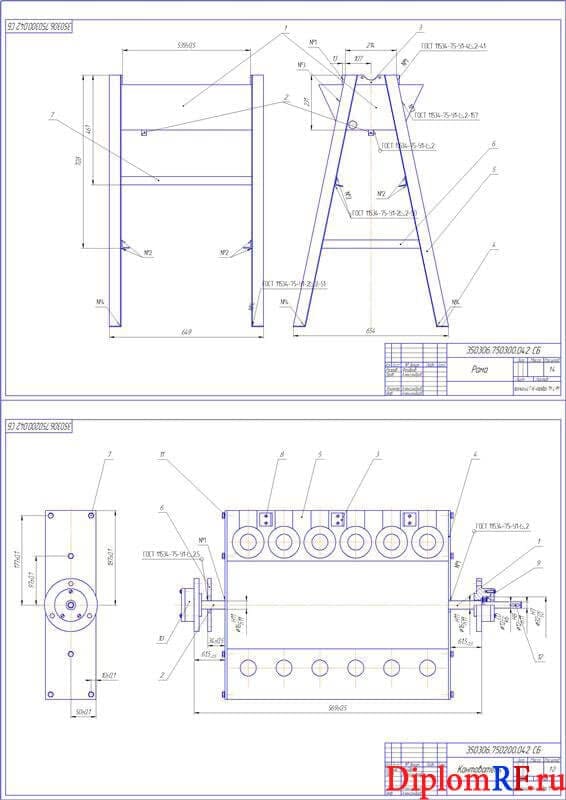

Стенд состоит из сварной рамы, на которую крепится ванна и устанавливается вал, состоящий из двух частей с подшипниками. На валу приварены два фланца, к которым болтами крепится две секции кантователя с прижимными планками. Вал вместе с кантователем приводится во вращение рукояткой.
Для фиксации кантователя в разных положениях предусмотрен стопорный механизм. Внутри ванны находится барботер. Также к ванне крепится крышка, которая выполняет функцию отражающего щита предохраняющего от разбрызгивания остатков моющего раствора при продувке. Для слива загрязненного моющего раствора в нижней точке предусмотрен кран.
В разработанном технологическом процессе в качестве моющего раствора применяется сольвент марки Лавр.

Процесс мойки корпусов форсунок заключается в следующем: корпуса форсунок устанавливают в пазы первой секции кантователя и закрепляют прижимной планкой.

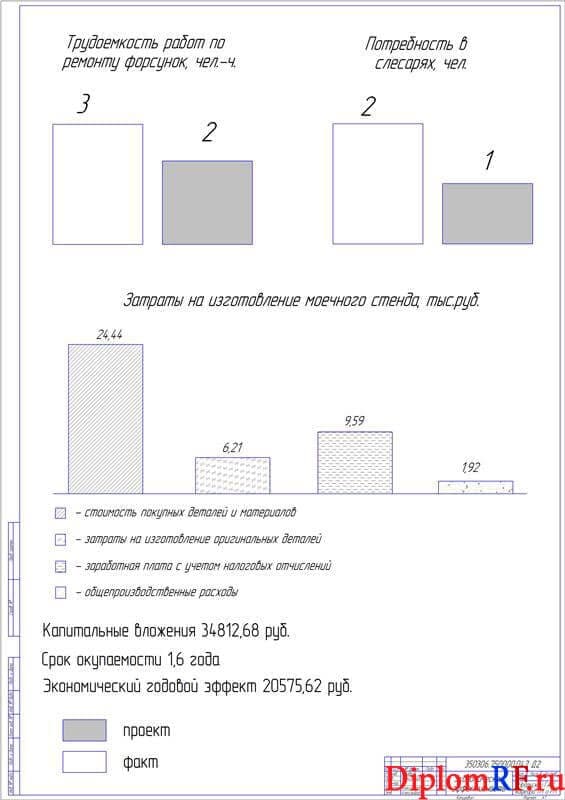

Были рассчитаны технико-экономические показатели работы. Годовой экономический эффект равняется 20575 рублей.
Срок окупаемости – 1,6 года.
Кроме того, в проекте были предложены мероприятия по безопасности жизнедеятельности и охране окружающей среды.
