Восстановление картера заднего моста автомобиля КАМАЗ

Состав чертежей

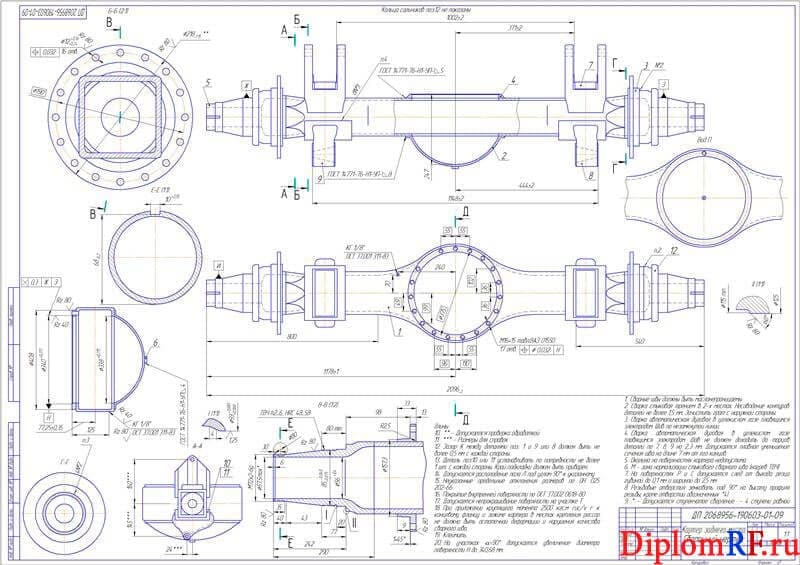

1. Чертеж сборочный картера моста заднего А1

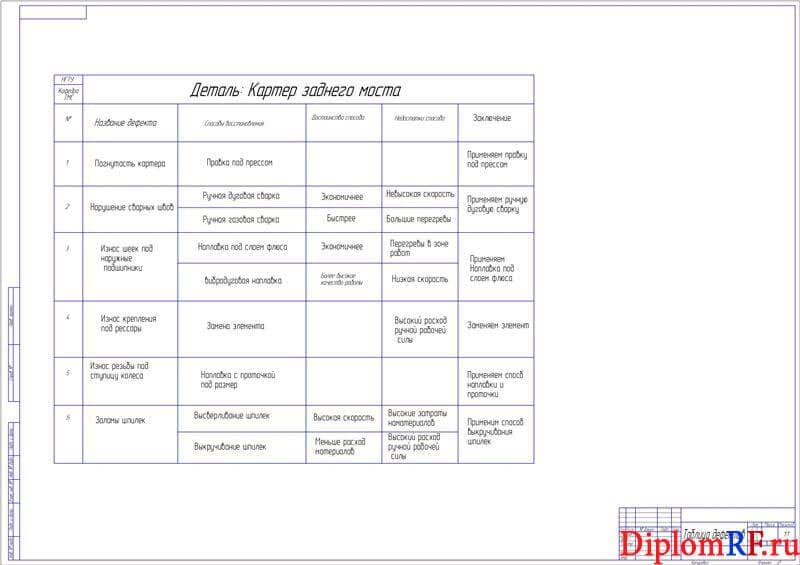

2. Таблицы дефектов картера заднего моста автомобиля КАМАЗ А1

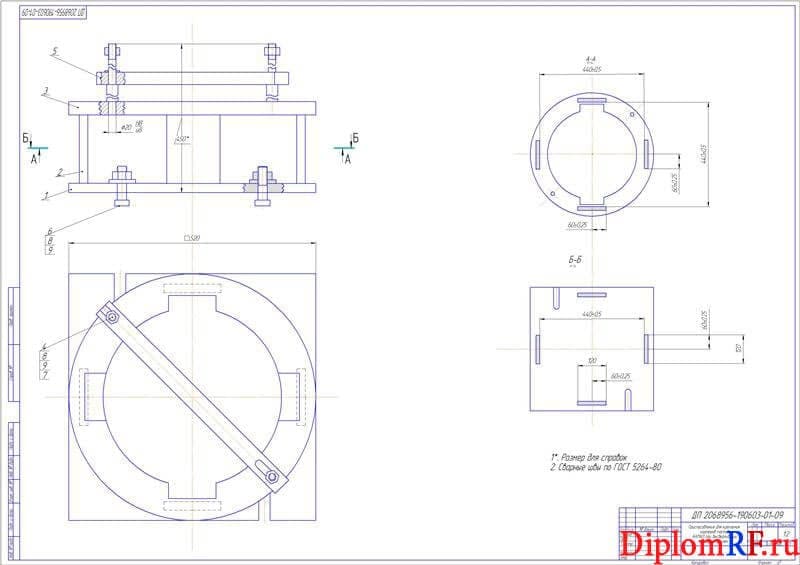

3. Чертеж приспособления для крепления картеров мостов КАМАЗ при просверливании заломов шпилек А1

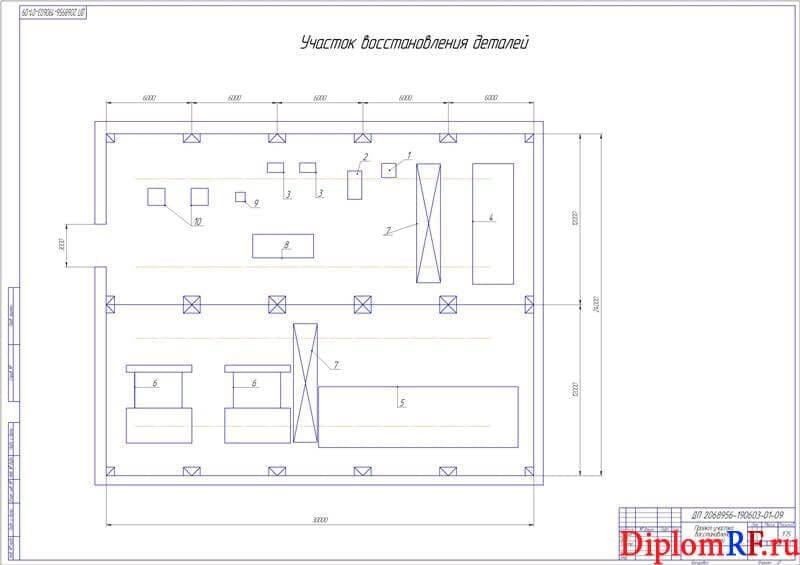

4. Проект плана участка восстановления деталей А1

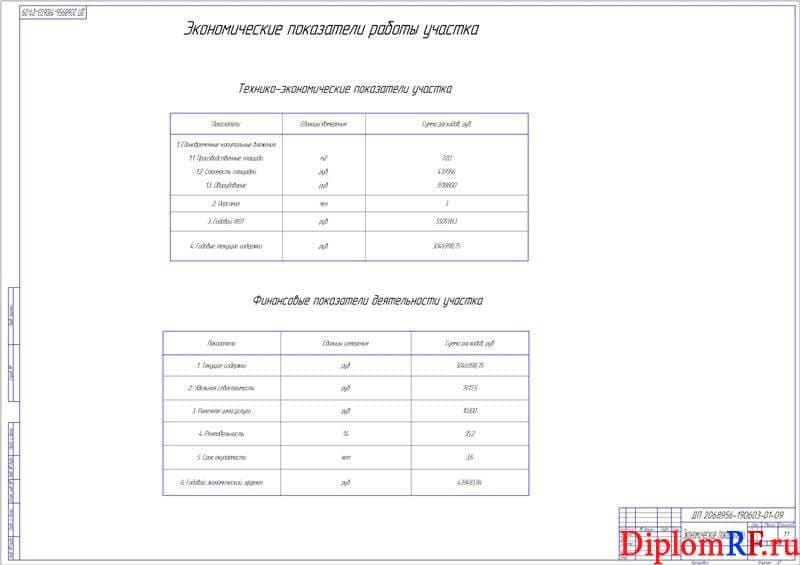

5. Плакат показателей проекта экономических А1

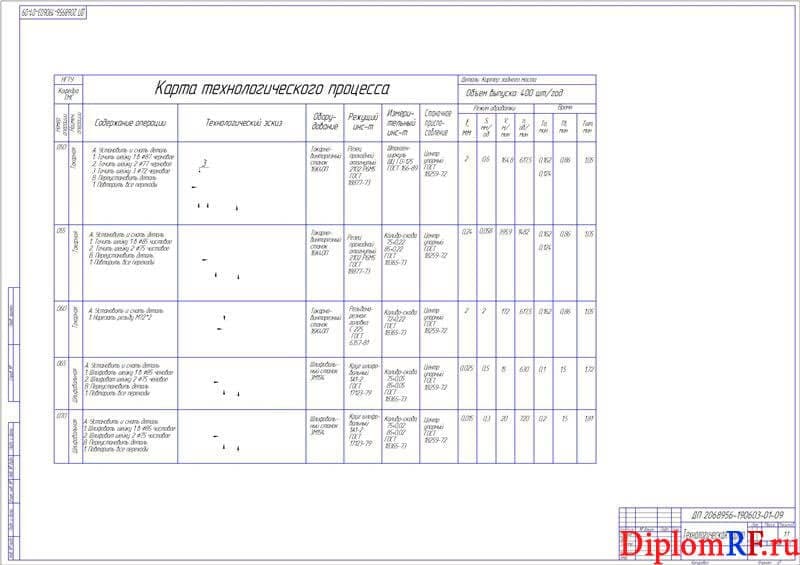

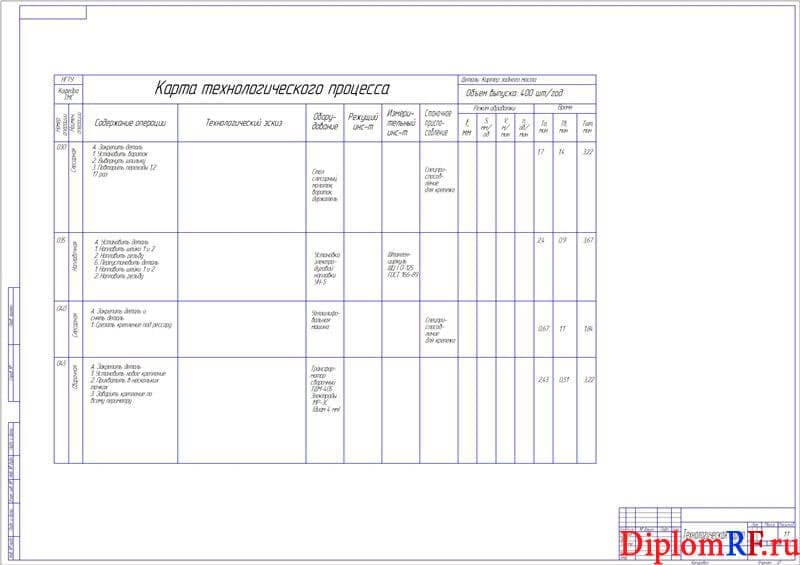

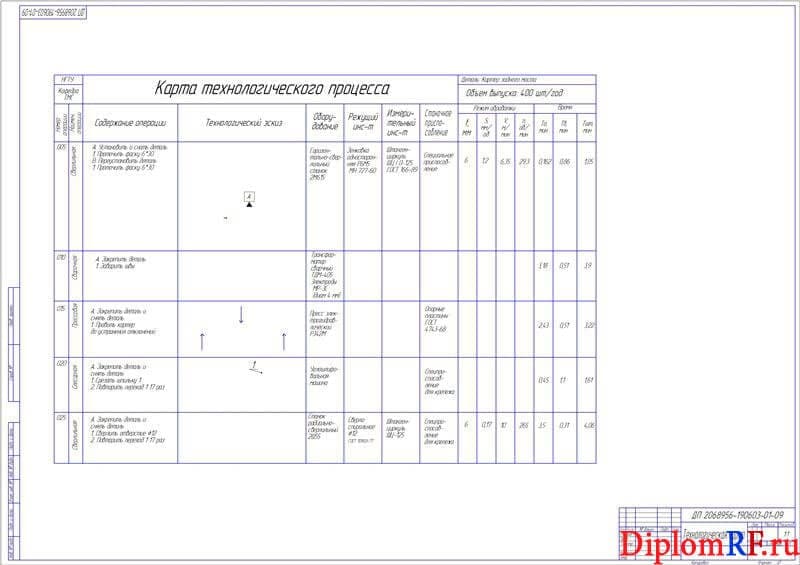

6. Набор карт технологического процесса А1х3

Описание

В дипломной работе проведено восстановление картера моста заднего КАМАЗ.
В разделе технологическом дано описание служебного назначения детали. Приведены физические свойства сплава. Рассмотрены основные дефекты, а именно: погнутость картера; нарушение сварных швов; износ шеек под подшипники; износ крепления под рессоры; износ резьбы под ступицу колеса; заломы шпилек. Проанализированы дефекты и приведены способы их восстановления. Представлен маршрут восстановления картера моста заднего, который состоит из таких операций как: подготовительная, сварочная, прессовочная, токарная, фрезерная, сверлильная, слесарная, наплавочная, токарная (черновая), токарная (чистовая), шлифовальная (черновая), шлифовальная (чистовая). Выполнен расчет припусков, а также режимов резания. Определены нормы времени. Рассчитаны производственные площади объекта. Представлен расчет потребности в энергоресурсах.

В конструкторском разделе приведено описание приспособления станочного и принципа его работы. При расчете приспособления выполнен расчет силовой. Для этого рассчитали: усилие при сверлении, усилие закрепления планки, усилие, действующее на прижимную планку для зажатия детали. Произведен расчет точностной приспособления.
В четвертом разделе описана охрана труда в цехе по восстановлению деталей, приведен ряд мер по соблюдения норм безопасности и правильности выполнения работ, а именно: требования к персоналу, электробезопасность при ручной дуговой сварке, правильное подключение к сети сварочного оборудования, подключение ограничителя напряжения холостого хода, средства индивидуальной защиты при сварочных работах.

В экономической части составлена смета затрат и калькуляция себестоимости. Произведены следующие расчеты: фонда заработной платы с начислениями в социальные фонды, цеховых расходов (расходы на электроэнергию, отопление, воздух, пар, воду, отчисления на ремонт оборудования, на восстановление инвентаря, приспособлений, инструментов, охрану труда и другие расходы), технико-экономических показателей спроектированного участка (единовременные капитальные вложения, производственные площади, стоимость площадей и оборудования), калькуляция себестоимости, показателей деятельности участка (текущие издержки, удельная себестоимость, рыночная цена услуги, рентабельность, срок окупаемости, годовой экономический эффект)
В части графической дипломного проекта представлены следующие чертежи: картера моста заднего, таблицы дефектов, приспособления для крепления картеров мостов КАМАЗ при просверливании заломов шпилек, проекта участка восстановления деталей, показателей проекта экономических, карты технологической.
