Содержание
Аннотация
Введение
1 Анализ состояния вопроса. Цели и задачи исследования
1.1 Анализ рабочих условий группы цилиндропоршневой двигателей дизельных
1.2 Оценка факторов влияющих на износ группы цилиндропоршневой
1.3 Пути увеличения износостойкости группы цилиндропоршневой двигателей дизельных
1.4 Анализ фонда ремонтного края Алтайского
1.5 Выводы. Цели и задачи проекта
2 Технология ремонта
2.1 Результаты определения твердых гильз цилиндров
2.2 Составление маршрута ремонта гильз
2.3 Подбор оборудования технологически необходимого
2.4 Аргументация режимов обработки
3 Проект конструкции установки для закаливания гильз цилиндров токами частоты высокой
3.1 Аргументация и подбор конструкции установки для закаливания гильз цилиндров токами частоты высокой
3.2 Описание установки ТВЧ и порядок ее работы
3.3 Элементы конструкции установки ТВЧ
4 Безопасность труда
4.1 Характеристика трудовых условий на проектируемом процессе технологическом
4.2 Предложения по осуществлению безопасных трудовых условий
4.3 Осуществление безопасности разработки конструктивной
5 Обоснование проекта технико-экономическое
5.1 Единовременные затраты
5.2 Среднегодовые платежи по кредитам
5.3 Экономическая эффективность
Заключение
Список библиографический
Приложение
Состав чертежей

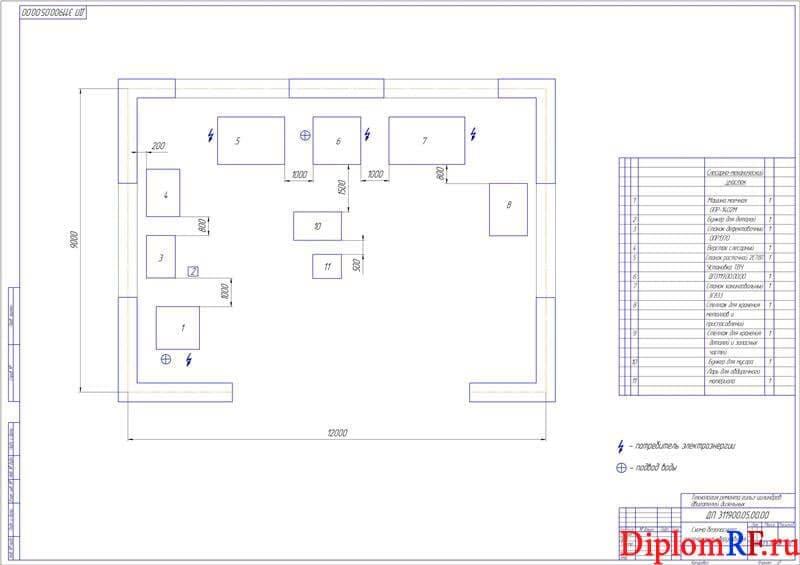

- Схемы безопасного расположения оборудования А1

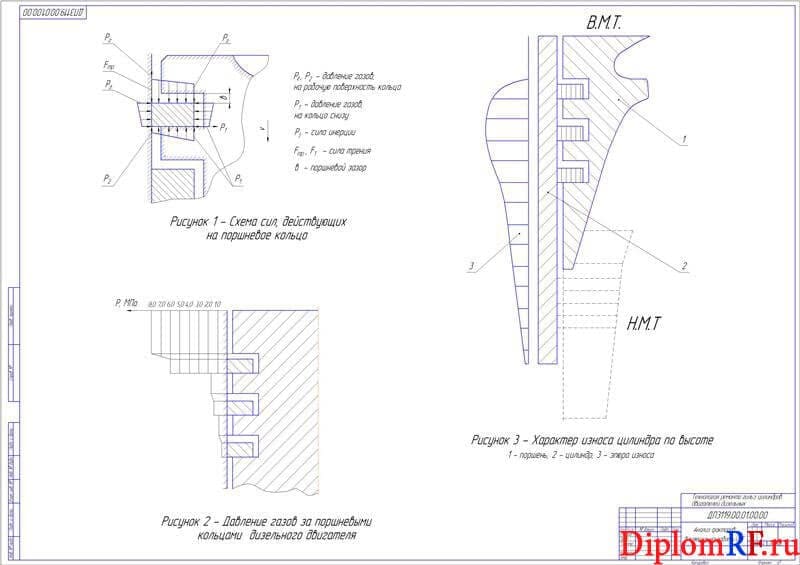

- Плакат анализа факторов, которые влияют на работу ЦПГ А1

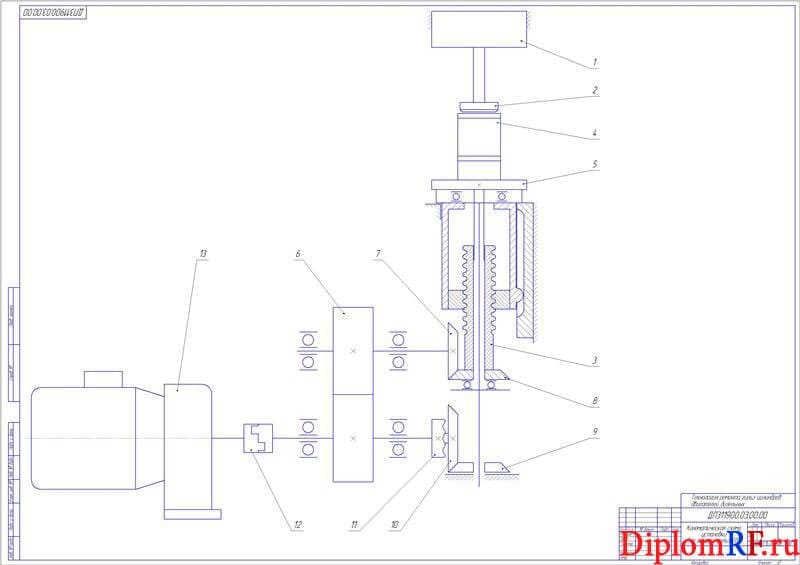

- Плакат кинематической схемы установки для закаливания гильз ТВЧ А1

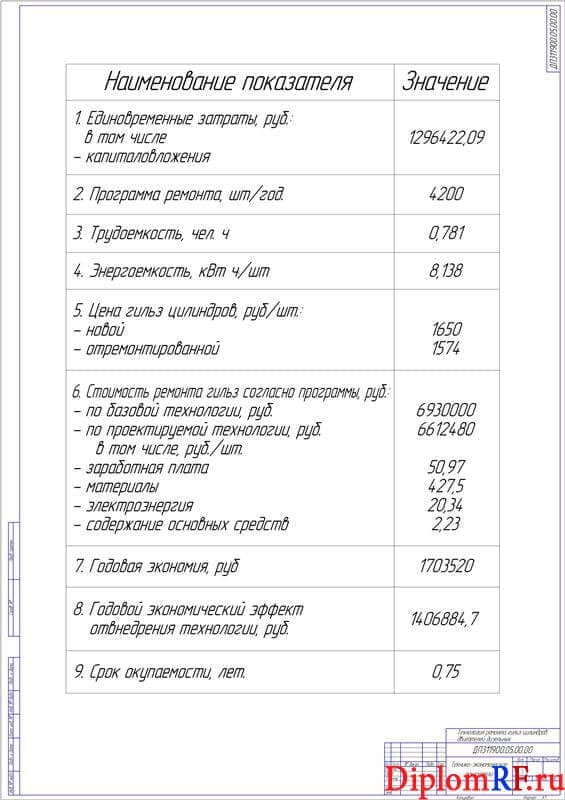

- Технико-экономические показатели проекта А1

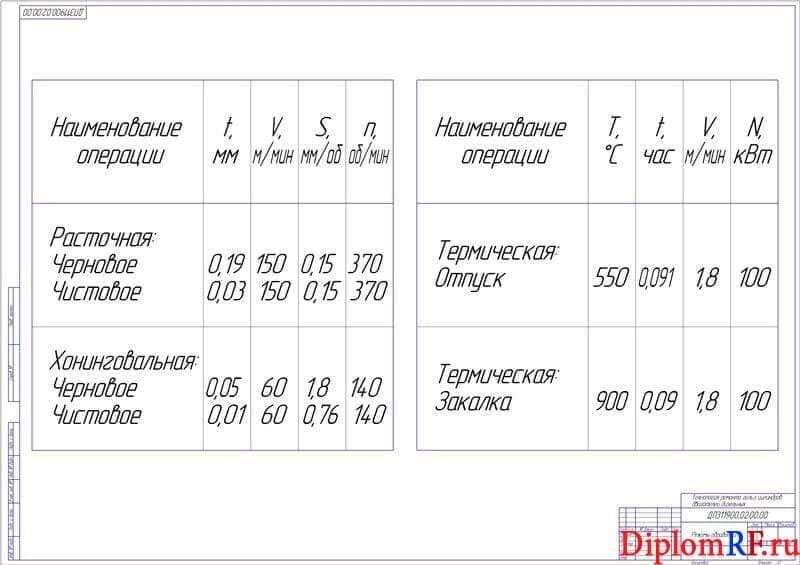

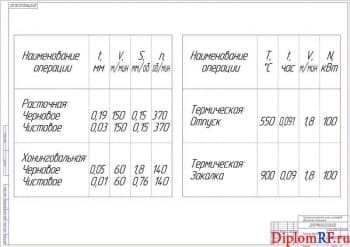

- Режимы обработки А1

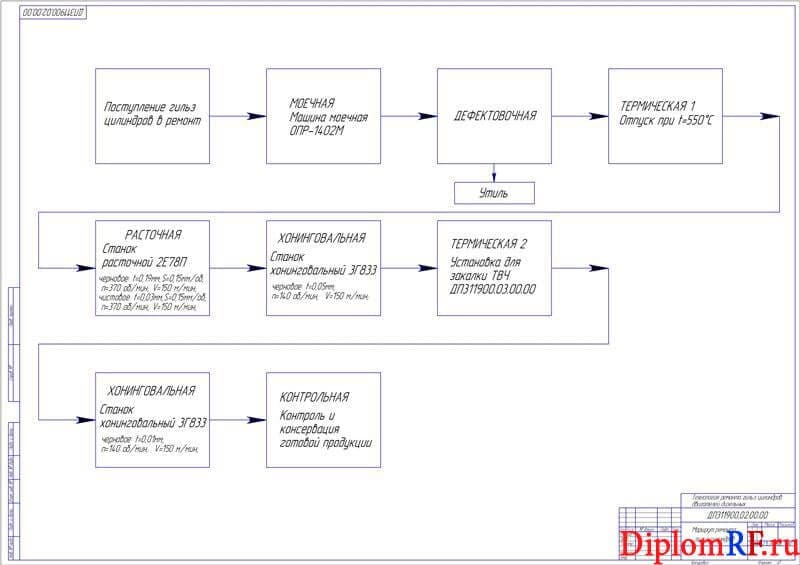

- Маршрутная схема ремонта гильз цилиндров А1

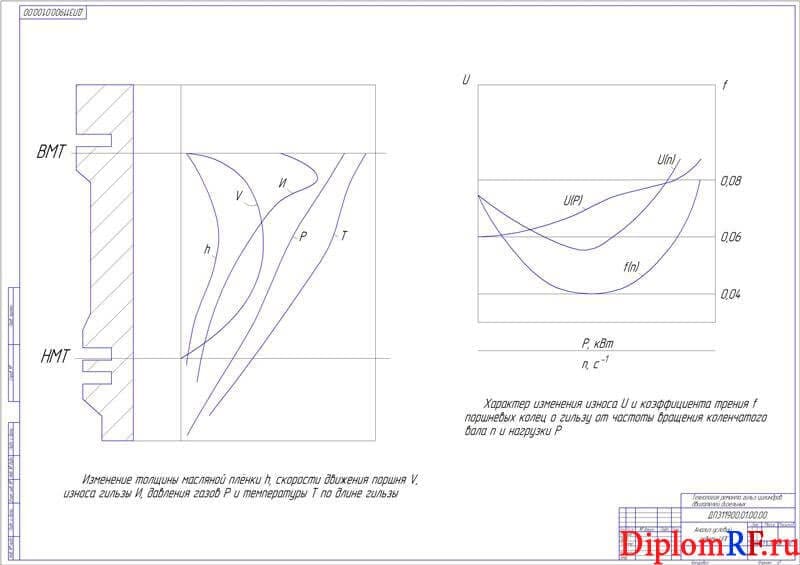

- лист анализа рабочих условий цилиндро-поршневой группы ЦПГ А1

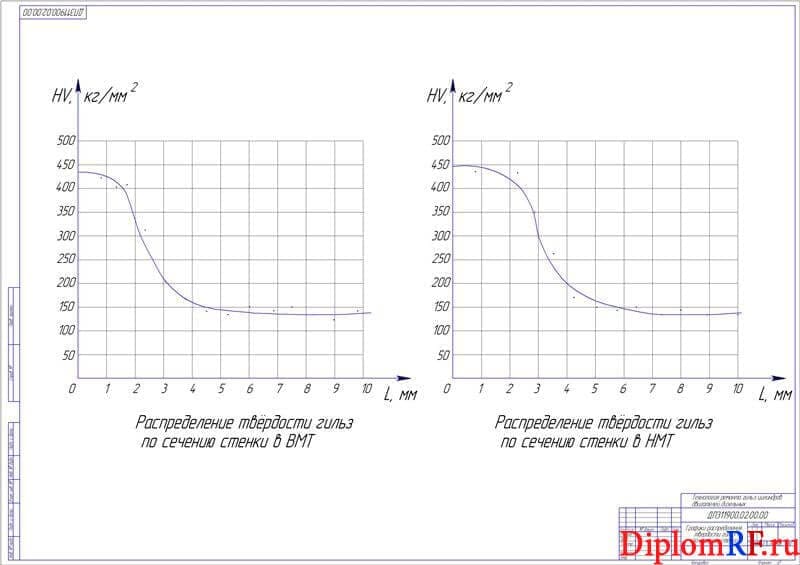

- Чертеж графиков распределения твердых гильз по сечению стенки А1

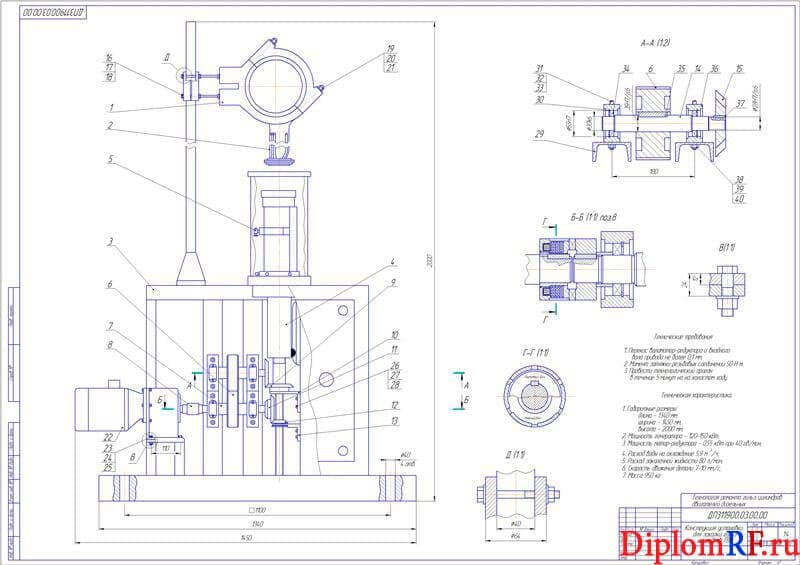

- Общий вид конструкции установки для закаливания гильз цилиндров ТВЧ А1

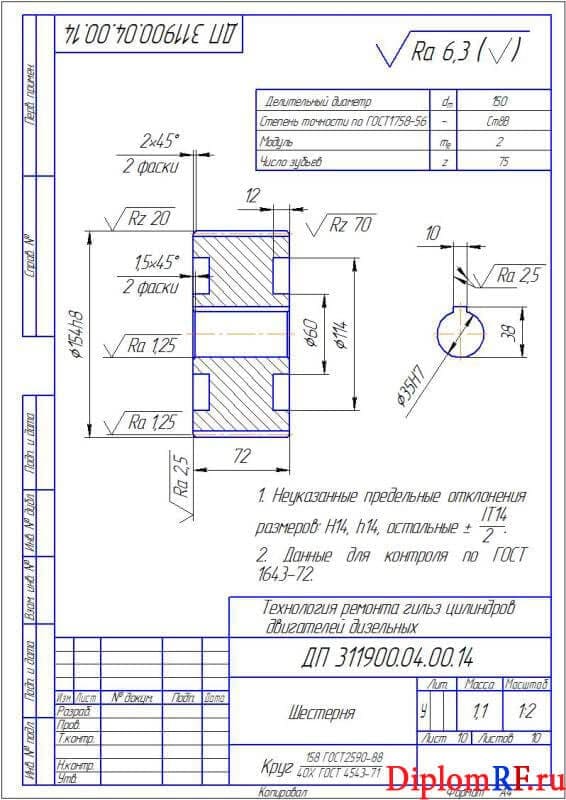

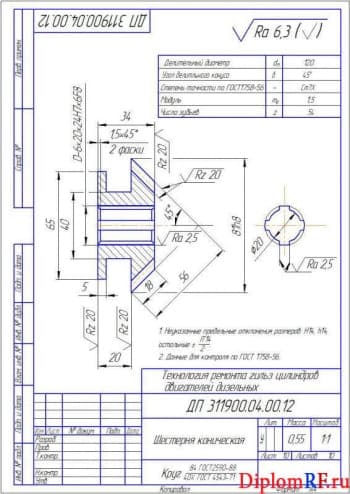

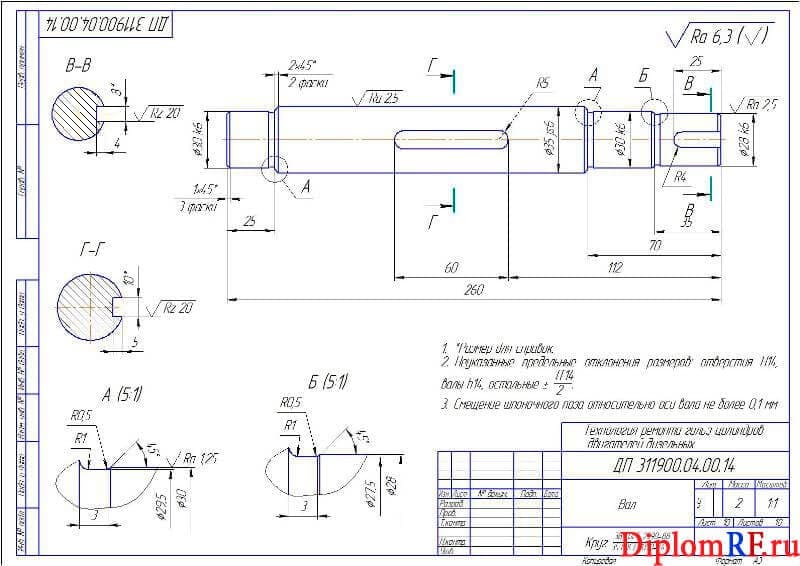

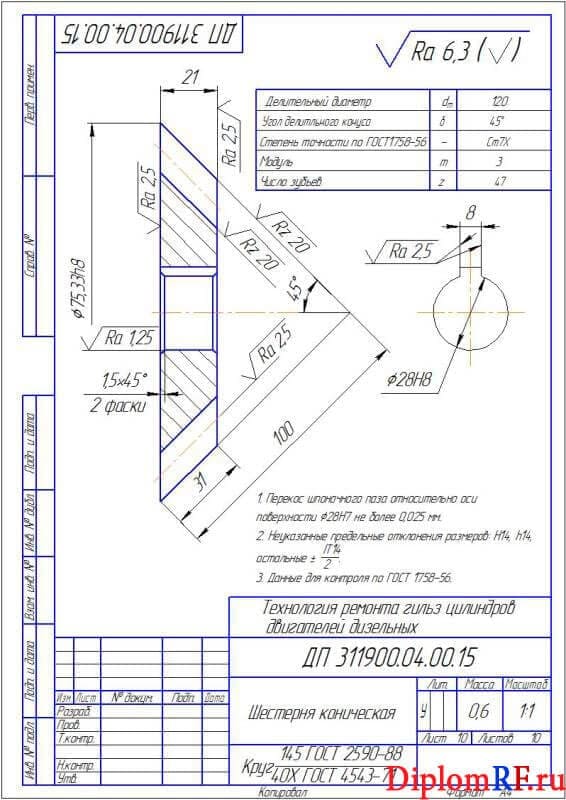

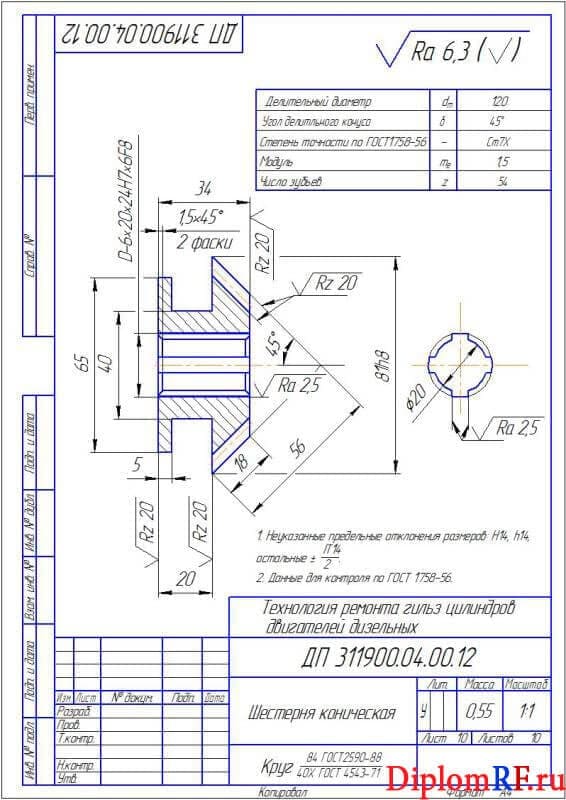

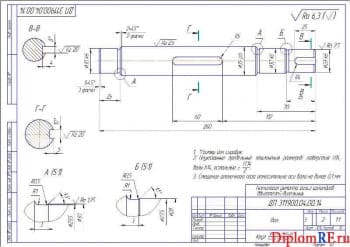

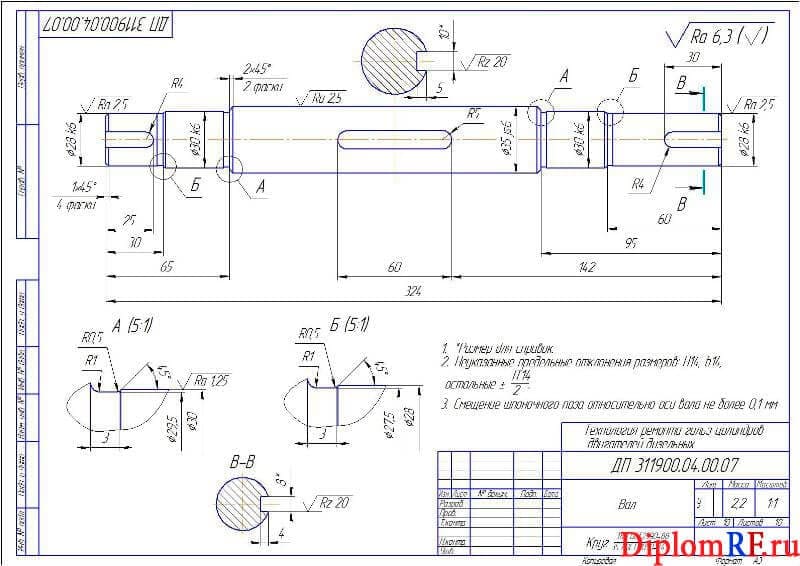

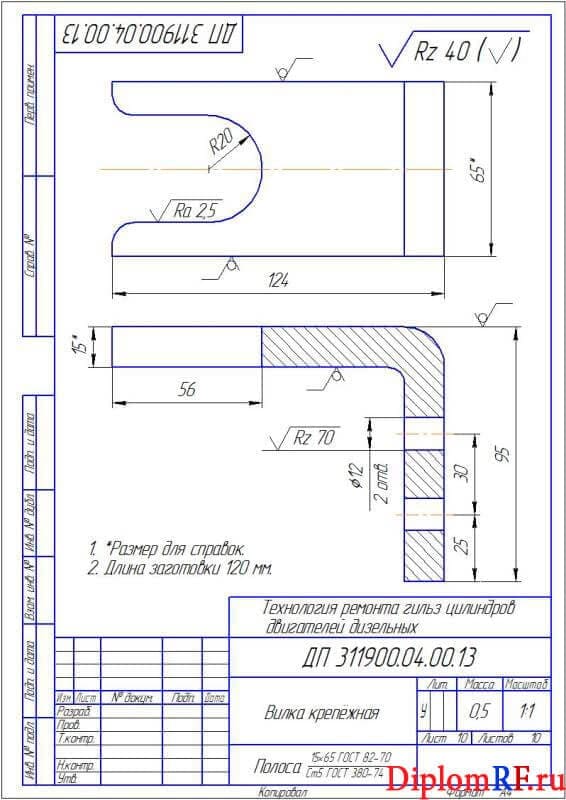

- Рабочие чертежи деталей: коническая шестерня 2хА4, шестерня А4, вилка крепежная А4, вал 2хА3
Описание
В первом разделе пояснительной записки ВКР выполнен анализ состояния вопроса. Сформированы цели и задачи исследования. Построена схема изнашивания деталей машин. Произведен анализ рабочих условий группы цилиндропоршневой двигателей дизельных. Проведена оценка факторов влияющих на износ группы цилиндропоршневой (температурные режимы, нагрузочные и скоростные режимы, качество, вязкость масла и другое). Предложены пути увеличения износостойкости группы цилиндропоршневой двигателей дизельных. Проанализирован фонд ремонтный края Алтайского. Сделаны соответствующие выводы.
В разделе технология ремонта выполнен расчет результатов определения твердых гильз цилиндров. Составлен маршрут ремонта гильз: постановка легкосъемных вставок, тепловое формоизменение, контактная приварка ленты (порошков), центробежная индукционная наплавка. Определены нормы времени на ремонт гильз цилиндра. Осуществлен подбор оборудования технологически необходимого. Приведена аргументация режимов обработки.
В третьем разделе спроектирована конструкция установки для закаливания гильз цилиндров токами частоты высокой. Приведена аргументация и осуществлен подбор конструкции установки для закаливания гильз цилиндров токами частоты высокой. Построен график распределения температуры от поверхности в глубину детали. Дано описание установки ТВЧ и порядка ее работы. Рассмотрена кинематическая схема закалочной установки для закалки гильз ТВЧ. Рассчитаны элементы конструкции установки ТВЧ.
В разделе безопасность труда приведена характеристика трудовых условий на проектируемом процессе технологическом. Проведено знакомство с предложениями по осуществлению безопасных трудовых условий. Рассмотрено обеспечение безопасности разработки конструктивной.
В части экономической приведено технико-экономическое обоснование. Выполнены следующие расчеты: единовременных затрат, среднегодовых платежей по кредитам и экономической эффективности.
В части графической дипломного проекта представлены следующие чертежи: схемы безопасного расположения оборудования, анализа факторов, которые влияют на работу ЦПГ, кинематической схемы установки для закаливания гильз ТВЧ, показателей технико-экономических проекта, режимов обработки, маршрута ремонта гильз цилиндров, рабочих условий ЦПГ, графиков распределения твердых гильз по сечению стенки, конструкции установки для закаливания гильз цилиндров ТВЧ, детали коническая шестерня, детали шестерня, детали вилка крепежная, детали вал.
