Расчёт параметров асинхронного двигателя марки 4А80В2У3 мощностью 2,2кВт трехфазного с короткозамкнутым ротором

Пояснительная записка (в программе Word) 36 с., 3 табл., 6 рис., 2 источника, 4 приложения
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Проект по дисциплине «Элекрические машины»

В курсовом проекте дано понятие асинхронных двигателей, рассмотрены двигатели серии 4А. В ходе выбора главных размеров определены внешний и внутренний диаметры сердечника статора, расчётная мощность машины, длина магнитопровода. При расчёте обмоток ротора и статора выбрано число пазов, число эффективных проводников, определён номинальный ток и плотность тока в обмотке. Приложены эскизы к определению размеров зубцовой зоны статора и ротора. Определён воздушный зазор расчётным путём и по приложенному рисунку. Рассчитаны размеры замыкающего кольца ротора с литой обмоткой. Магнитная цепь двигателя рассчитана для номинального режима работы на пяти характерных участках. Определены магнитное напряжение и ток намагничивания. Рассчитана круговая диаграмма проектируемого двигателя. Построены рабочие и пусковые характеристики.  В ходе расчётов теплового и вентиляции определены нагрев частей двигателя и расход воздуха для охлаждения. Дополнительные материалы: приложены 2файла PDF – общего вида асинхронного двигателя и схемы обмотки с  характеристиками,
приложен файл FRW -  Чертеж двигателя асинхронного 4А71В4УЗ,
приложен файл as dvig.dwg  -  Чертеж двигателя асинхронного 4А71В4УЗ.

Чертежи

1. Чертеж двигателя асинхронного 4А71В4УЗ (формат А1)

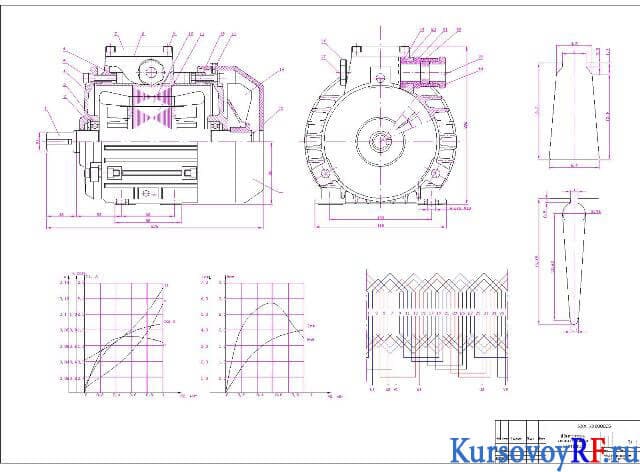

2. Чертёж общего вида асинхронного двигателя (формат А1)
