Курсовое проектирование автоматизированного электропривода следящей системы с чертежами

Пояснительная записка (в программе Word) 32 с., 5 табл., 15 рис., 9 источников, 2 приложения
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Министерство образования Российской Федерации
Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте дана характеристика современным автоматизированным электроприводам. Представлена таблица с исходными данными для расчёта. Выбран тип электродвигателя, рассчитана его мощность. Выполнена проверка двигателя по методу эквивалентных величин. Представлена нагрузочная диаграмма работы механизма. Составлены таблицы с техническими данными элементов электропривода : тахогенератора, трансформатора, тиристорного преобразователя. С учётом исходных данных двигателя рассчитаны его механическая и электромеханическая характеристики. Выполнен расчёт статических характеристик. Рассчитана передаточная функция всех элементов электропривода, составлена его структурная схема. Проведены исследования и анализ переходных процессов. Составлены графики переходного процесса замкнутой САР без возмущения и с возмущением.
Дополнительные материалы: приложен файл main.mdl, приложен файл reg_toka.mdl.

Чертежи

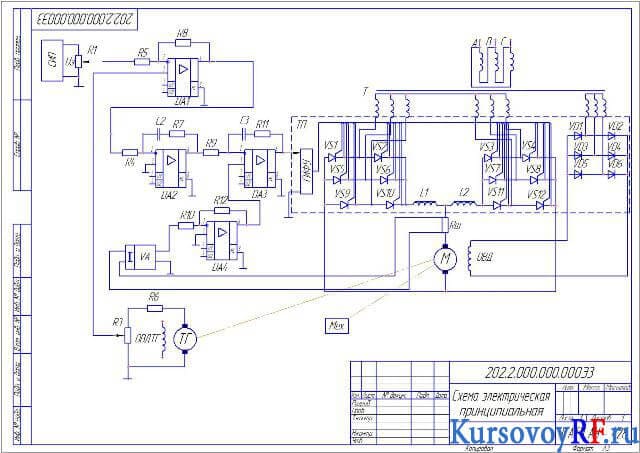

1. Чертеж схемы электрической принципиальной (формат А3)
