Курсовой расчет и анализ переходных процессов в электроприводе системы ”Генератор - двигатель”

Код: 02.01.01.04.70
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 29 с., 5 табл., 11 рис., 5 источников, 0 приложений на украинском языке
Чертежи (в программе Автокад) 4 листа плакатов и чертежей
ВУЗ Полтавский национальный технический университет
имени Юрия Кондратюка

Проект по дисциплине «Теория электропривода»

В курсовом проекте представлены исходные данные для расчёта. Рассмотрен принцип действия  электропривода системы генератор – двигатель. По номинальным данным двигателя произведён выбор генератора. Рассчитаны и построены статические характеристики электропривода, определены рабочие точки на механических характеристиках и на характеристике намагничивания. Определены динамические параметры электропривода. Рассчитан коэффициент форсировки возбуждения генератора, рассчитаны сопротивления резисторов в цепи обмотки возбуждения генератора. Выполнен расчёт переходных процессов в цепи возбуждения генератора и в якорной цепи системы “Генератор – двигатель” графоаналитическим методом. Проанализированы результаты расчётов. Дано объяснение влиянию динамических параметров электропривода и коэффициента форсировки на характер переходного процесса. Приложены графические материалы : схемы структурная и  электрическая принципиальная, графики переходных процессов.

Чертежи

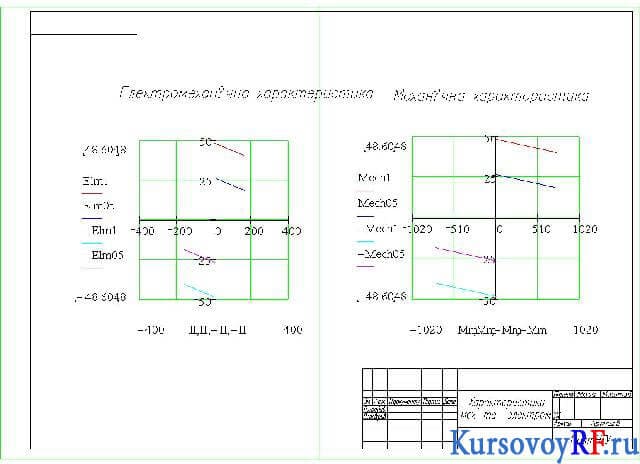

  1. Чертеж характеристик механических и электромеханических (формат А3)

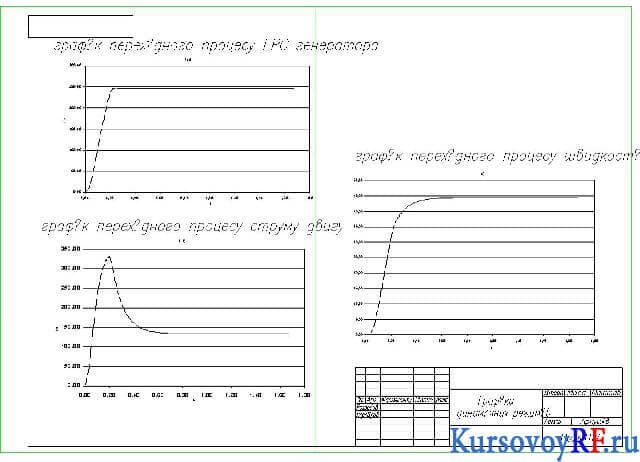

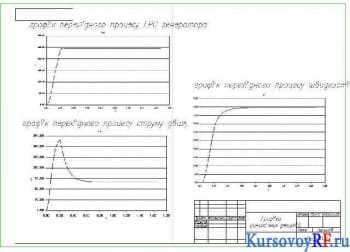

  2. Чертеж  графиков динамичных режимов (формат А3)

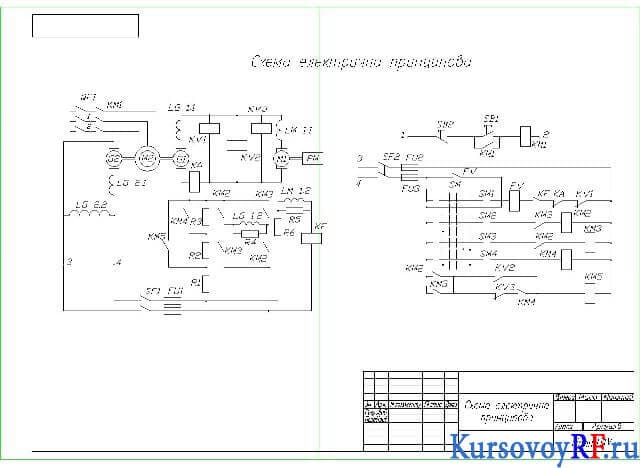

  3. Чертёж схемы электрической принципиальной (формат А3)

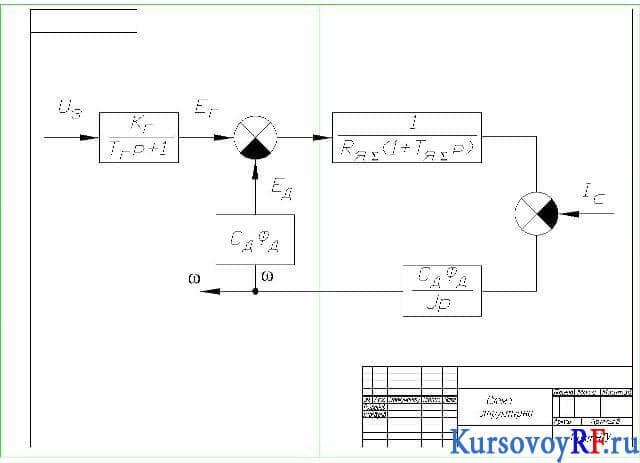

  4. Чертёж схемы структурной (формат А3)
