Проектирование асинхронного двигателя с короткозамкнутым ротором для продолжительного режима работы

Пояснительная записка (в программе Word) 40 с., 4 табл., 27 рис., 5 источников, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист

Проект по дисциплине «Электрические машины»

В курсовом проекте представлены исходные  расчётные данные. Найдены главные размеры. Определено количество и форма пазов сердечника статора и ротора. Принята двухслойная всыпная концентрическая  обмотка статора. Определены основные размеры трапецеидальных пазов статора. Выполнен расчёт площадей поперечного сечения провода и паза статора. Определены размеры элементов  и конструкция изоляции обмотки статора. Представлена таблица с параметрами изоляции обмотки статора. Рассчитаны овальные закрытые пазы ротора. Представлен эскиз короткозамыкающего кольца ротора. Магнитная цепь рассчитана для воздушного зазора между ротором и статором, зубцов ротора и статора, спинки статора и  ротора. Проведён расчёт сопротивлений обмотки – активных и индуктивных. Рассчитаны параметры режимов номинального и холостого хода  работы двигателя. Рабочие характеристики построены по по круговой диаграмме и найдены  аналитически.  Проведён расчёт максимального момента, начальных пускового тока и момента. Рассчитаны тепловые потери и радиальная вентиляция асинхронного двигателя.  Дано сравнение параметров и характеристик рассчитанного двигателя и справочных величин.

Чертежи

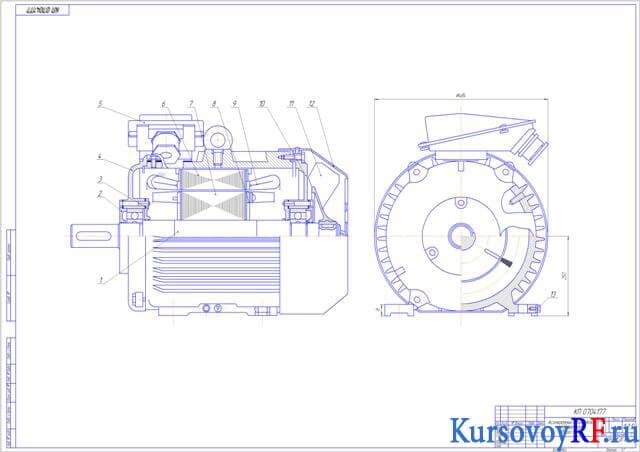

1. Чертеж  общего вида асинхронного двигателя с короткозамкнутым ротором (формат А1)
