Курсовой расчёт характеристик трёхфазного асинхронного двигателя мощностью 22кВт на основе типовой конструкции двигателя серии 4А

Пояснительная записка (в программе Word) 29 с., 2 табл., 6 рис., 3 источника, 3 приложения
Чертежи (в программе Компас и Автокад) 3 листа плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте приложены параметры для расчёта. Дано понятие асинхронных двигателей серии 4А. В ходе расчёта подобраны главные размеры. Приняты число пазов статора и число витков в фазе обмотки статора. Выбран тип обмотки статора - двухслойная всыпная и приложена её схема. Определены размеры пазов и зубцов, выбрана величина воздушного зазора. Приложены эскизы  пазов ротора и статора, рисунок с размерами  замыкающих колец ротора. В ходе расчёта магнитной цепи определено значение тока намагничивания. При расчёте параметров рабочего режима получены значения активного и индуктивного сопротивлений обмоток, взаимной индуктивности и расчётные сопротивления. Рассчитаны основные потери в сердечнике статора, поверхностные и пульсационные потери в роторе, механические потери. Рабочие характеристики спроектированного двигателя представлены на рисунке и приведены в таблице. Построен график механической характеристики. Проведено сравнение параметров и характеристик рассчитанного двигателя и справочных величин двигателя 4A180S2У3. Дополнительные материалы: приложен файл с расчетами в формате mcd;  приложен файл ПЗ.docx на 49листах в Word – пояснительная записка расчёта трехфазного асинхронного двигателя; приложен файл Обмотка.docx – схема обмотки на 1листе в Word.

Чертежи

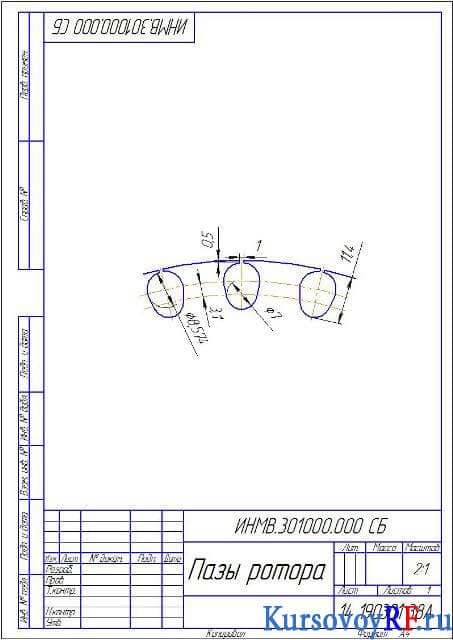

1. Чертеж пазов ротора (формат А4)

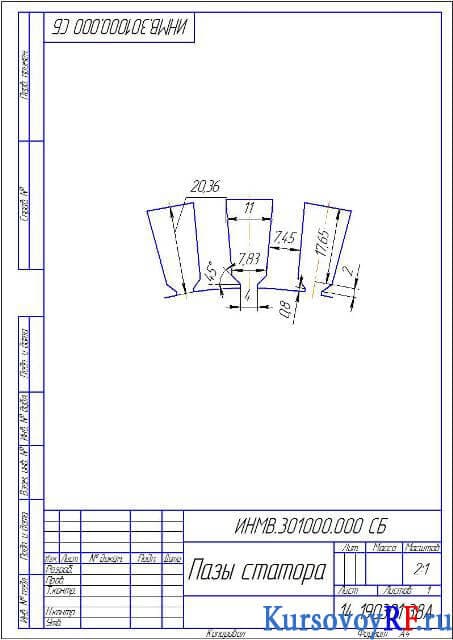

2. Чертеж пазов статора (формат А4)

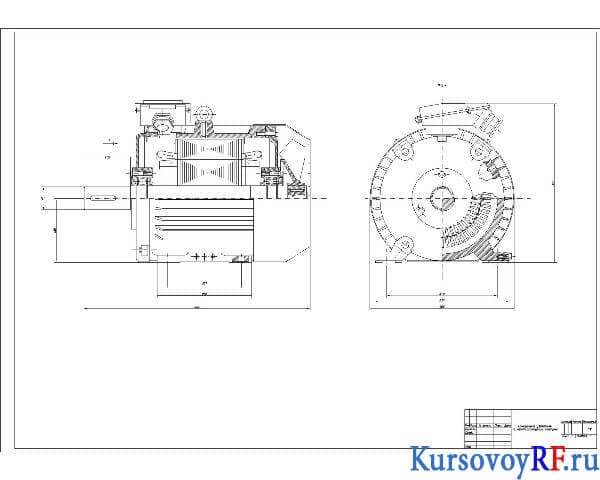

3. Чертёж общего вида асинхронного двигателя с короткозамкнутым ротором (формат А1)
