Разработка 3-х фазного короткозамкнутого асинхронного двигателя мощностью 30,0 кВт продолжительного режима работы

Пояснительная записка (в программе Word) 40 с., 32 табл., 8 рис., 9 источников, 4 приложения
Чертежи (в программе Автокад) 3 листа плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовом проекте представлены исходные данные и характеристика разрабатываемого короткозамкнутого асинхронного двигателя. Выполнен расчёт главных размеров, определена и рассчитана  трёхфазная двухслойная петлевая обмотка статора. Выбраны стандартные элементарные проводники. Представлена схема укладки в пазы катушек двухслойной обмотки. Рассчитаны размеры паза статора и ротора. Приложены эскизы зубцовой зоны статора и ротора. Выполнен расчёт ярма ротора. Определены размеры замыкающего кольца, вентиляционных лопаток. Приложена расчётная схема магнитной цепи, Т-образная электрическая схема замещения. Рассчитаны потери магнитные, поверхностные, пульсационные и полные. При расчете рабочих характеристик определены ток и коэффициент мощности холостого хода, рассчитан комплексный коэффициент  С1 и компоненты комплексного сопротивления контура намагничивания. Результаты расчёта рабочих характеристик и расчётные данные номинального режима представлены в таблицах. Приложены расчётная таблица пусковых характеристик и таблица сравнения характеристик серийного и расчетного двигателей. Дополнительные материалы: приложена расчетно-пояснительная записка в формате mcd; точечный рисунок схемы двухслойной обмотки - обмотка.bmp;
расчёт асинхронного двигателя на 2листах в Excel; Таблица сравнения основных размеров, рабочих и пусковых характеристик рассчитанного двигателя с основными размерами, параметрами,  рабочими и пусковыми характеристиками однотипного серийного двигателя.

Чертежи

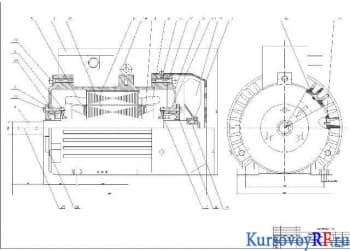

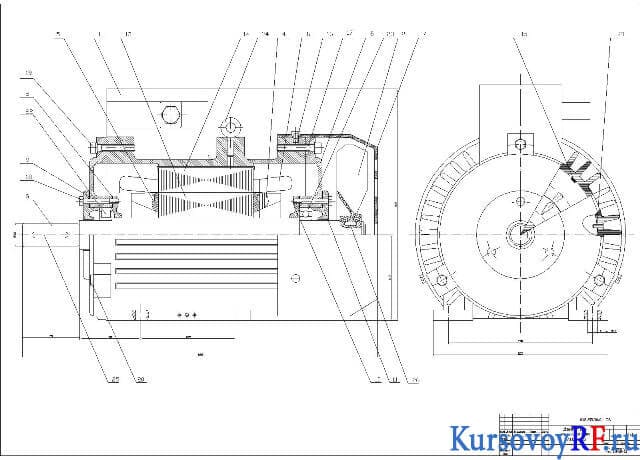

1. Чертеж сборочный двигателя асинхронного 4А112М4УЗ (формат А1)

2. Чертеж сборочный асинхронного двигателя (формат А1)

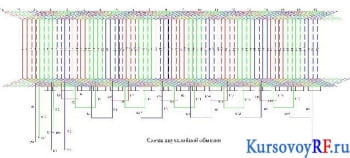

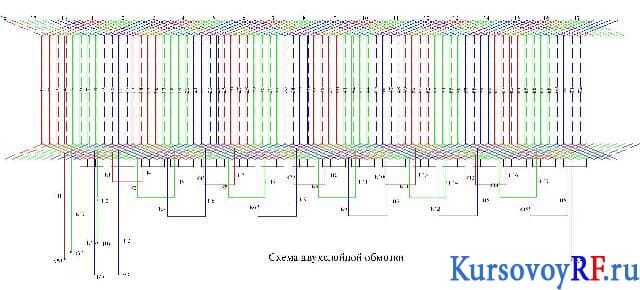

3. Чертёж схемы двухслойной обмотки
