Расчёт машины постоянного тока типа 2П полезной мощности 10кВт по заданным номинальным данным с проверкой на ЭВМ

Пояснительная записка (в программе Word) 77 с., 4 табл., 6 рис., 4 источника, 4 приложения
Чертежи (в программе Компас и Автокад) 8 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Оренбургский государственный университет

Проект по дисциплине «ИПиСАПРЭМ»

В курсовом проекте рассмотрено применение двигателей постоянного тока серии 2П. Представлены номинальные данные базового двигателя. Определены главные размеры. Исходя из значения номинального тока якоря, выбран тип обмотки.  Определено число пазов якоря и число эффективных проводников в пазу. Представлена таблица с  результатами расчета выполнения обмотки. После выбора электромагнитных нагрузок выполнена проверка расчётной длины машины. Рассчитаны размеры зоны зубцов и обмотки якоря. Представлен эскиз с размерами полузакрытых овальных пазов. Выполнен расчёт шага обмотки и представлена схема простой волновой обмотки. Рассчитан воздушный зазор. Определены высота главного полюса и размеры станины. Магнитная цепь рассчитана в режиме холостого хода для получения характеристик холостого хода и переходной. Представлены таблица с результатами расчёта магнитной цепи и график характеристики  намагничивания. Выполнено проектирование обмоток стабилизирующей и возбуждения. Выбраны марка и размеры щёток проектируемой машины. Рассмотрено предназначение добавочных полюсов, выполнен их расчёт. Рассчитаны потери мощности двигателя. Рассчитаны и построены рабочие характеристики. Выполнены тепловой и вентиляционный расчёты. Проверочный расчёт машины  выполнен с помощью  ЭВМ. Дополнительные материалы: 1.приложены 2файла: DPT_10kVt_H180_MathCad11.mcd; DPT_10kVt_H180_MathCad12.mcd 2.приложен файл: DPT_10kVt_H180_MathCad13.xmcd 3.приложен файл результатов машинного расчёта на 15листах в Word

Чертежи

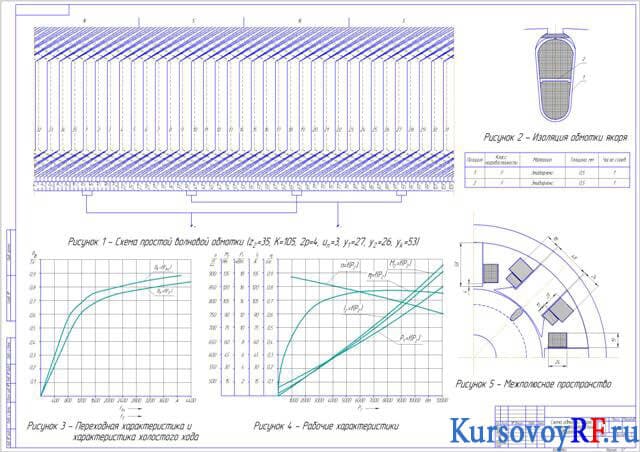

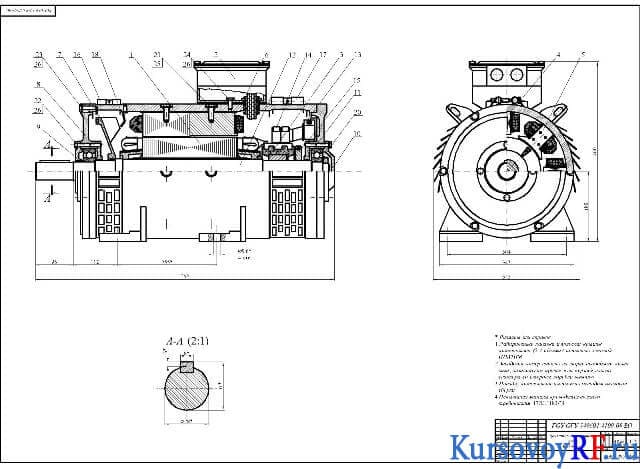

1. Чертёж общего вида двигателя постоянного тока (формат А1)

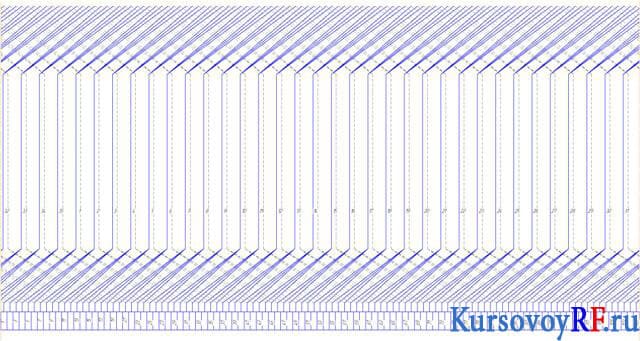

2. Чертеж cхемы обмотки якоря, паза якоря, характеристик двигателя (формат А1)

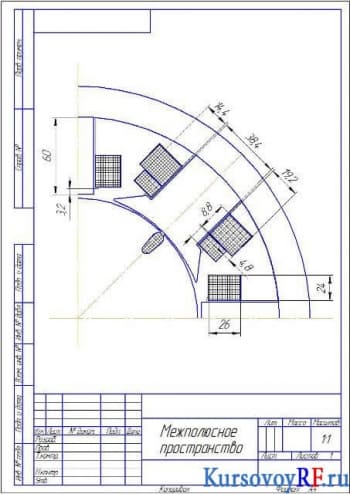

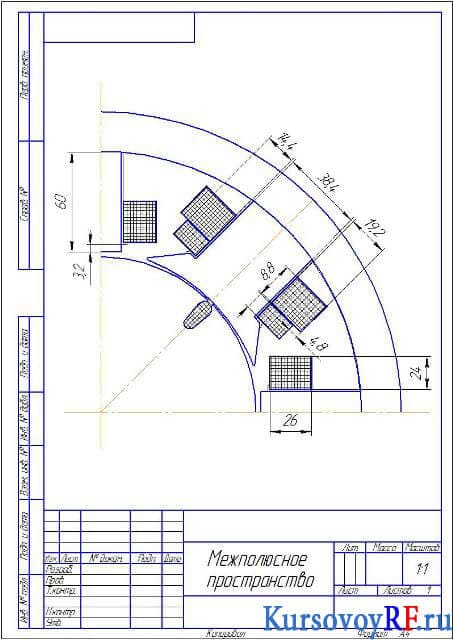

3. Чертеж межполюсного пространства (формат А4)

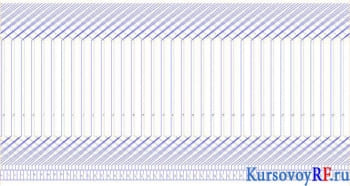

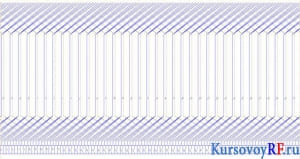

4. Чертёж обмотки

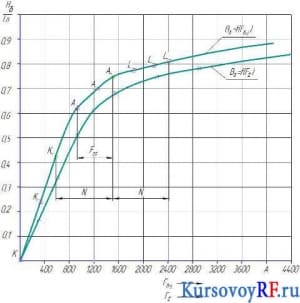

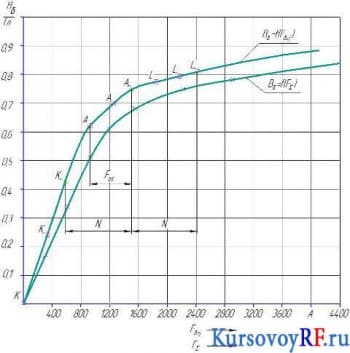

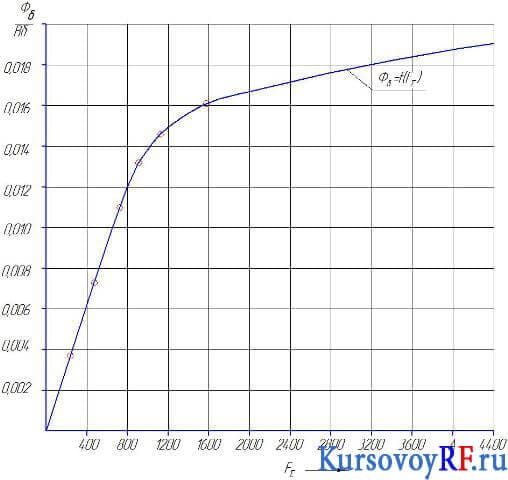

5. Два чертежа переходной характеристики

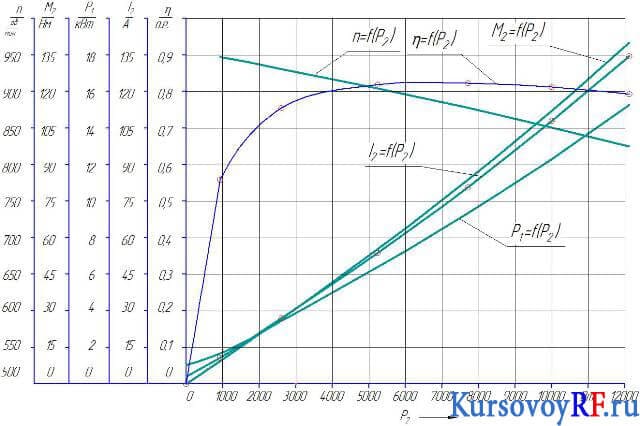

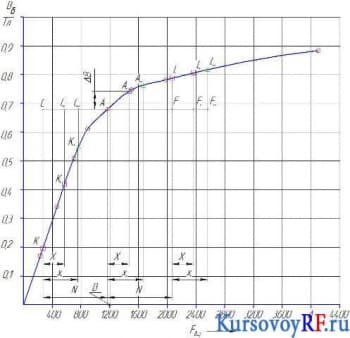

6. Чертёж рабочих характеристик

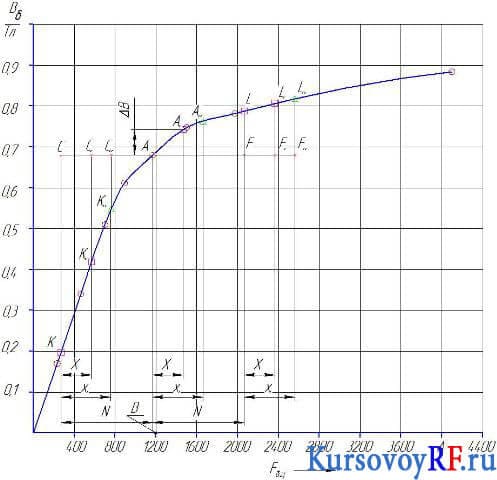

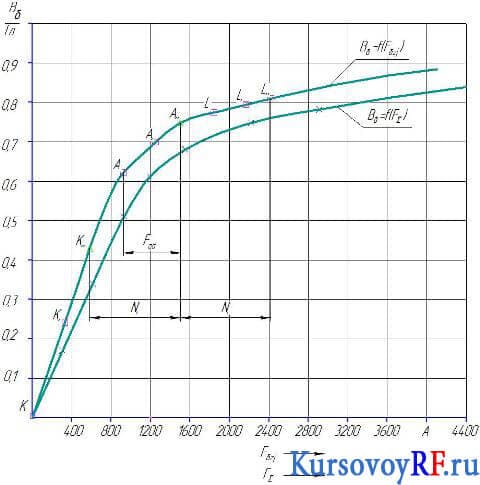

7. Чертёж характеристики холостого хода
