Подбор и курсовой расчёт асинхронного двигателя переменного тока по представленным нагрузочным характеристикам

Пояснительная записка (в программе Word) 20 с., 7 табл., 10 рис., 5 источников, 18 приложений
Чертежи (в программе Автокад) 2 листа плакатов и чертежей
ВУЗ Уральский государственный горный университет

Проект по дисциплине «Электропривод»

В курсовой работе построен график характеристики нагрузки двигателя, определены момент нагрузки и мощность привода. По справочнику выполнен выбор  двигателя. Определено передаточное число редуктора,  из стандартного ряда  выбран одноступенчатый редуктор. Определён максимальный момент на валу двигателя. Построена естественная механическая характеристика двигателя, приложена таблица с расчётными данными. Построен график характеристики двигателя при пуске, выполнен графический расчет сопротивления пускового резистора . Переходные процессы рассчитаны на разных ступенях пуска. Рассчитана зависимость скорости и момента во времени на четырёх участках разгона, результаты приведены в таблицах. По полученным данным построены графики переходных процессов при пуске двигателя. Выполнен расчёт  зависимости скорости и момента при торможении, по результатам расчёта построены  графики зависимостей при торможении. Выполнена проверка двигателя по нагреву. Выбрана  схема управления, описан процесс управления электроприводом с асинхронным двигателем.
Дополнительные материалы: приложены 16 файлов с чертежами и рисунками в формате VSD; Книга1.xls – графики характеристик двигателя на 3листах в Excel; Книга2.xls – график  н а 1листе в Excel.

Чертежи

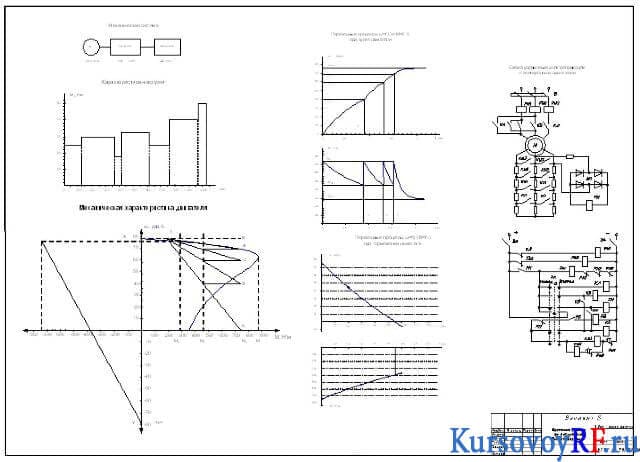

1. Чертеж схем и характеристик электропривода (формат А1)

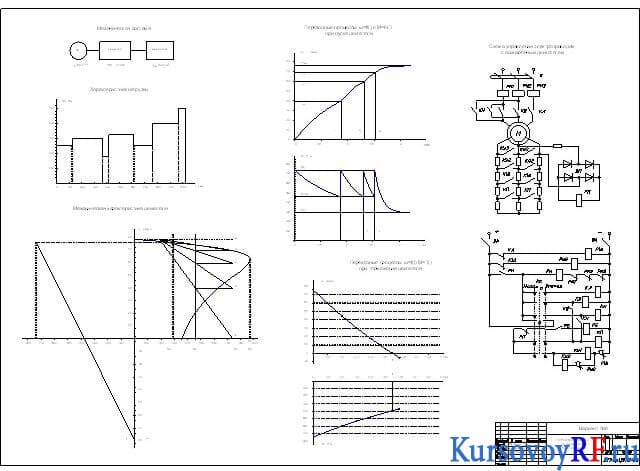

2. Чертеж схем и характеристик электропривода (формат А1)
