Курсовой расчет электродвигателя постоянного тока при длительном режиме работы в закрытом исполнении

Пояснительная записка (в программе Word) 15 с., 3 табл., 0 рис., 2 источника, 0 приложений
Чертежи (в программе Компас) 5 листов плакатов и чертежей

Проект по дисциплине «Электрические машины»

В курсовой работе  приложены исходные данные для расчёта. Выполнен расчёт основных размеров электродвигателя с определением диаметра якоря, полюсных шага и дуги и других параметров. При расчёте обмотки якоря определены число и размеры пазов якоря, число проводников обмотке и в пазу якоря, линейная нагрузка якоря. Выбраны марка, сечение и диаметр провода обмотки якоря, определены размеры зубцов. Рассчитаны диаметр,  окружная скорость коллектора. Выбраны марка и размеры щёток. В результате расчёта магнитной системы электродвигателя определена длина воздушного зазора, размеры станины, магнитная индукция. Рассчитана характеристика холостого хода с приложением табличных расчетных данных. Определены  сечение и диаметр провода обмотки возбуждения, падение напряжения в обмотке возбуждения. Рассчитаны общие потери в машине при полной нагрузке, КПД при номинальной нагрузке. Представлена таблица с рассчитанными рабочими характеристиками. Выполнен тепловой расчёт. Рассчитанные размеры поперечного сечения электродвигателя представлены в таблице.

Чертежи

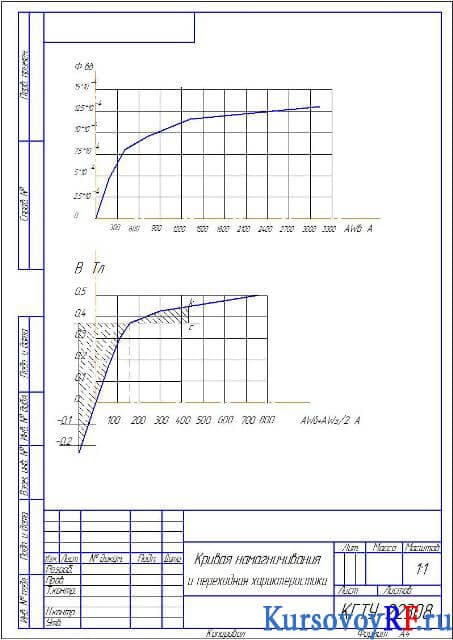

1. Чертеж кривой намагничивания и переходной характеристики (формат А4)

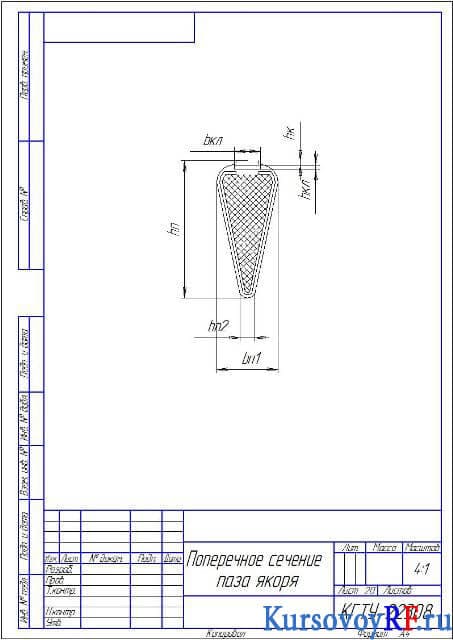

2. Чертеж поперечного сечения  паза якоря (формат А4)

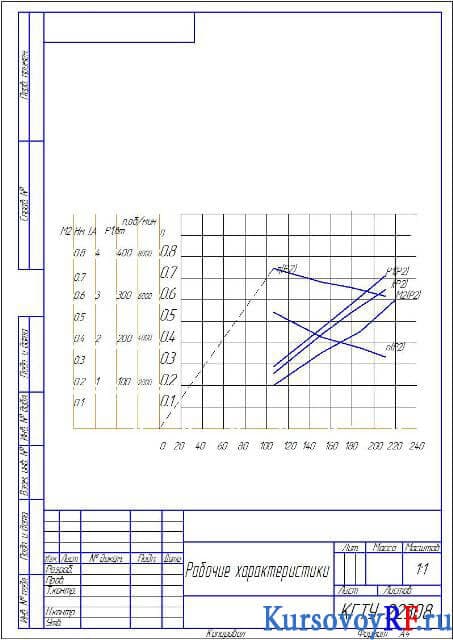

3. Чертёж рабочих характеристик (формат А4)

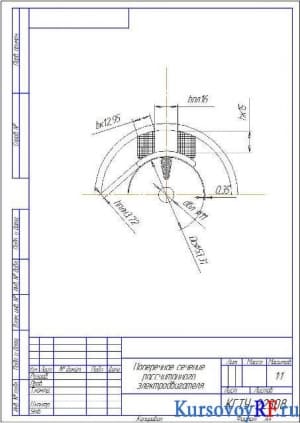

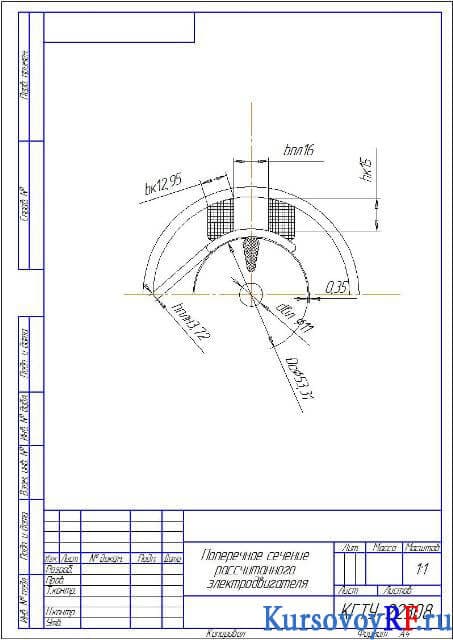

4. Чертёж поперечного сечения рассчитанного электродвигателя (формат А4)

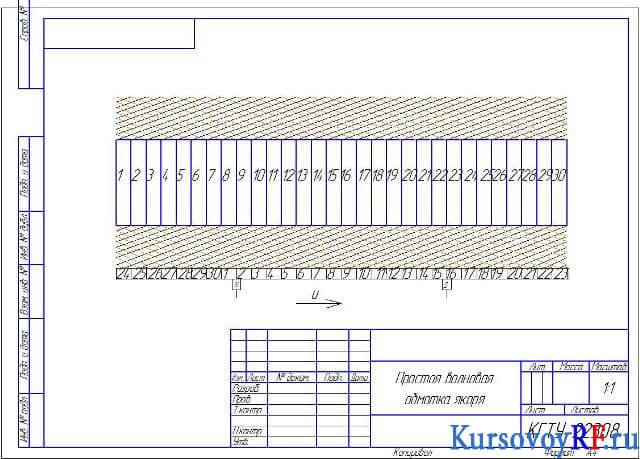

5. Чертёж простой волновой обмотки якоря (формат А4)
