Проектный курсовой расчёт электрического двигателя постоянного тока по заданным техническим условиям

Код: 02.01.01.04.90
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 48 с., 6 табл., 5 рис., 3 источника, 1 приложение
Чертежи (в программе Автокад) 10 листов плакатов и чертежей
ВУЗ Воронежский государственный технический университет

Проект по дисциплине «Конструкции, расчет,
         проектирование, потребительские свойства электромагнитных устройств»

В курсовом проекте рассмотрены этапы развития электрических машин, проанализированы недостатки машин постоянного и переменного тока. Выбраны главные размеры с определением диаметра якоря, расчётной мощности, длины воздушного зазора. Выбрана простая волновая обмотка якоря. В ходе определения обмоточных данных рассчитано число зубцов, число эффективных проводников в пазу, выбран диаметр коллектора и число коллекторных пластин. Рассчитаны сечение эффективного проводника, масса проводников обмотки якоря. Рассчитаны размеры паза якоря и выполнен его эскиз. Определены длина и магнитное напряжение воздушного зазора под главным полюсом. Выполнен расчёт длины зубцового слоя при пазах овальной формы и магнитного напряжения. Определён магнитный поток в ярме сердечника якоря и в сердечнике главного полюса. Рассчитаны длина зазора и магнитное напряжение между полюсом и станиной. Определены размеры станины. Построены графики характеристик намагничивания и переходной. Выполнен расчёт системы возбуждения. Дана оценка коммутационных параметров. Представлен эскиз междуполюсного окна. Рассчитаны  потери мощности. Построены графики рабочих характеристик. Выполнен расчёт на тепловую прочность и расчёт вентиляции. К курсовой работе приложена пояснительная записка в формате xmcd.

Чертежи

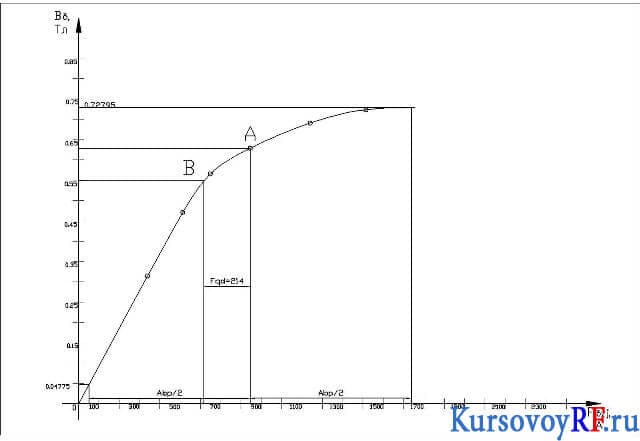

  1. Чертеж график B от Fz

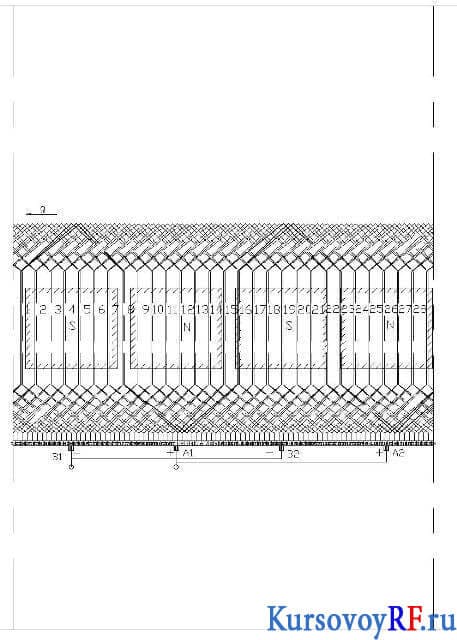

  2. Чертеж обмотки

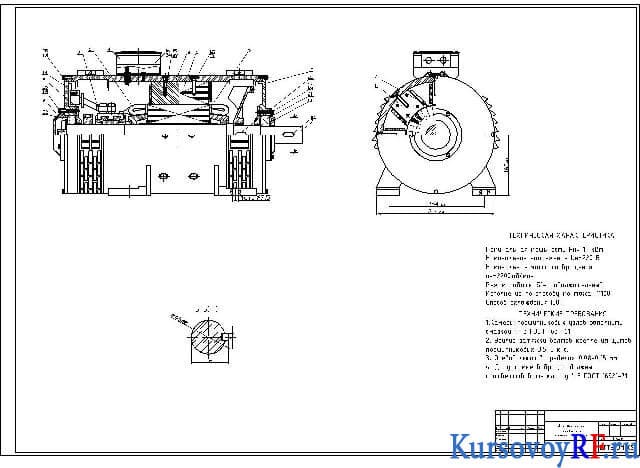

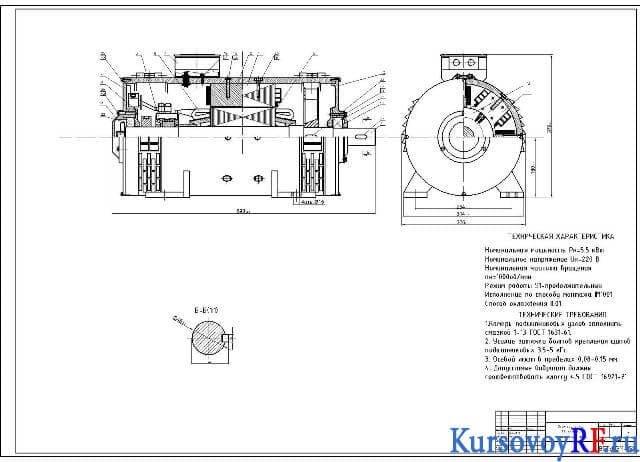

  3. Чертёж общего вида

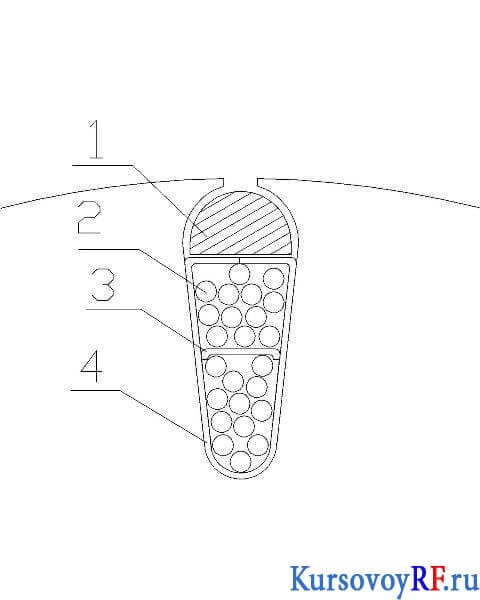

  4. Чертёж паза

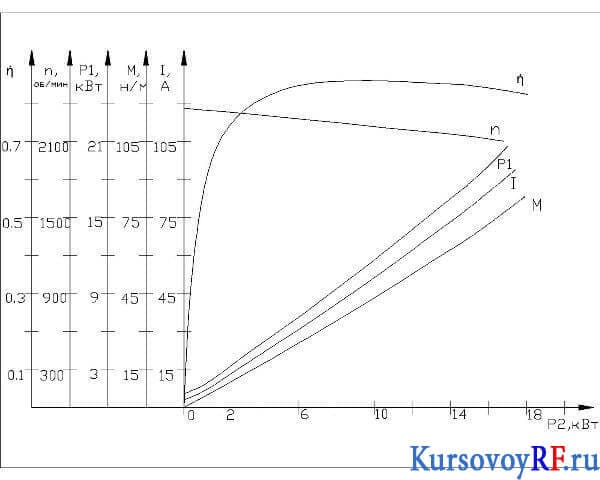

  5. Чертёж рабочих характеристик

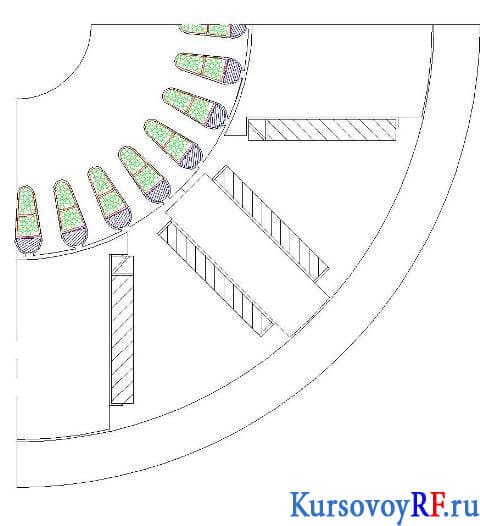

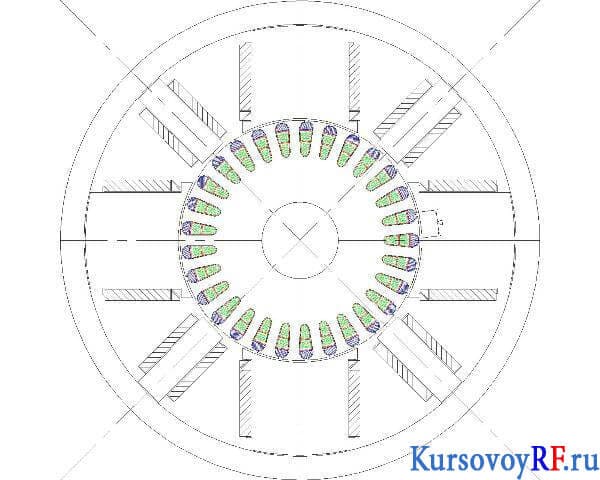

  6. Чертёж раскладки

  7. Чертёж сборочный электрического двигателя постоянного тока (формат А1)

  8. Чертёж общего вида электродвигателя  (формат А1)

  9. Чертёж общего вида электродвигателя  (формат А1)

  10. Чертёж якоря
