Разработка трансформатора ТМВМ-250/10

Код: 02.01.01.04.96
Разместил: Антонио

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 40 с., 2 табл., 4 рис., 4 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей

Проект по дисциплине «Электросистемы»

В представленной курсовой работе были определены основные электрические величины. Выполнен расчет размеров трансформатора, подобраны схема и конструкция сердечника, марка и толщина листов стали, материал обмоток и коэффициент соотношения основных размеров. Определены сечение стержня и высота обмотки, осуществлен предварительный расчет сердечника. Рассчитаны НН и ВН, приведены характеристики короткого замыкания. Выполнен окончательный расчет магнитной системы и проверочный тепловой расчет обмоток. Рассмотрены особенности конструкции бака и дополнительные элементы. Вычислен расход активных и конструкционных материалов. Определены расчетные годовых затрат и дана общая оценка экономичности трансформатора.

Чертежи

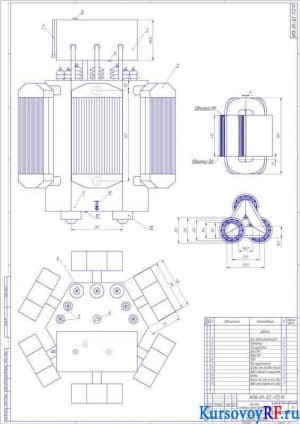

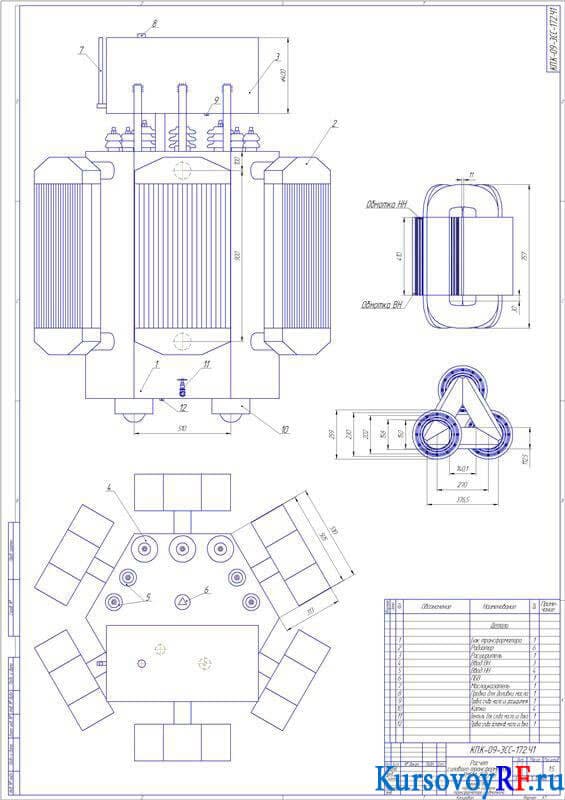

  1. Чертеж Внешний вид и магнитная система трансформатора с обмотками (формат А1)

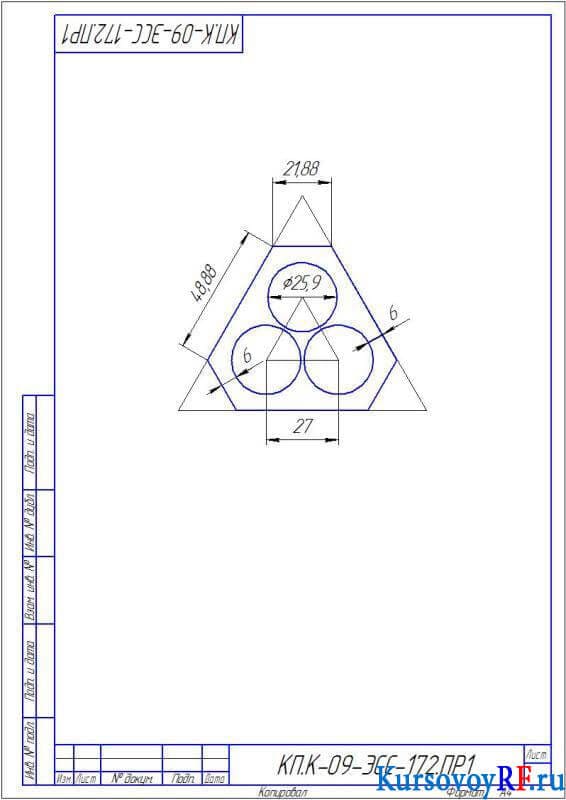

  2. Чертеж расчетной схемы (формат А4)
