Пояснительная записка (в программе Word) 22 с., 4 рис., 4 источника
Чертежи (в программе Компас) 8 листов плакатов и чертежей, спецификации 5 листов
ВУЗ Московский ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени
государственный технический университет им. Н.Э. Баумана
Проект по дисциплине «Асинхронные электродвигатели»
В представленной курсовой работе были рассмотрены основные принципы
проектирования. Проведен анализ передаточного механизма, осуществлен выбор электродвигателя. Выполнено эскизное проектирование редуктора, рассчитаны валы и расстояние между деталями передач. Подобран тип и схема установки подшипников, произведён уточненный расчет валов. Определены быстроходный, тихоходный, промежуточный и приводной вал. Проведена проверка подшипников на долговечность, выбраны подсадки подшипника. Рассчитано сварное сечение, определен вид сварки и смазки редуктора. Выполнена проверка на прочность шпоночного соединения, подобрана и рассчитана муфта.
Чертежи
-

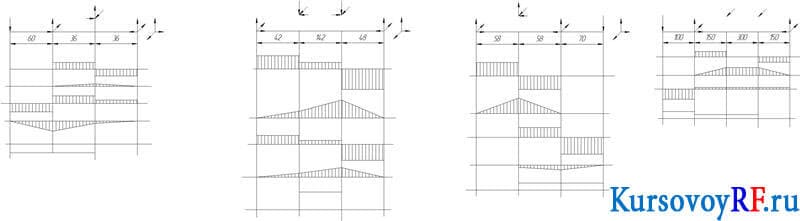

Чертеж эпюр изгибающих моментов и расчетных сил
-

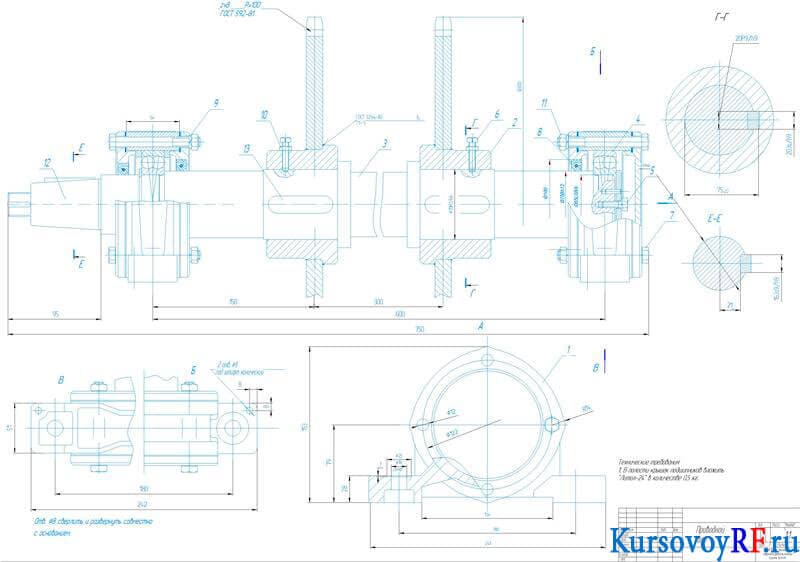

Чертеж Приводной вал (формат А1)
-

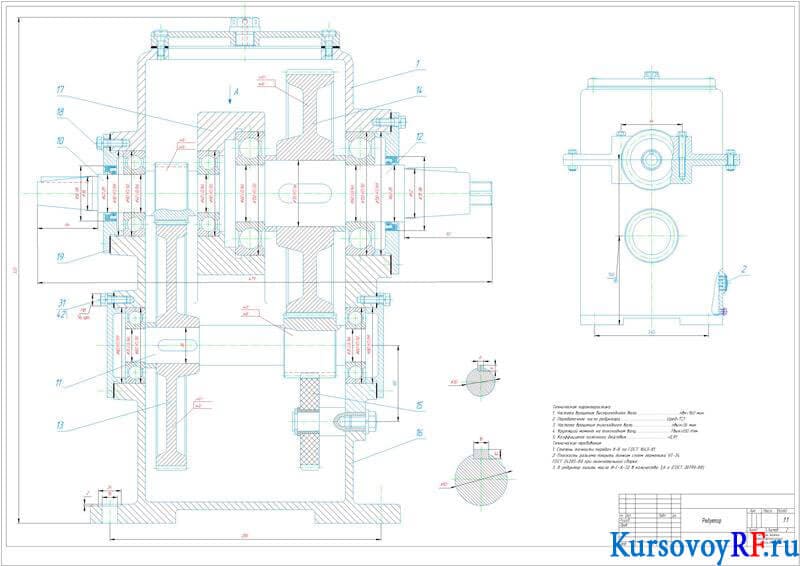

Чертеж Редуктор (формат А1)
-

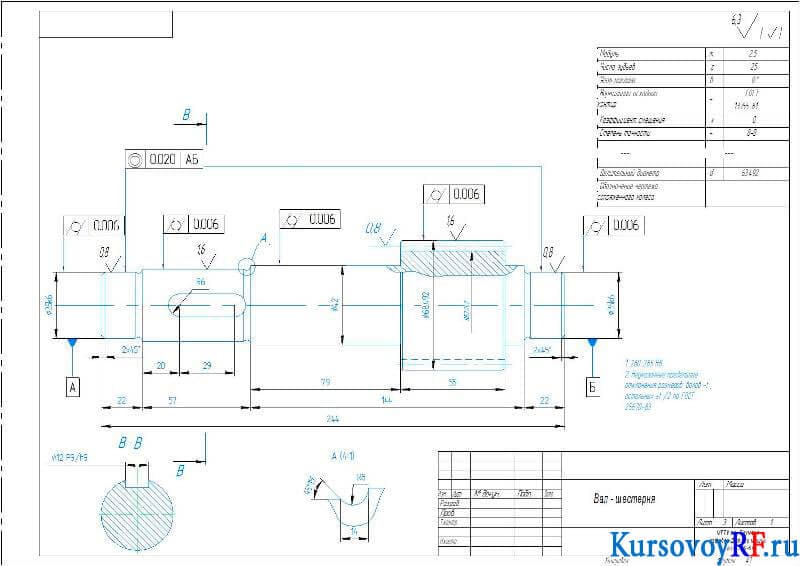

Чертеж Вал-шестерня (формат А3)
-

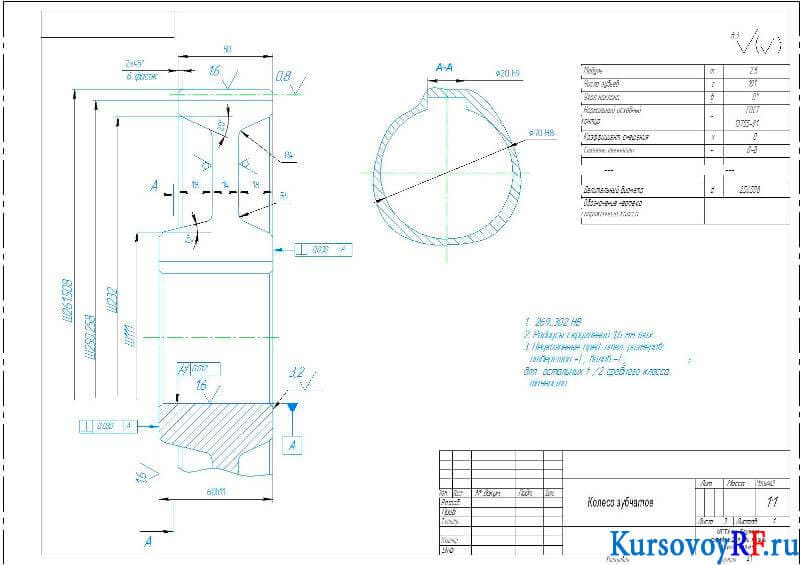

Чертеж Колесо зубчатое (формат А3)
-

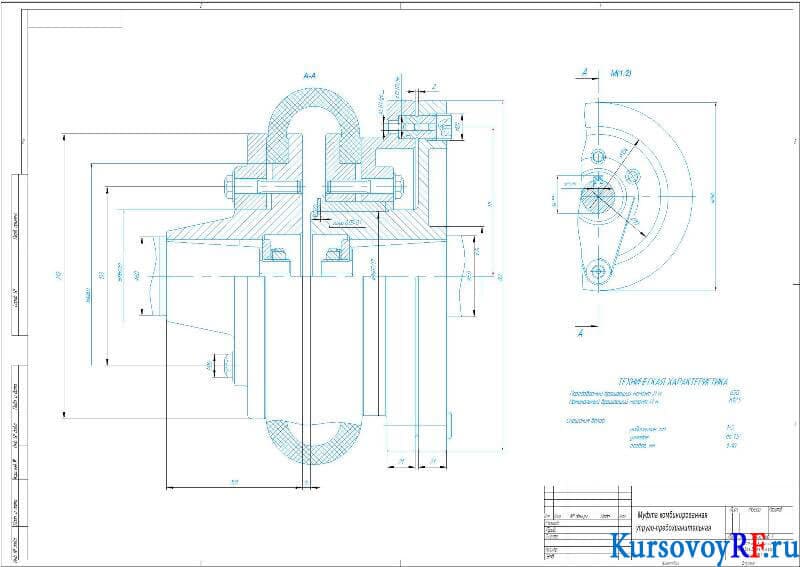

Чертеж Муфта комбинированная упруго-предохранительная
-

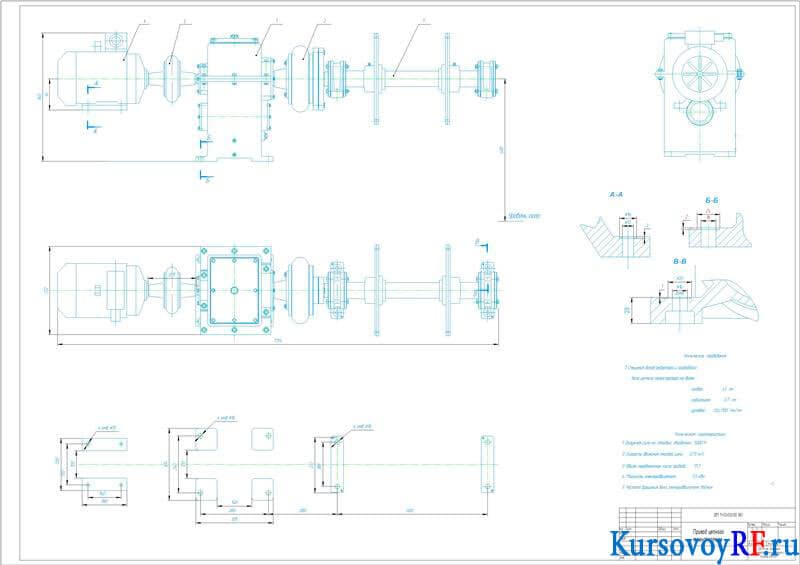

Чертеж Привод цепного транспортера
-

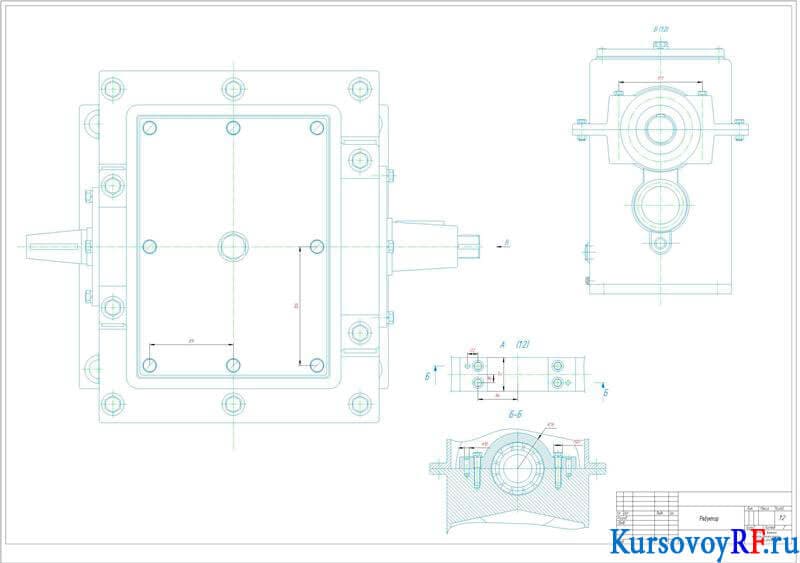

Чертеж Редуктор
