В этой категории собраны подготовленные курсовые работы и проекты по расчётам и конструированию карданных передач, трансмиссий, сопутствующих узлов транспортных средств. Теоретическая часть каждого проекта имеет приложение с чертежами, эскизами, схемами, графиками, технологическими разработками, диаграммами исследований.

Карданные передачи

Данные механизмы передают крутящий момент между узлами техники, оси которых не совпадают или при движении смещаются на какой-то угол. Существует несколько конструкций таких устройств, но в их составе встречаются элементы с одинаковыми функциями:

  • шарниры;
  • валы (карданы);
  • промежуточные опоры;
  • шлицевые соединения

В современных транспортных средствах используются следующие схемы, где вращение передаётся через валы с шарнирами:

В современных транспортных средствах используются следующие схемы

Рабочие валы бывают сплошными (при малых расстояниях) или трубчатыми, для уменьшения массы.  При проектировании механизмов учитывают особенности конструкции:

  1. У длинных деталей возникает прогиб, который увеличивается под действием центробежной силы при вращении, что может вызвать опасную вибрацию.
  2. Неравномерность распределения массы вследствие большой длинны. Для уменьшения эксцентриситета выполняют балансировку, добавляя металлические пластины необходимых размеров.
  3. Шлицевые соединения работают в условиях граничного трения, что приводит к износу деталей, разбалансировке.

Примеры разработок механизмов в курсовых работах и проектах:

модель техники

применение механизма

графические приложения (листов)

наименование учебной дисциплины

ГАЗ-24 (легковой)

привод задних колёс

5

Автомобили

МАЗ-5336

6

ЗИЛ-4729 «Купава» (грузопассажирский)

3

-

ГАЗ – 330273 (грузопассажирский)

полный привод всех (3) колёсных осей

7

Машиностроение

МАЗ-5429 (тягач)

рулевое управление

3

-

Проекты разработки трансмиссий

Под этим термином понимают совокупность нескольких механизмов, которые участвуют в передаче, преобразовании крутящего момента от двигателя машины к колёсам (гусеницам). Сюда входят:

  • сцепление;
  • коробка переключения передач;
  • главная передача с механическим редуктором, дифференциалом;
  • колёсные полуоси;
  • шарниры равных угловых скоростей (у некоторых переднеприводных моделей).

При подготовке курсовых проектов решались следующие задачи:

  • постановка задач проектирования;
  • поиск передовых технических решений, анализ;
  • обоснование выбора конструкции;
  • синтез кинематической схемы;
  • выбор конструктивных параметров, материалов;
  • анализ прочности, жесткости, долговечности.

Образцы тематики готовых курсовых работ:

наименования

учебная дисциплина

количество чертежей приложения

Расчет подвески и сцепления автомобиля на базе ЗИЛ-130

АТС

2

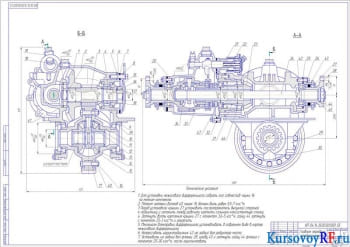

Проектирование и расчет главной передачи среднего моста автомобиля

Автотранспортные средства

5

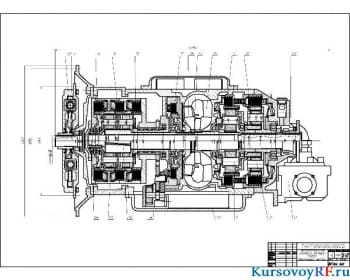

Курсовое выполнение тягово-экономического расчета автомобиля с механической трансмиссией

Автомобили

2

Расчет и ремонт узлов трансмиссии

2

Скачать курсовые или их части можно по соответствующим ссылкам.
