Конструирование и определение конструктивных параметров карданной передачи автомобиля

Пояснительная записка (в программе PDF) 21 с., 3 табл., 3 рис., 5 источников
Чертежи (в программе PDF) 5 листов плакатов и чертежей
ВУЗ МГИУ

Проект по дисциплине «АТС»

В курсовой работе была дана общая характеристика созданной карданной передачи. Определены основные технические показатели, рассмотрен технологический процесс сборки карданного вала. На основании имеющихся данных выполнен расчет такта выпуска, подобран тип производства. Представлены ТЭП, определена себестоимость сборки. Рассчитаны усилия запрессовки игольчатого подшипника 804805К1 в вилку карданного вала. Вычислена размерная цепь, составлена ее схема. Осуществлен выбор устройства для выпрессовки и запрессовки подшипников. В графической части работы были выполнены чертежи технологической схемы, карданного вала и размерной цепи.

Чертежи

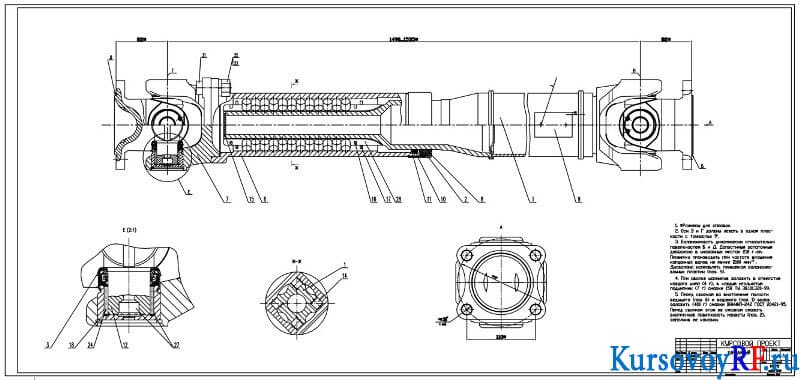

1. Чертеж Карданный вал (формат А1)

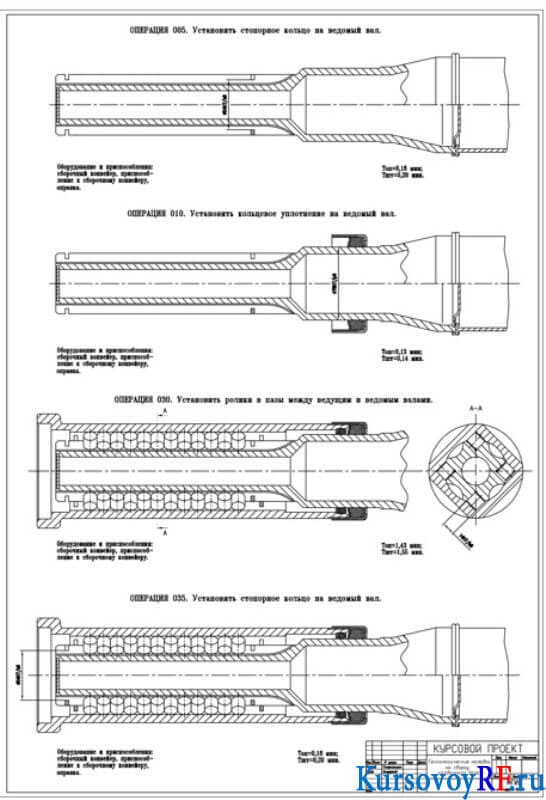

2. Чертеж Технологические наладки на сборку карданного вала

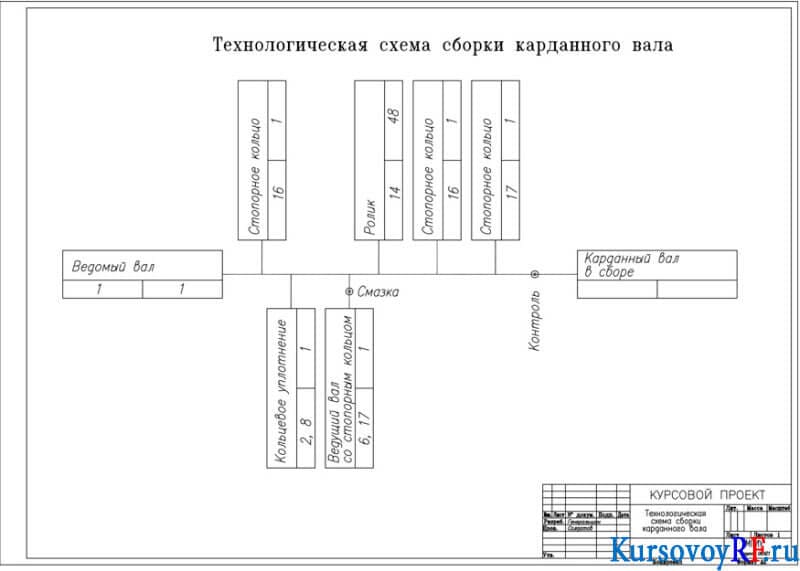

3. Чертеж Технологическая схема сборки карданного вала (формат А2)

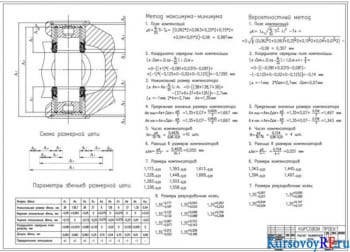

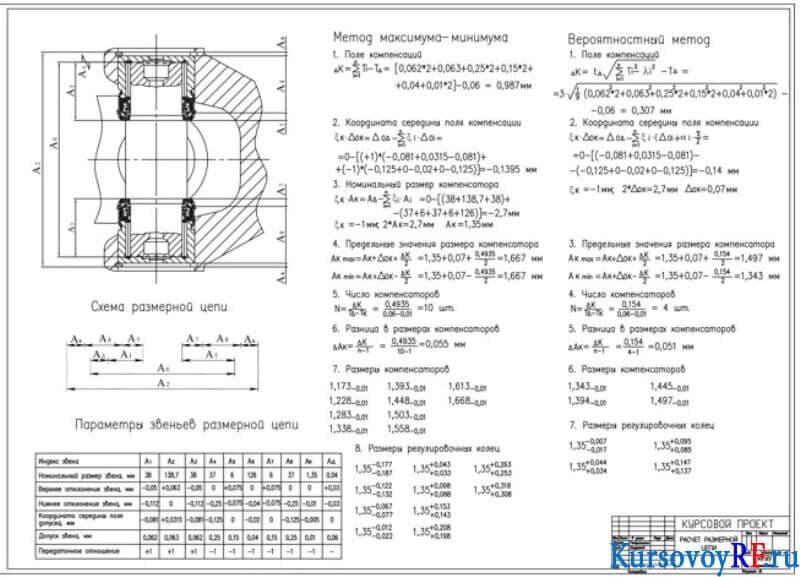

4. Чертеж Размерной цепи (формат А1)

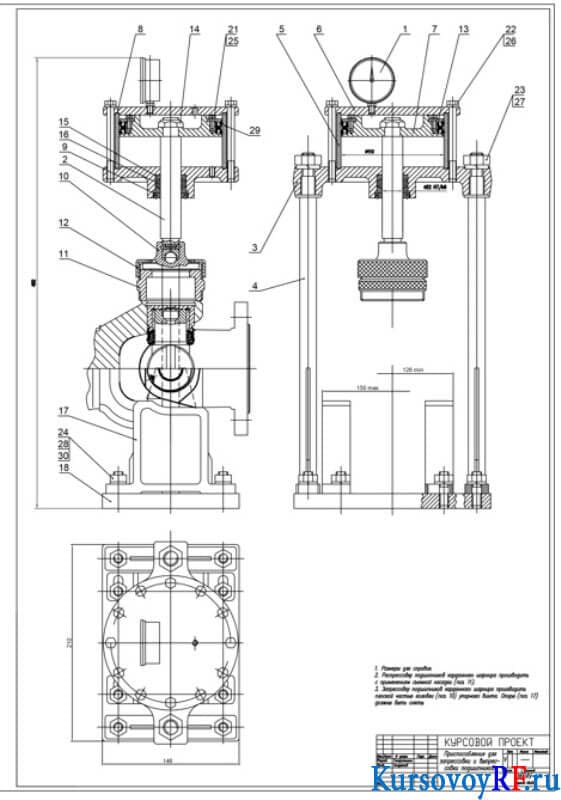

5. Чертеж Приспособление для запрессовки и выпрессовки подшипников
