Автомобили, катки, грейферы
Погрузка и крепление автокрана на ж/д платформе
Код: 02.01.02.02.11Чертежи (в программе Компас) 1 лист плакатов и чертежей
Гидропривод автомобильного подъемника ПМС – 328.508
Код: 02.01.02.02.10Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 2 листа
Эксплуатационные свойства автотранспортного средства УРАЛ 5557
Код: 02.01.02.02.09Чертежи (в программе Компас и Автокад) 3 листа плакатов и чертежей
Курсовое проектирование с разработкой чертежей автоскрепера на базе автомобиля МоАЗ
Код: 02.01.02.02.08Чертежи (в программе Компас и Автокад) 7 листов плакатов и чертежей, спецификации 2 листа
Проектирование автомобильного крана грузоподъемностью 14 тонн
Код: 02.01.02.02.07Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 6 листов
Курсовой обзор электрооборудования автобуса м арки ЛиАЗ 5256
Код: 02.01.02.02.06Чертежи (в программе Автокад) 2 листа плакатов и чертежей

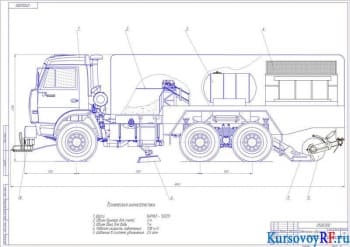

Расчет и проектирование подметально-уборочной машины на базе автомобиля марки КамАЗ
Код: 02.01.02.02.05Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 5 листов
Проектирование и исследование гидравлического подъемника грузового самосвала
Код: 02.01.02.02.04Чертежи (в программе Компас) 4 листа плакатов и чертежей

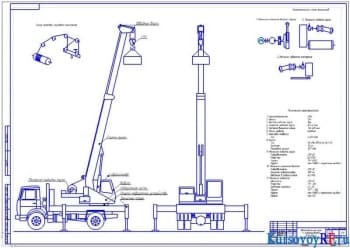

Вычисление стрелового автомобильного крана с гидравлическим приводом
Код: 02.01.02.02.03Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 5 листов

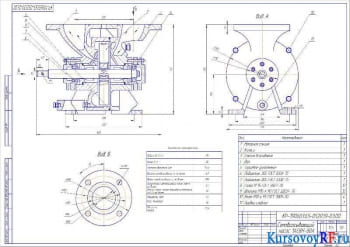

Разработка проекта топливозаправщика на базе автомобиля Урал АТЗ-6
Код: 02.01.02.02.02Чертежи (в программе Компас) 3 листа плакатов и чертежей
Расчетное проектирование катка на пневмошинах с независимой подвеской прицепной конфигурации
Код: 02.01.02.02.01Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей, спецификации 4 листа

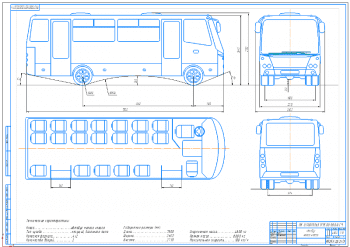

Проектирование автобуса малого класса для городских пассажирских перевозок
Код: 02.01.02.02.12Чертежи (в программе Компас 3Dv) 2 листа

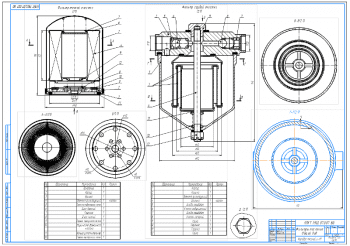

Проектирование силовой установки для колесного тягача грузоподъемностью 12 тонны с расчетом системы охлаждения
Код: 02.01.02.02.13Чертежи (в программе Компас 3Dv) 3 листа, спецификация
ВУЗ Московский автомобильно – дорожный институт
В категории находятся курсовые работы по конструированию специализированной техники на базе автомобилей, а также дорожных катков, грейферных захватов. Каждый отдельный комплект документации состоит из пояснительной записки и приложения с чертежами, схемами, графиками, таблицами. Все материалы доступны для просмотра, скачать курсовые, выпускные квалификационные работы можно по ссылкам на страницах.
Автомобильная техника
На базе колёсных машин собирают самоходную технику для выполнения различных работ:
- перевозка товаров, сырья, продукции;
- подъём, погрузка грузов;
- тушение пожаров;
- уборка улиц;
- полив;
- транспортировка строительных растворов и др.
Основные конструктивные части автомобиля:
- шасси – совокупность механизмов, обеспечивающих передачу крутящего момента от двигателя к колёсам;
- кузов (грузовая платформа) – служит для помещения груза или дополнительного оборудования;
- силовая установка – двигатель внутреннего сгорания (бензиновый или дизельный);
- кабина водителя – оборудованное место для управления транспортным средством, здесь расположены руль, педали, рычаги, включатели, контрольные приборы.
Дорожные катки
Это специальная техника для строительства дорог. Рабочими органами являются большие металлические вальцы (цилиндры), установленные вместо колёс. При движении они послойно уплотняют материал (песок, гравий, асфальтобетонную смесь). Наружная поверхность вальцов бывает гладкой, решётчатой, кулачковой. На некоторых моделях устанавливают пневмоколёсные катки.
Классификация по способу передвижения:
- самоходный – имеет собственную двигательную установку;
- прицепной – агрегатируются тягачами (тракторами), оказывает давление на обрабатываемую поверхность только через рабочий орган;
- полуприцепной – масса частично распределяется на рабочий орган и тягач.
Грейферы
Данное грузозахватное приспособление устанавливается на стреле крана, экскаватора, служит для погрузки сыпучих, крупнокусковых материалов, лесной продукции. Представляет собой челюстной хватательный ковш. Рабочие элементы грейферов приводятся в действие канатами, гидравликой, сжатым воздухом или электродвигателем.
Подготовленные курсовые проекты
В подборке собраны курсовые работы с готовыми чертежами по нескольким направлениям:
- проектирование полноразмерной техники;
- разработка отдельных механизмов (гидропривод, силовая установка);
- исследование эксплуатационных параметров, характеристик узлов.
Примеры тематики оформленных курсовых работ:
наименования |
учебная дисциплина |
количество чертежей |
Расчетное проектирование прицепного катка на пневматических шинах |
Машины и агрегаты для содержания аэродромов |
2 |
Разработка проекта топливозаправщика (базовая модель Урал АТЗ-6) |
Автомобилестроение |
3 |
Вычисление стрелового автокрана с гидроприводом |
ПТМ |
4 |
Проектирование и исследование гидравлического подъемника грузового самосвала |
Автомобили |
4 |
В перечне подготовленных проектов присутствуют и другие разработки. Каждый посетитель может выбрать по нужной тематике любую из них.
