Проектирование автомобильного крана грузоподъемностью 14 тонн

Пояснительная записка (в программе Word) 36 с., 7 рис., 10 источников
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 6 листов

Описание

Проект по дисциплине «Автомобилестроение»

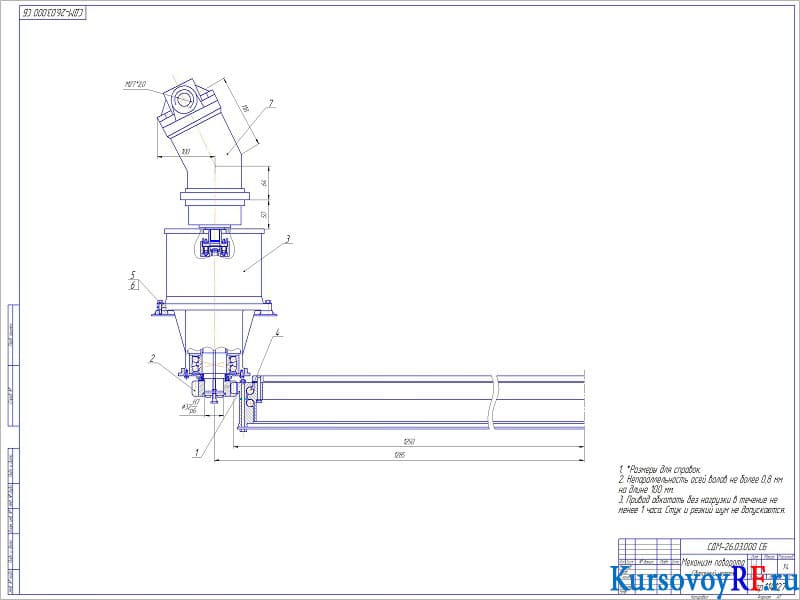

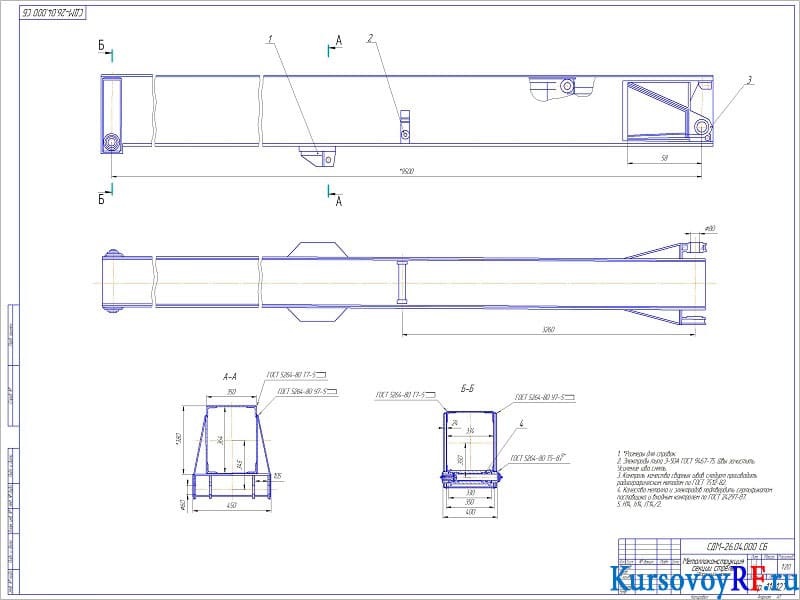

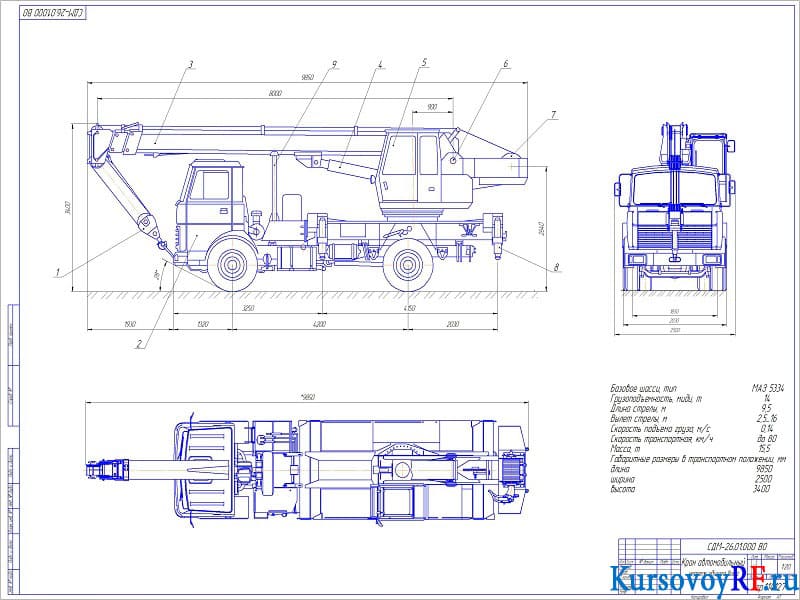

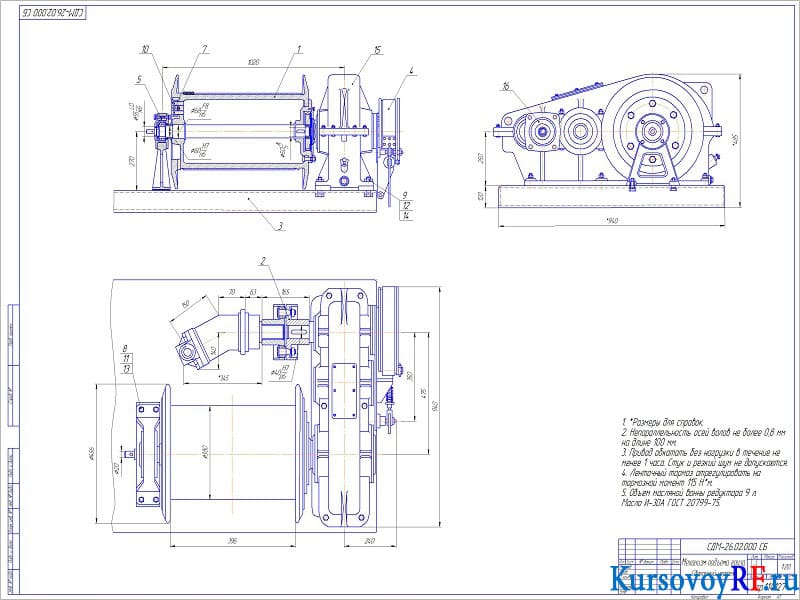

В данной курсовой работе был спроектирован автомобильный кран на базе автомобиля МАЗ. В качестве прототипа выступил кран КС-3577. В ходе проектирования был произведен расчет основных механизмов крана. Произведен выбор каната двойной свивки ЛК-Р ГОСТ 2688-80 конструкции 6х19 маркировочной группы 1764 МПа диаметром 19,5 мм для механизма подъема груза. Рассчитан барабан диаметром 320 мм. Подобран аксиально-поршневой гидромотор 210.20 по ТУ 223444-75, имеющий полезную мощность 23,6 кВт. Выбран редуктор Ц2-400 с передаточным отношением 50,94, мощностью 25,7 кВт. Металлоконструкция крана рассчитывалась на прочность. Кран – на устойчивость.
