Пояснительная записка (в программе Word) 31 с., 5 источников
Чертежи (в программе Компас 3Dv и AvtoCAD) 3 листа, спецификация
ВУЗ
Описание

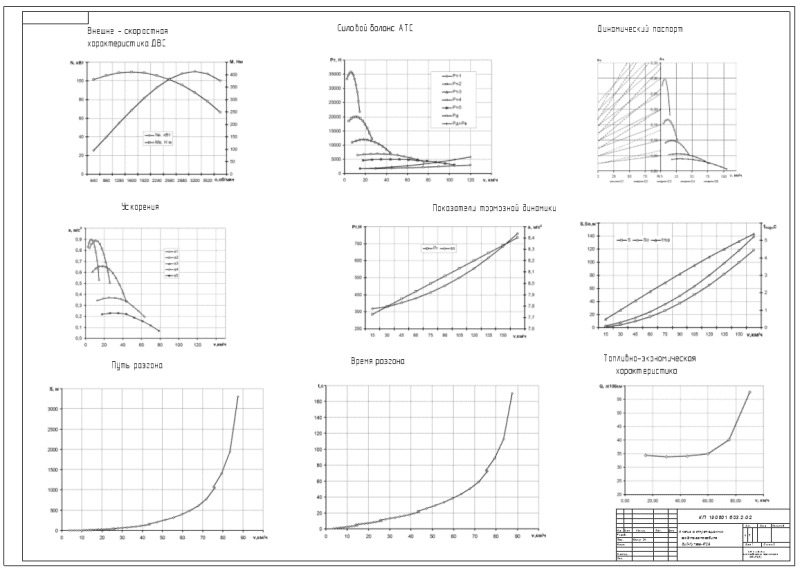

В курсовой работе выполнен проектный расчет основных эксплуатационных свойств автомобиля ЗиЛ-Купава: тягово-скоростных, тормозных свойств и топливной экономичности. А также поверочный расчет карданной передачи.
Чем совершеннее конструкция АТС и лучше его техническое состояние. Тем выше показатели эксплуатационных свойств. Поэтому автомобиль, его системы и механизмы проектируются таким образом, чтобы он имел определенные эксплуатационные свойства, требуемые для заданных условий эксплуатации и обеспечивающие его наиболее эффективное использование.
Исходные данные для расчета эксплуатационных свойств автомобиля ЗиЛ-Купава-4729:
|
Тип двигателя |
К |
|
|
Максимальная мощность двигателя |
кВт |
110 |
|
Угловая скорость вращения коленвала двигателя при максимальной мощности |
об/мин |
3200 |
|
Число ступеней КПП |
|
5 |
|
Передаточные числа трансмиссии |
|
|
|
1 |
|
7,18 |
|
2 |
|
4 |
|
3 |
|
2,4 |
|
4 |
|
1,38 |
|
5 |
|
1 |
|
Главная передача - двойная |
|
6,33 |
|
Маркировка шины |
|
9R20 |
|
Вес автомобиля с полной нагрузкой |
Н |
120000 |
|
Собственный вес автомобиля в снаряженном состоянии, включая массу водителя |
Н |
80000 |
|
Габаритная ширина автомобиля |
м |
1,93 |
|
Высота автомобиля |
м |
3,43 |

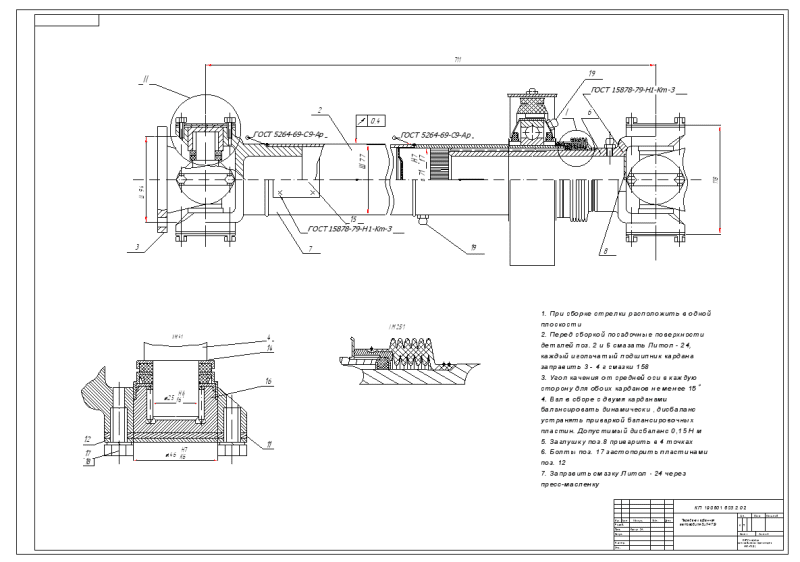

Карданная передача состоит из двух карданных валов. На валу идущего от коробки передач установлена подвесная опора.
При выполнении поверочного расчета карданной передачи исходными данными стали:
- максимальный момент ДВС
- передаточные числа коробки передач и дополнительной коробки
- внутренний и наружный диаметр трубы вала, из справочной литературы
- длина карданной передачи, из справочной литературы
При поверочном расчете карданной передачи выполнены:

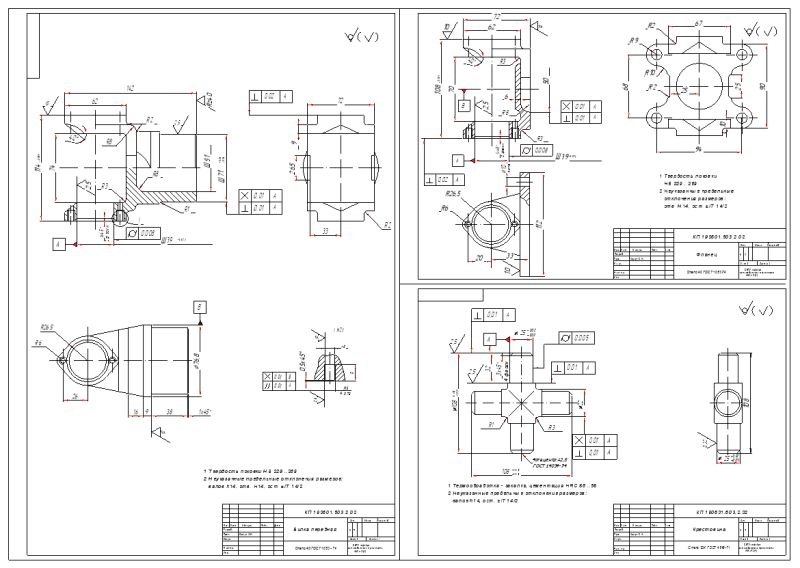

- расчет крестовины
- расчет вилки карданного шарнира
- расчет игольчатого подшипника.
- расчет трубы вала карданной передачи
- расчет шлицевого соединения
