Пояснительная записка (в программе Word) 44 с., 3 рис., 2 источника
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 1 лист
ВУЗ УГАТУ
В курсовой работе на основании представленных исходных данных была рассчитана магнитная цепь. Определены конфигурация, основные параметры, сердечник статора и ротора. Рассчитаны обмотка статора и магнитная цепь, построена характеристика холостого хода. Вычислено индуктивное и активное сопротивление обмотки статора для установившегося режима. Определены размеры обмоток и постоянные времени и сопротивление обмоток статора при установившемся режиме. Произведены вентиляционный и тепловой расчет, а также механический расчет вала, найдены масса и динамический момент инерции. В графической части работы били представлены чертежи основных деталей и генератора синхронного.
Дополнительные материалы: Таблица Магнитный расчет в Excel 2 листа, Таблица наименование участка в Word 1 стр.
Чертежи
-

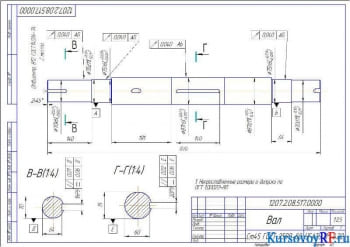

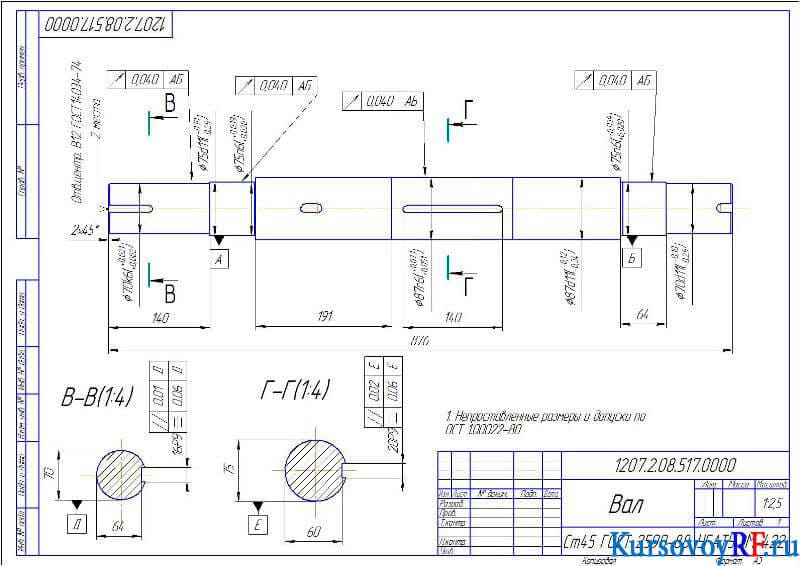

Чертеж Деталь Вал (формат А3)
-

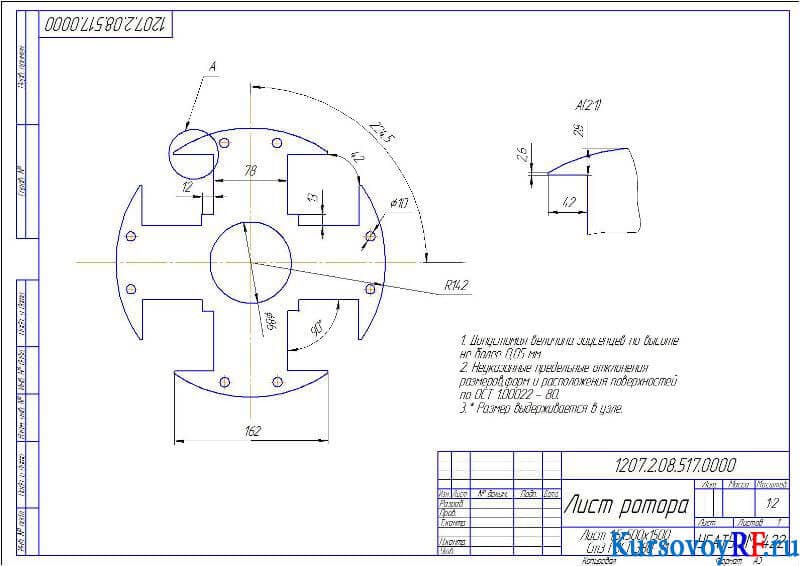

Чертеж Деталь Лист ротора (формат А3)
-

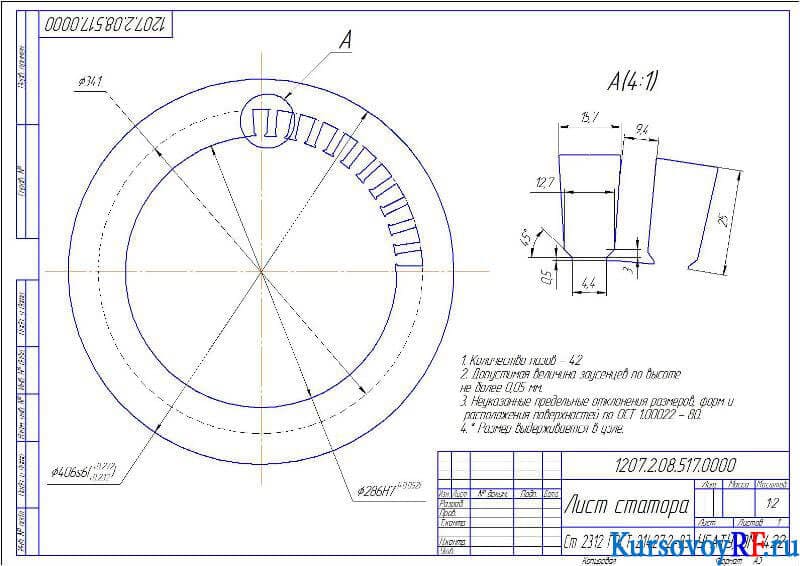

Чертеж Деталь Лист статора (формат А3)
-

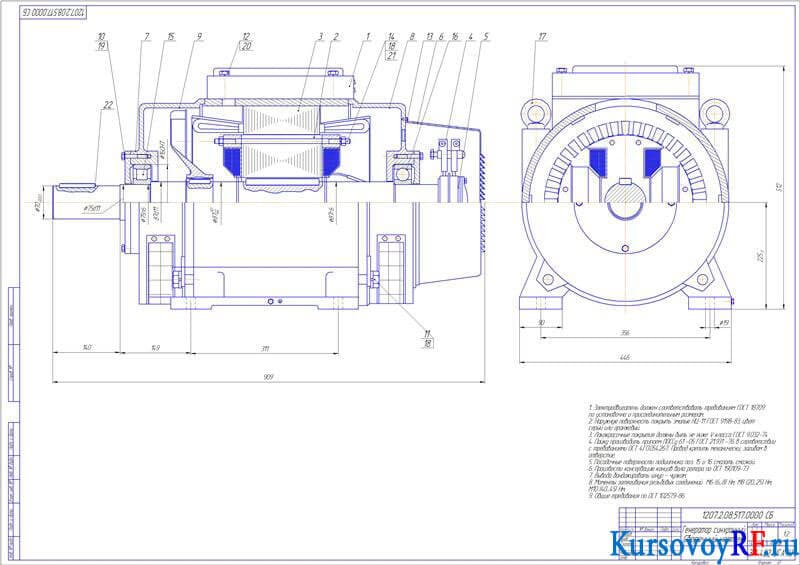

Чертеж Генератор синхронный, Сборный чертеж (формат А1)
