Выпрямитель потока – проектирование кондуктора

Код: 02.01.01.04.101
Разместил: Антонио

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 13 с., 2 рис., 10 источников
Чертежи (в программе Компас) 3 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Казанский Государственный Технический Университет им. А.Н. Туполева

В представленной курсовой работе было рассмотрено основное назначение детали и условия работы. Произведен расчет усилий резания на операцию + мощность. Осуществлен выбор оборудования, инструментного материала и СОЖ. Определено назначение глубины резания и подач. Выполнено нормирование операции, найдена расчетная длина прохода. Произведен расчет приспособления на усилия зажима, определены зажимное и исходное усилия. Проведена проверка приспособления на погрешность обработки. Выполнено краткое описание работы проектируемого приспособления. В графической части работы были представлены чертежи приспособления для сверлильной операции, эскиза наладки и выпрямителя потока. Дополнительные материалы: 5 дубликатов чертежей в Автокаде.

Чертежи

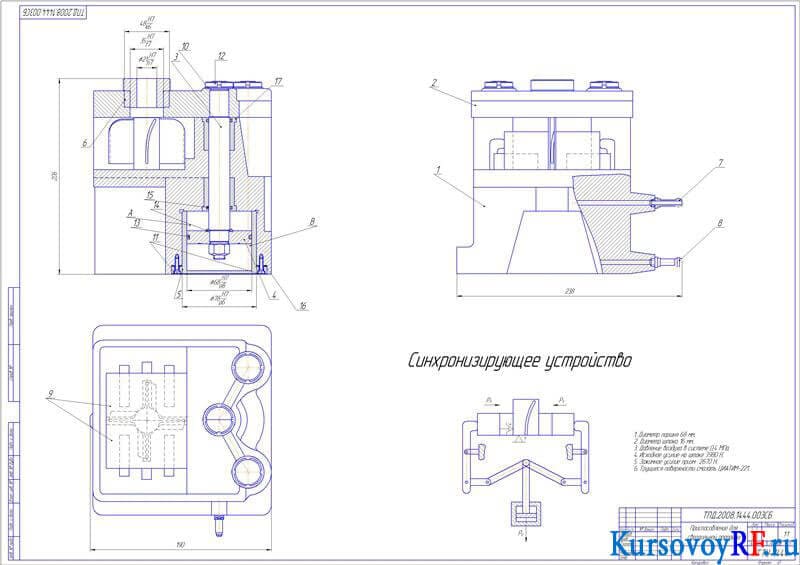

  1. Чертеж Приспособление для сверлильной операции (формат А1)

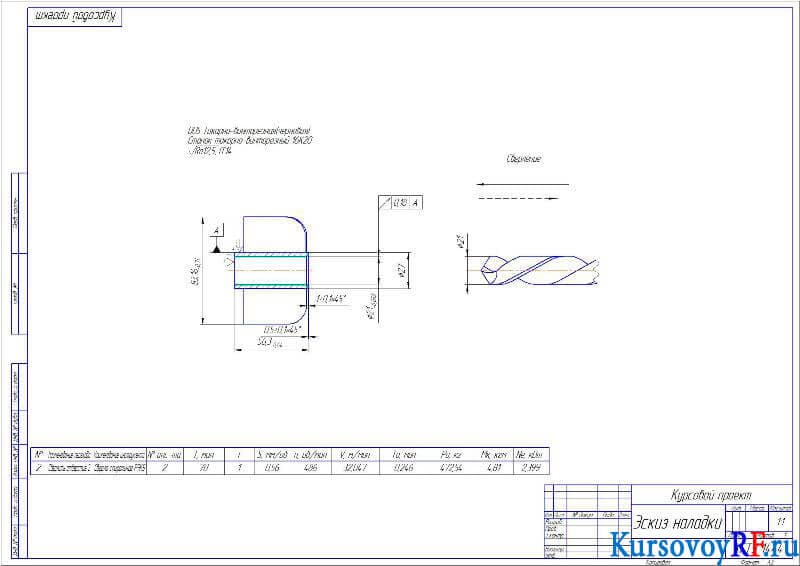

  2. Чертеж Эскиз наладки (формат А2)

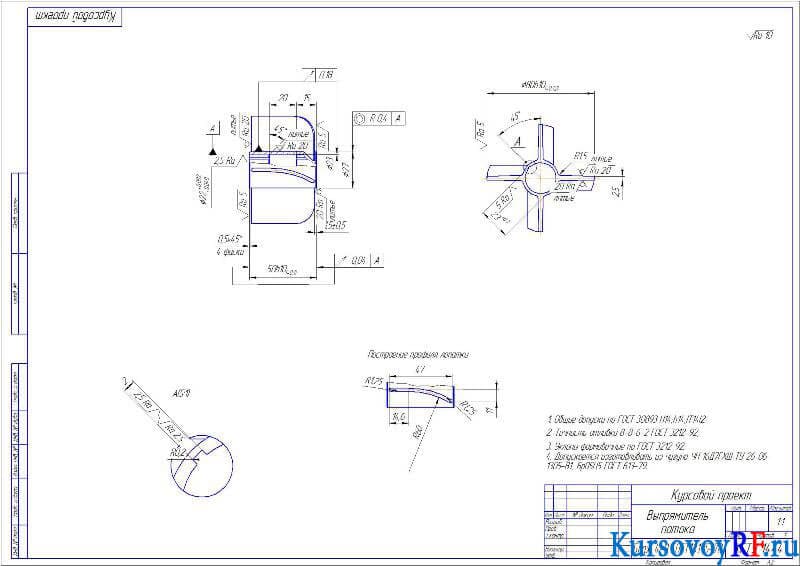

  3. Чертеж Выпрямитель потока (формат А2)
