Курсовое проектирование режущего инструмента для радиального станка модели 2М55

Описание

 Проект по дисциплине «Металлорежущие станки»

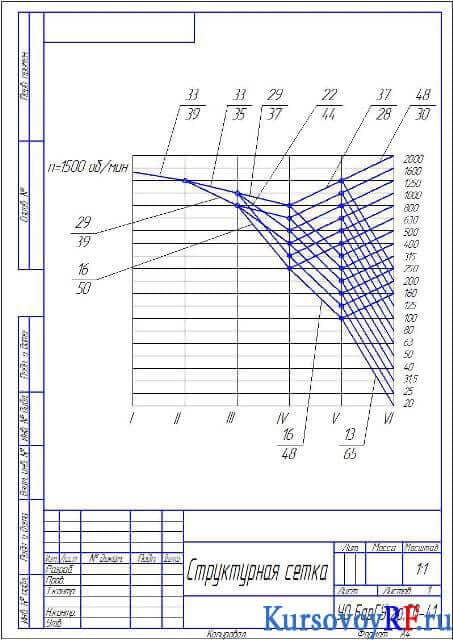

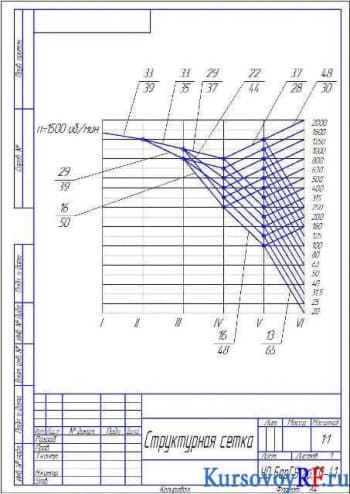

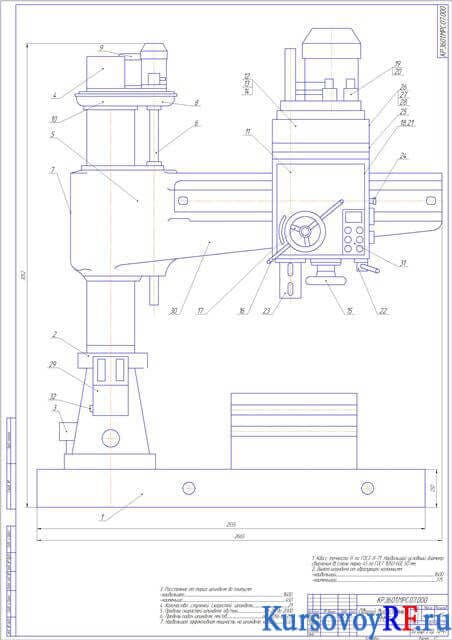

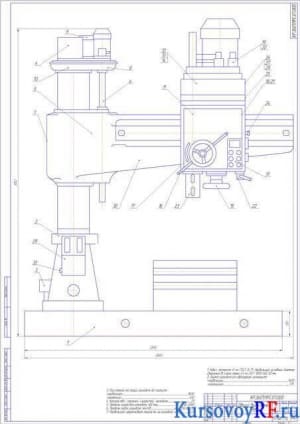

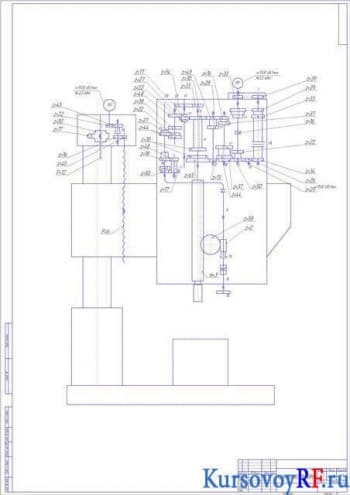

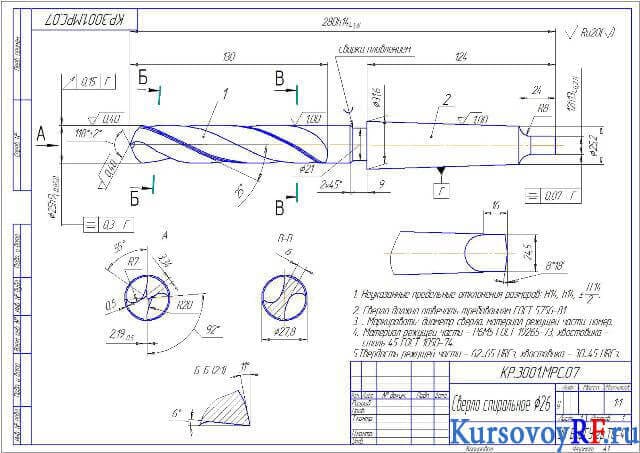

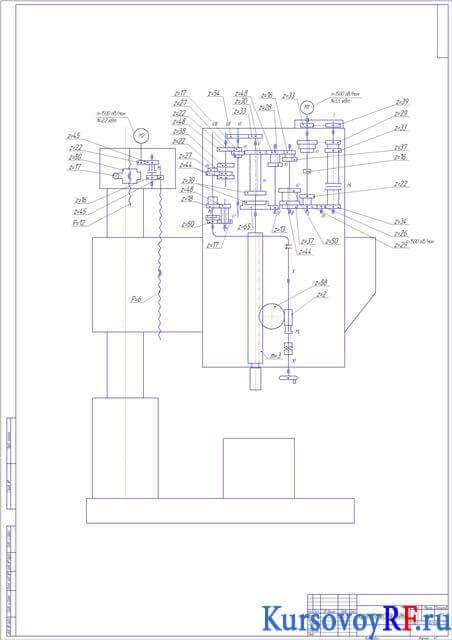

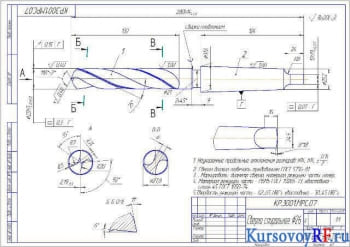

В курсовом отражены модели станков и их классификация. Отражена общая информация о металлорежущих станках с представленной видовой структурой. Выполнен анализ конструктивных особенностей современных станков аналогичных проектируемому, Представлено назначение и принцип работы станка с изображением компоновочной схемы сверлильного станка и техническими характеристиками, основными узлами и органами управления. Представлены виды движений в станке с конструктивными особенностями станка. Определены базовые элементы станка с обоснованием типа направляющих и выбора материала, а также обоснованием конструктивных особенностей базовых элементов. Представлен кинематический анализ станка с описанием схемы станка. Отражена инструкция по эксплуатации и обслуживанию станка, с обеспечением техники безопасности и экологии при работе. Отражена экономическая обоснованность эффективности станка. Представлено назначение режущего инструмента с видовой классификацией, и техническими требованиями предъявляемыми к инструменту. Представлены конструктивные элементы с геометрическими параметрами инструмента с расчетами.
