Курсовая разработка специального приспособления для обработки детали фрезерованием

Описание

 Проект по дисциплине «Технологическая оснастка»

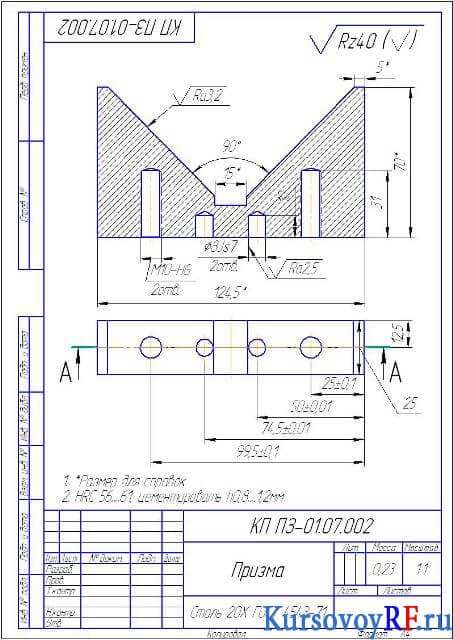

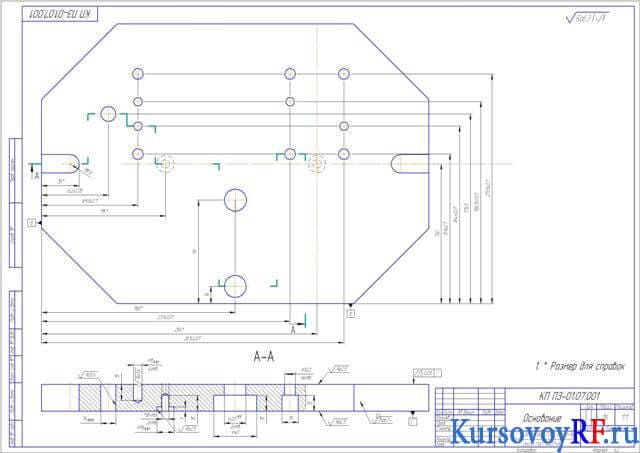

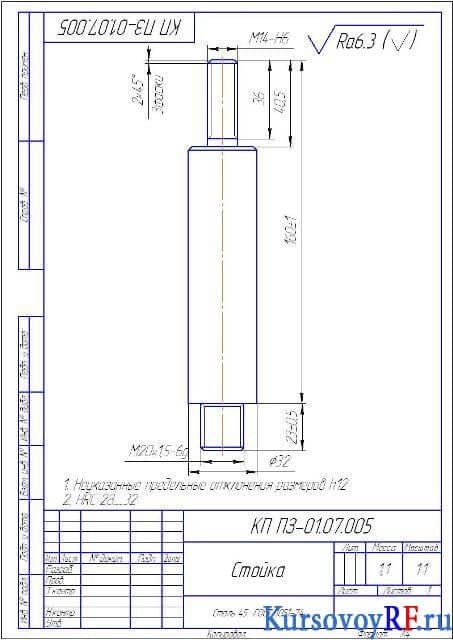

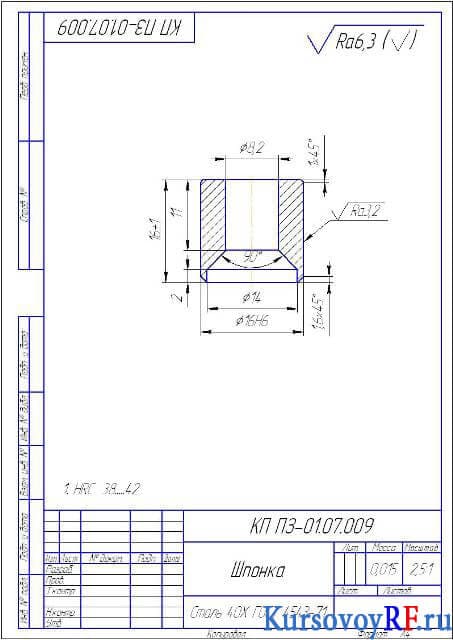

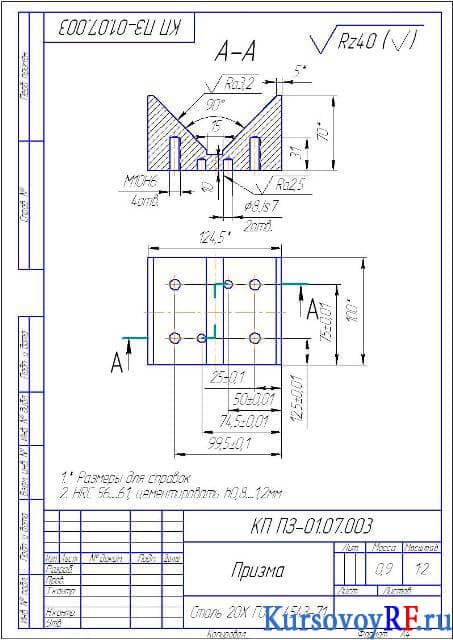

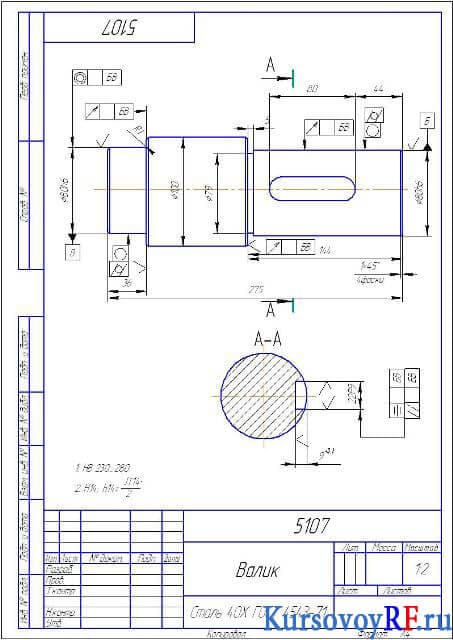

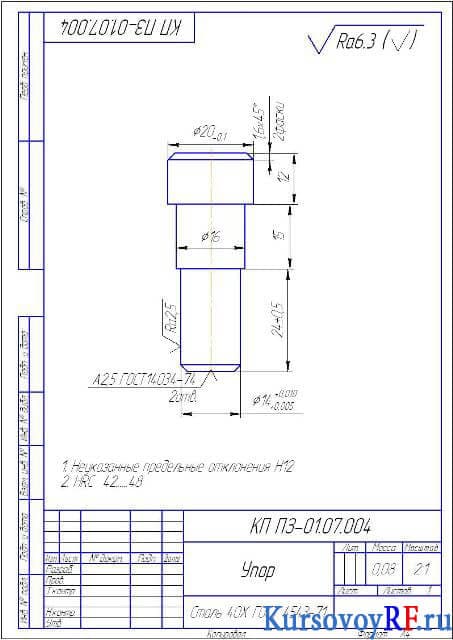

В курсовом проекте отражена отрасль машиностроения, видовая структура технологической оснастки, ее практическое применение, задачи, решаемые с их помощью, назначение. Представлена разработка специального приспособления для обработки детали его применение, конструктивные особенности и принцип действия с изображением эскиза приспособления для фрезерования. Выполнена проверка условий, без возможности перемещения заготовки в приспособлении по шести ступеням свободы в соответствии с ГОСТ и расчетом погрешности базирования. Определены усилия зажима заготовки в приспособлении, с расчетом приспособления на прочность и графическим изображением эпюры изгибающих моментов. Проанализировано приспособление с целью уменьшения его металлоемкости. Дополнительные материалы: операционная карта в формате Компас – 1 лист.
