Курсовая разработка устройства для горизонтального растачивания отверстия

Описание

 Проект по дисциплине «Технологическая оснастка»

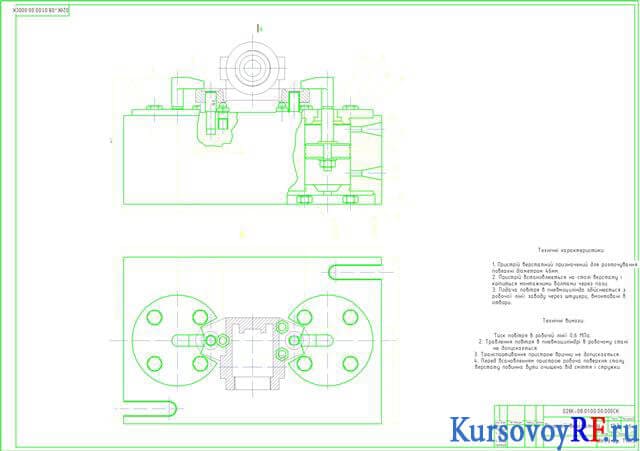

В проекте представлены задачи машиностроения, внедрение новейших технологий в производство. Разработана маршрутизация механической обработки детали. Разработана схема базирования изделия с указанием всех необходимых точек и сил закрепления. Отражены установочные элементы при ориентировании заготовок в пространстве, а также качества необходимые для опорных элементов. Графически представлена схема базирования заготовки. Представлен выбор структурной схемы устройства и конструкции зажимного устройства с изображением структурной схемы и конструкции устройства. Выполнен текущий расчет погрешностей обработки с расчетом сил резания и сил закрепления изделия в устройстве. Сделан силовой расчет устройства с конечным выбором зажимного устройства и привода к нему. Представлено описание конструкции с принципом действия.
