Анализ станочного приспособления для расточки отверстия курсовой расчет с чертежами

Описание

 Проект по дисциплине «Технологическая оснастка»

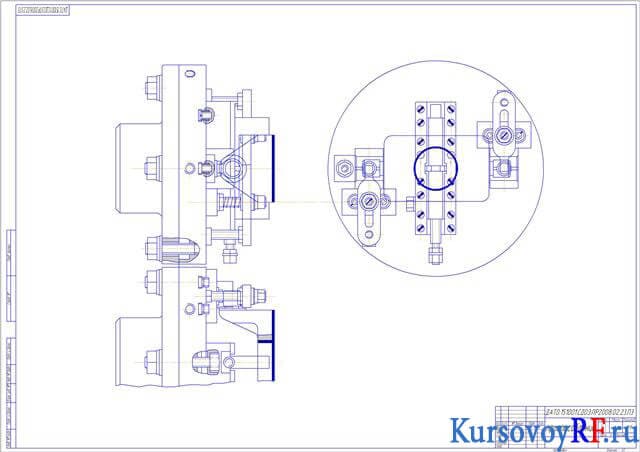

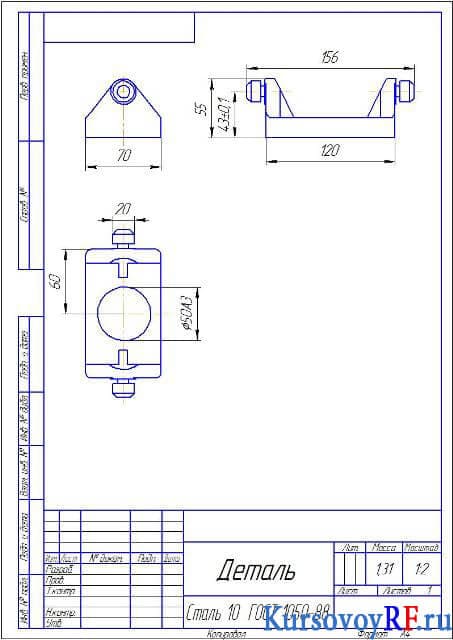

В курсовом представлены технологические процессы поточного и массового производства. Обозначена применяемость станочных приспособлений в производственной структуре. Отражена экономическая обоснованность конструктивных особенностей приспособлений. Выполнен анализ станочного приспособления для протачивания плоскости и растачивания отверстия в люльке на токарном станке. Описаны конструктивные особенности с детальным представлением в системе установки приспособления для подрезания плоскости. Выявлена схема базирования детали в приспособлении с графическим изображением по двум опорным точках в призмах. Графически представлены рабочие чертежи детали приспособления и схема общего вида приспособления. Дополнительные материалы: деталь в формате Компас 3D -1 лист, ведомость документов в формате Компас – 1 лист.
