Курсовое проектирование приспособления для растачивания отверстия в детали «Корпус»

Пояснительная записка (в программе Word) 19 с., 0 табл., 10 рис., 5 источников, 0 приложений
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

Проект по дисциплине «Технологическая оснастка»

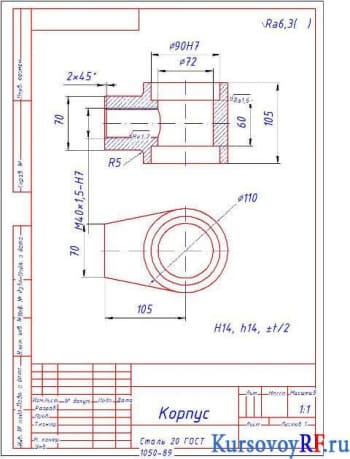

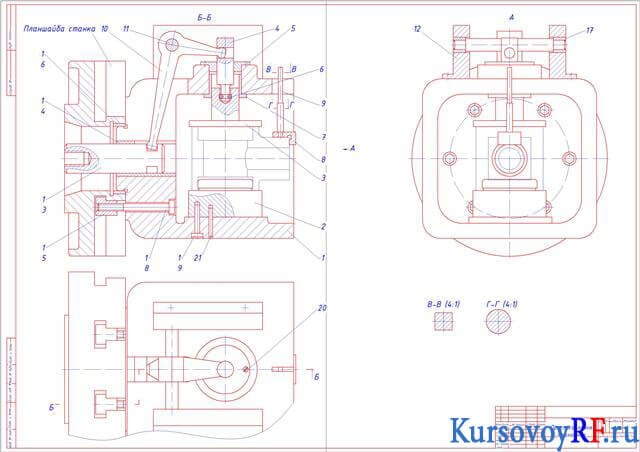

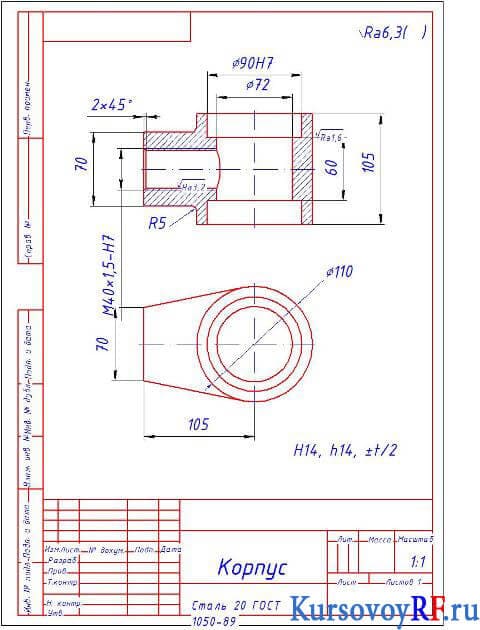

В курсовом проекте проанализирован рабочий чертеж детали, а также данные для проектирования. Графически представлен эскиз обрабатываемой детали. Разработана схема базирования заготовки по производимым операциям. Рассчитаны режимы обработки поверхностей на технологические операции с изображением схемы обработки при растачивании. Разработана схема закрепления детали с общей компоновкой приспособления и изображением принципиальной схемы приспособления. Рассчитана необходимая сила закрепления с изображением расчетной схемы. Сделан расчет параметров силового привода, где определен диаметр поршневого цилиндра, сила зажима. Представлена разработка и описание конструктивных особенностей корпуса, а также описание принципа действия приспособления.
