Курсовое проектирование зажимного приспособления

Описание

 Проект по дисциплине «Технологическая оснастка»

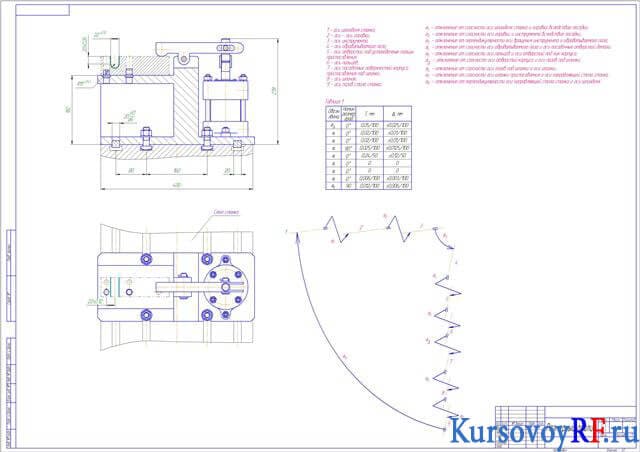

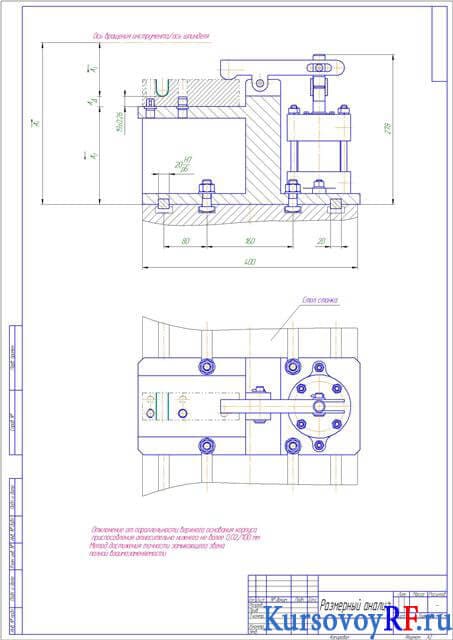

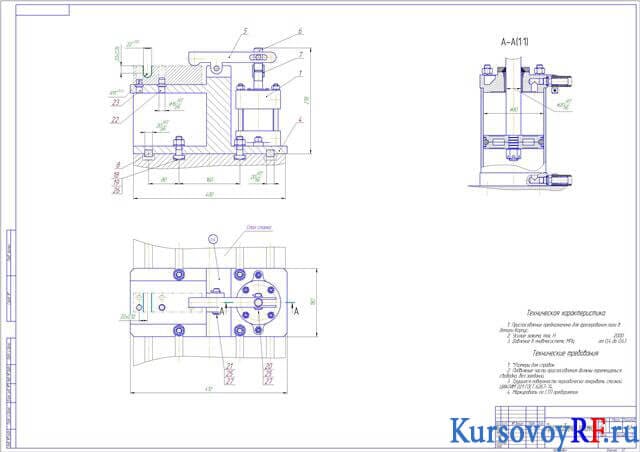

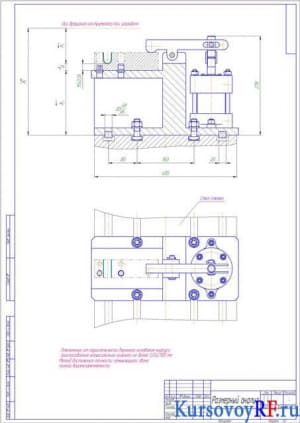

В курсовой работе представлены преимущества станочных приспособлений, их видовая структура. Представлено описание конструктивных особенностей, их назначение и принцип работы. Графически представлен общий вид приспособления. Сделан точностный расчет приспособления с описанием поэтапного расчета и выбором расчетных параметров. Изображена размерная цепь с определением размера замыкающего звена, допуска составляющих звеньев. Рассчитано приспособление на усилие зажима, в том числе определены этапы силового расчета, силы и моменты резания с выбором коэффициента трения заготовки. Составлена расчетная схема и базовое уравнение для расчета зажимного усилия, а также выполнен расчет коэффициента надежности закрепления и графическим изображением схемы действия сил зажима. Представлен прочностный расчет приспособления по слабому звену, с определением задач. Разработана технология процесса сборки приспособления с изображением схемы.
