Проектирование прогрессивного металлорежущего инструмента

Пояснительная записка (в программе PDF) 48 с., 6 табл., 25 рис., 20 источников, 3 приложения
Чертежи (в программе Компас) 6 листов плакатов и чертежей
ВУЗ УО "ВГТУ"

Описание

Проект по дисциплине «Станки и оборудование»

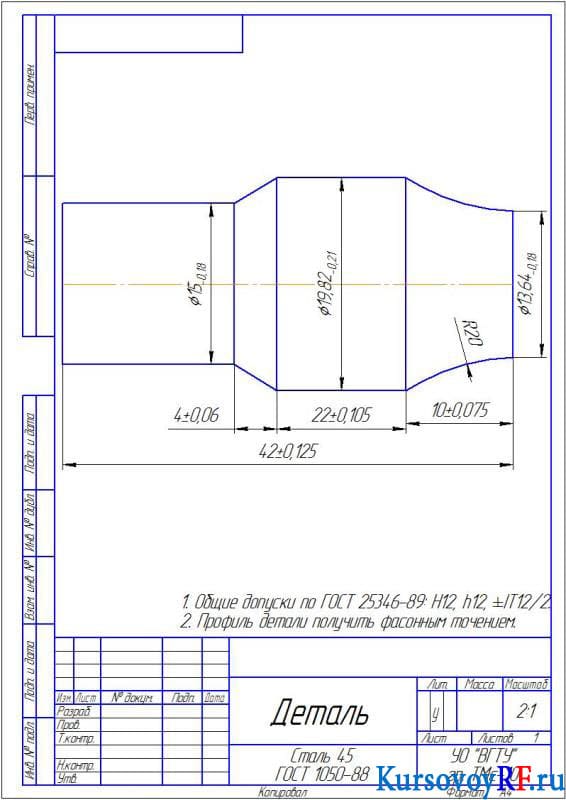

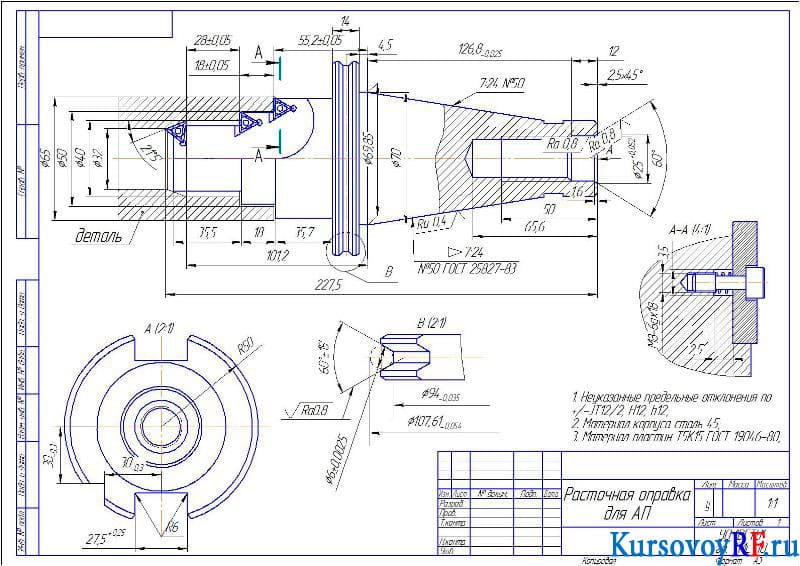

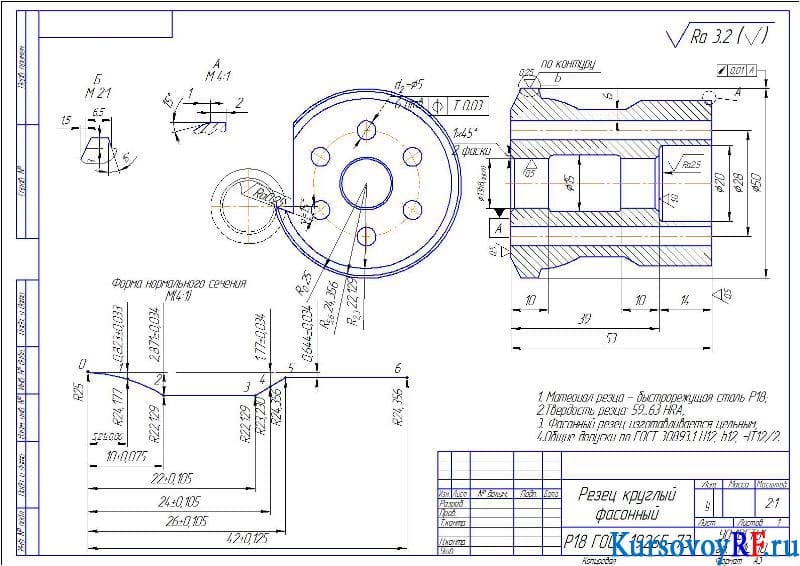

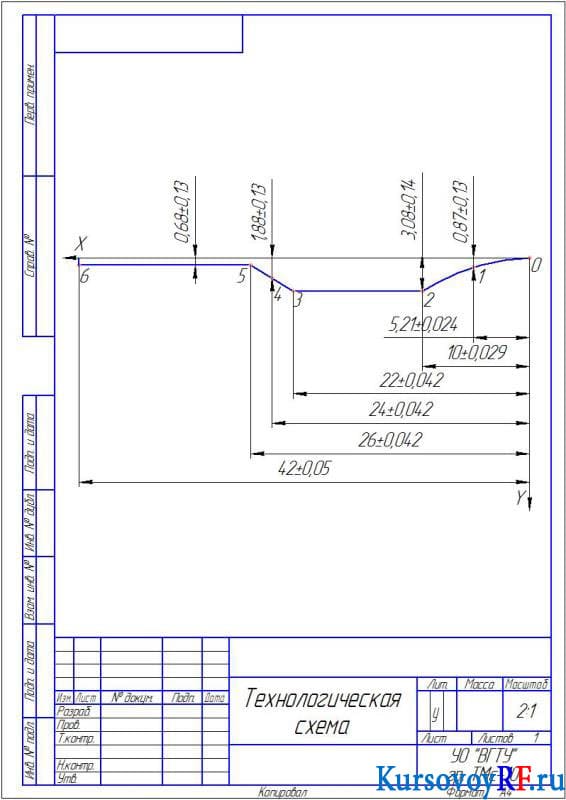

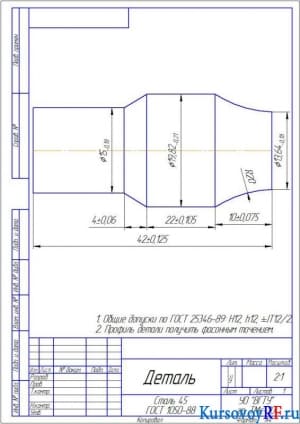

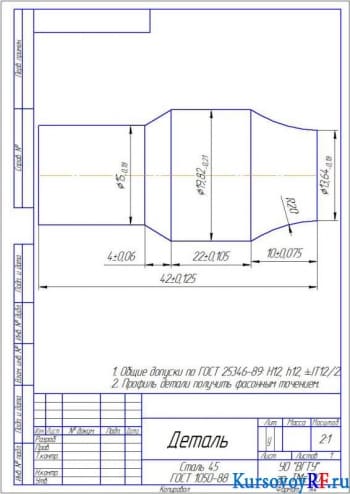

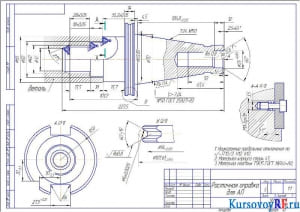

В данной курсовой работе проведен анализ детали для определения возможности обеспечения заданной точности. Представлен исходный эскиз проектируемой детали, определены основные и конструктивные параметры режущего клинка. Рассчитаны допуски на размеры профиля, составлена расчетная схема, разработан инструмент для автоматического производства. Проведен анализ технологической детали, составлен фрагмент технологического маршрута обработки поверхностей детали. Рассмотрены требования к инструментам для станков-автоматов и станков с ЧПУ. Составлен эскиз инструмента, эскиз его крепления на станке и фрагмент подсистемы вспомогательного инструмента. Выполнен расчет на точность и жесткость, представлен чертеж инструмента, разработана схема настройки. Дополнительные материалы: таблица в Word 2 стр.
