Создание проекта металлорежущего станка

Пояснительная записка (в программе Word) 25 с., 3 табл., 9 рис., 6 источников
Чертежи (в программе Компас) 3 листа плакатов и чертежей, спецификации 3 листа
ВУЗ ОмГТУ

Описание

Проект по дисциплине «Станкостроение»

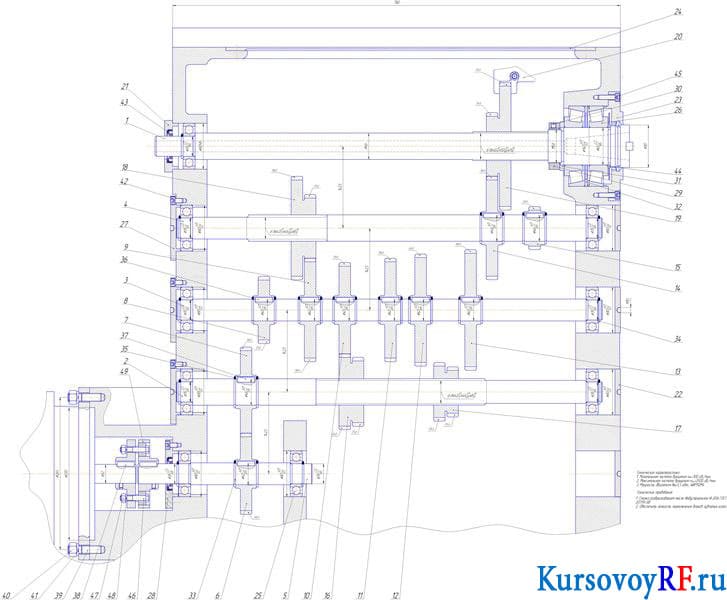

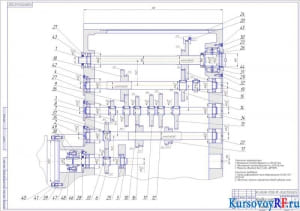

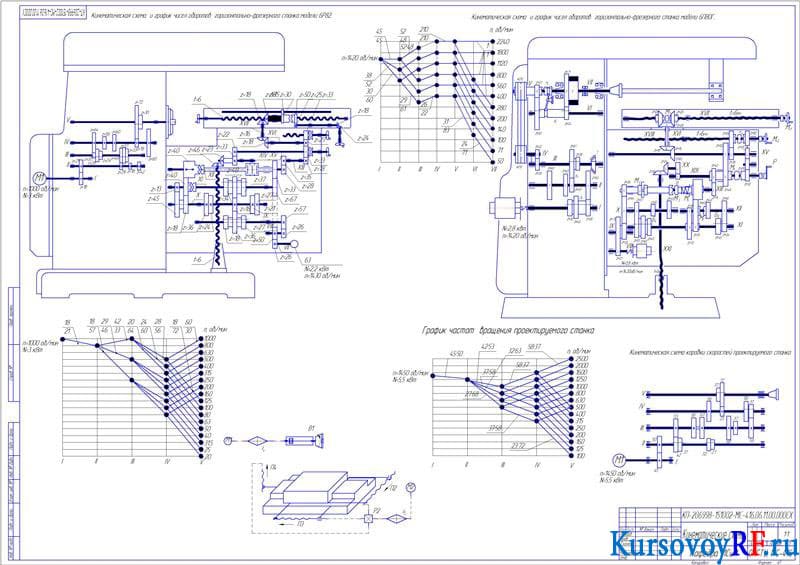

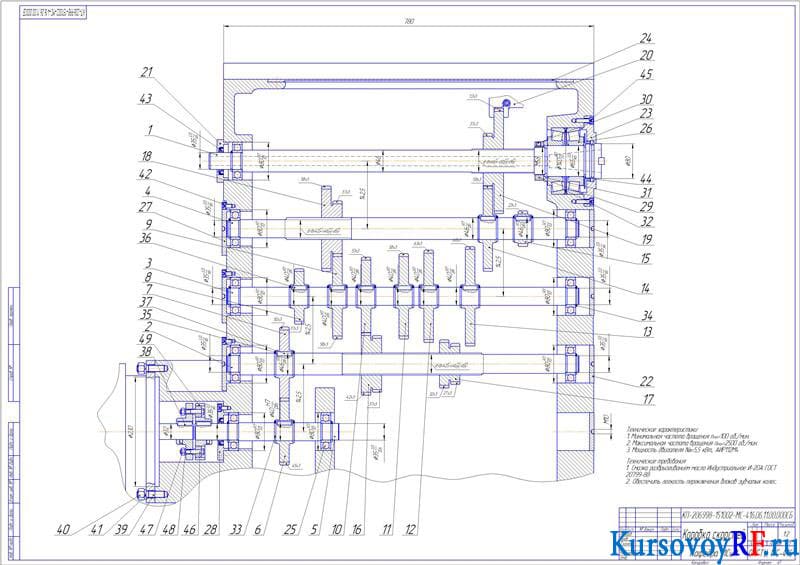

В представленной курсовой работе был проведен анализ поверхностей детали и методов их геометрического образования, составлена структурная схема проектируемого станка. Выполнен расчет режимов обработки на консольно-фрезерных станках, определена мощность двигателя. Разработан эскиз двигателя, разработана кинематическая схема коробки скоростей. Произведён кинематический расчет, построен график частот вращения. Осуществлен выбор структурного варианта коробки скоростей, определено число зубьев шестерен. Представлена кинематическая схема коробки скоростей проектируемого станка. Рассчитана мощность вала, определены крутящие моменты. Выполнен предварительный расчет диаметров валов и расчет цилиндрических прямозубых зубчатых колес. Рассчитаны валы на прочность.
