Расчет коллекторного двигателя мощностью 0,17кВт кратковременного режима работы с применением феррит бариевых постоянных магнитов

Код: 02.01.01.04.91
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 35 с., 1 табл., 0 рис., 1 источник, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрено применение коллекторных двигателей в системах электроприводов. Представлены исходные данные для расчёта. Определены диаметр и длина якоря. Выбрана  конструкция полюса без полюсного наконечника. Выбрана простая волновая обмотка якоря. Приняты число пазов и  коллекторных пластин, число проводников обмотки якоря. Определены обмоточные шаги. Выбраны форма паза для зубцов якоря, тип пазовой изоляции, марка провода. Определены сечение и диаметр провода, плотность тока обмотки якоря. Рассчитаны размеры овальных пазов якоря. Выполнена проверка ширины зубца якоря. Рассчитано сопротивление обмотки якоря при максимально допустимой температуре. Выбран коллектор на пластмассе, определены его диаметр, длина и окружная скорость. Выполнен расчёт коммутационных параметров. Определена конструкция магнитной системы, рассчитаны длина воздушного зазора под полюсом, высота ярма якоря и его индукция. Определены размеры станины. Для расчёта постоянных магнитов получены кривые намагничивания. Рассчитана полная магнитная энергия магнитной цепи электродвигателя. Выполнен расчёт потерь и КПД. Приведена таблица с расчётами рабочих характеристик. Выполнен тепловой расчёт.

Чертежи

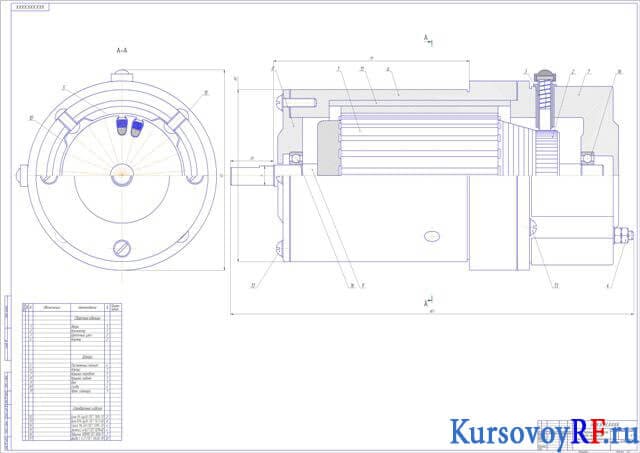

  1. Чертеж коллекторного двигателя малой мощности с постоянными магнитами (формат А0)
