Курсовая работа по устройству механизма арретирования с шаговым электрическим двигателем

Код: 02.01.01.03.04
Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Шифр проекта 02.01.01.03.04
Пояснительная записка (в программе Word) 38 с., 1 табл., 9 рис., 9 источников, 1 приложение
Чертежи (в программе Компас) 6 листов плакатов и чертежей
ВУЗ Саратовский Государственный Технический Университет имени Гагарина Ю. А.

Проект по дисциплине

В курсовой работе описано устройство механизма арретирования с шаговым электрическим двигателем. Выполнен расчет профиля кулачка, коромысла, червячной передачи, контактной пары, храповика, стопорной собачки, толкоющей собачки, кинематический расчет механизма при выборе передаточного отношения, силовой расчет кулачка. Выполнен расчет параметров деталей храпового механизма, кулачкового механизма и валов, контактной пары,нагруженного вала. Проведен выбор шарикоподшипников вторичного вала. Главными приемами  в данной курсовой работе являются проектирования гироскопических устройств, а так же проектирование с конструктивными особенностями.

Чертежи

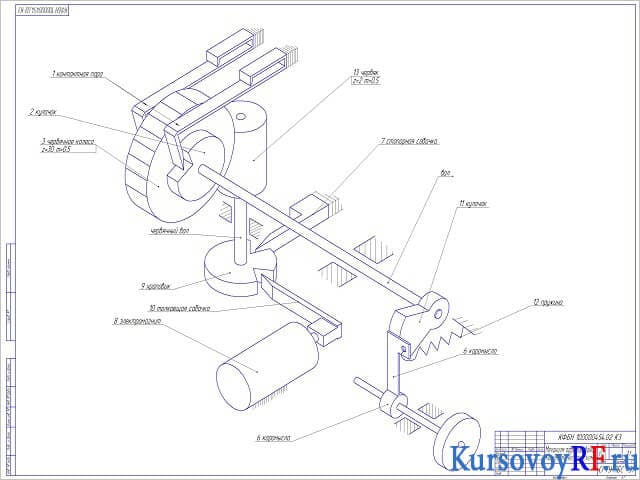

  1. Чертеж механизм арретирования кинематическая схема (формат А1)

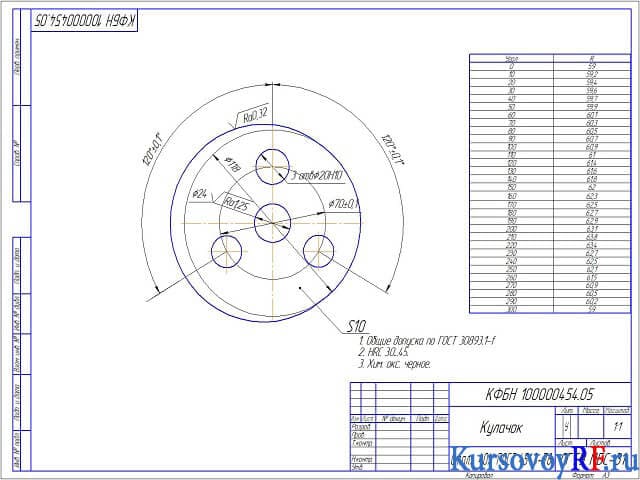

  2. Чертеж деталь кулачок (формат А3)

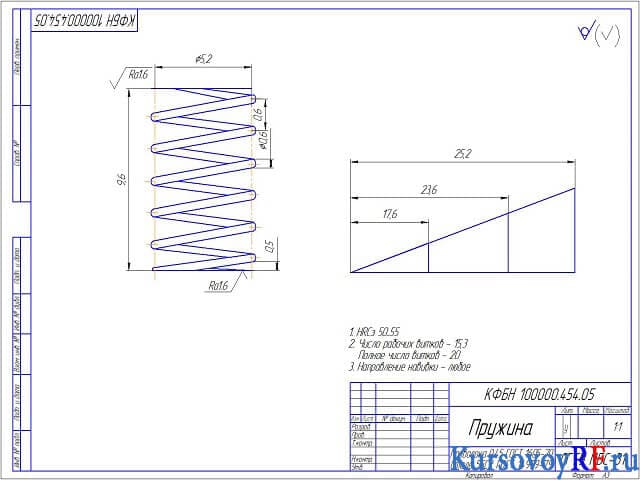

  3. Чертеж деталь пружина (формат А3)

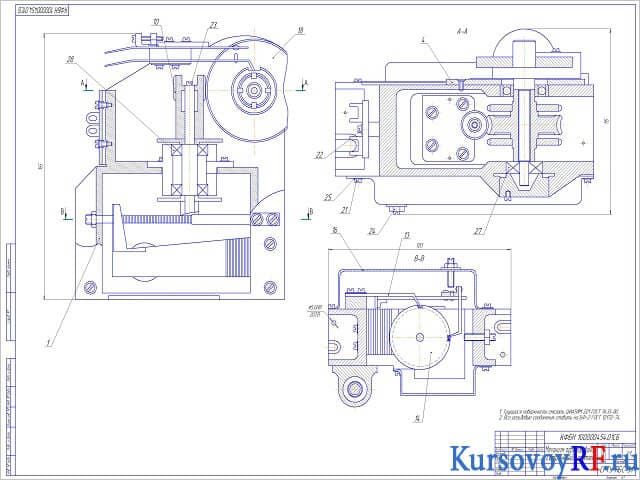

  4. Чертеж механизм арретирования сборочный чертеж (формат А1)

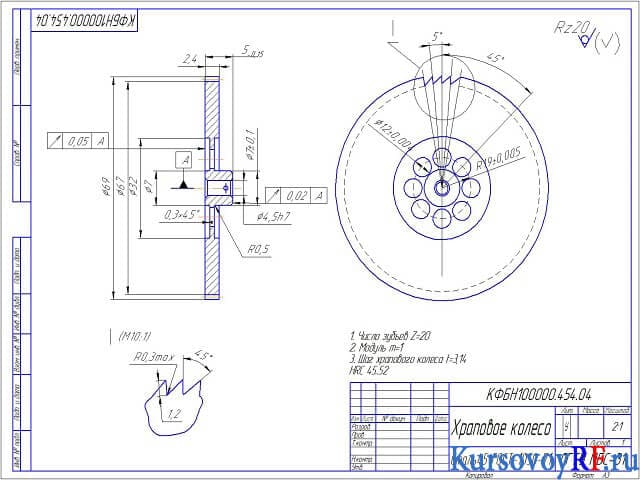

  5. Чертеж деталь храповое колесо (формат А3)

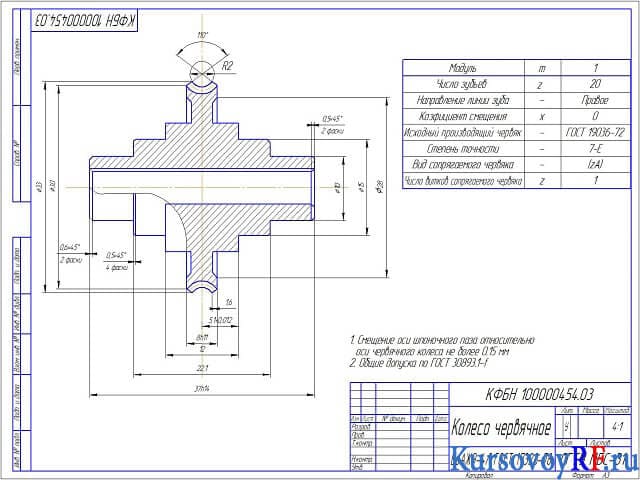

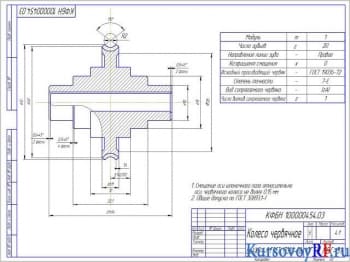

  6. Чертеж деталь колесо червячное (форматА3)
