Регулирование давления газа в газорегуляторном пункте технологического объекта

Код: 02.01.01.03.16
186 рублей
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 74 с., 7 табл., 12 рис., 13 источников, 1 приложение
Чертежи (в программе Компас и Автокад) 6 листов плакатов и чертежей
ВУЗ Ковровская государственная технологическая академия имени В.А.Дегтярева

Проект по дисциплине «ПиСАКиУ»

В курсовой работе проведен анализ системы регулирования давления газа в ГРПШ-400. Произведен выбор прототипа для проектирования РДГ и его особенности. Описан процесс транспортировки газа высокого давления по трубопроводу и снижения давления объекта регулирования, проектирование регулятора давления.  Выполнен расчет конструктивных параметров и условий применения РДГ, расчет мембранно-пружинного механизма регулятора давления газа. Исследована система аварийной и предупредительной сигнализации об изменении параметров давления газа, которая позволяет вести контроль изменения температуры в помещении газорегуляторного пункта, возникновения пожара и несанкционированного доступа.

Чертежи

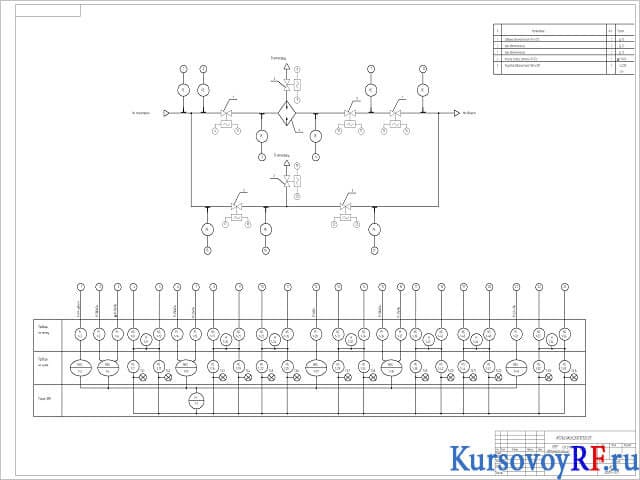

  1. Чертеж  ГРП со схемой автоматизации (формат А1)

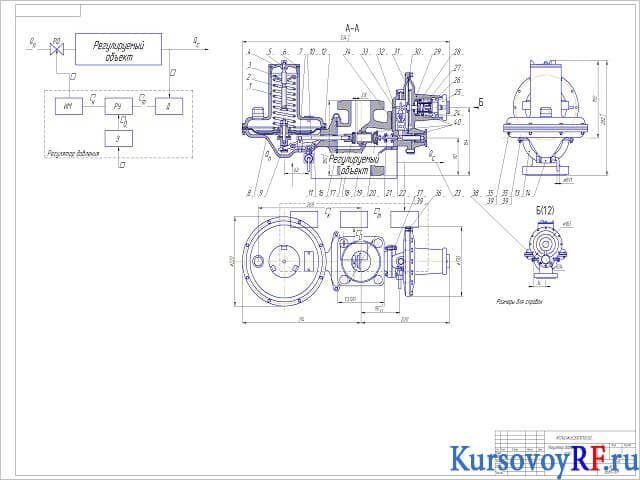

  2. Чертеж регулятор давления газа (формат А1)

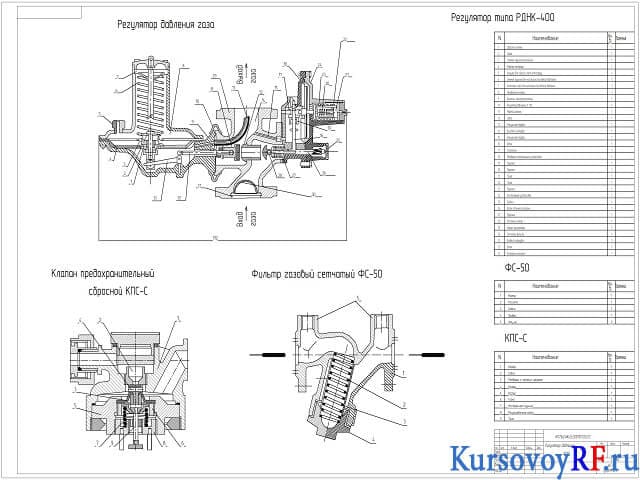

  3. Чертеж деталировка (регулятор давления газа, клапан предохранительный сбросной КПС-С, фильтр газовый сетчатый  ФС-50) (формат А1)

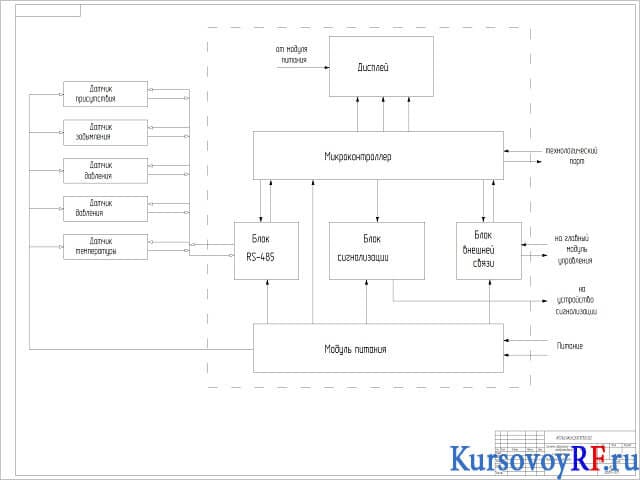

  4. Чертеж система аварийного предупреждения и сигнализации функциональная схема (формат А1)

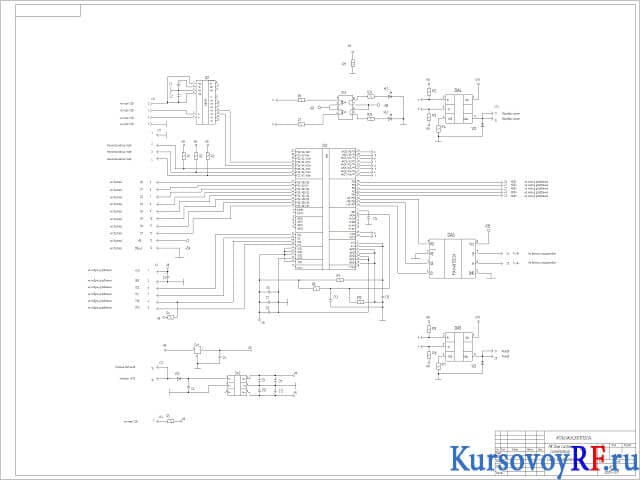

  5. Чертеж МК блок системы сигнализации схема электрическая (формат А1)

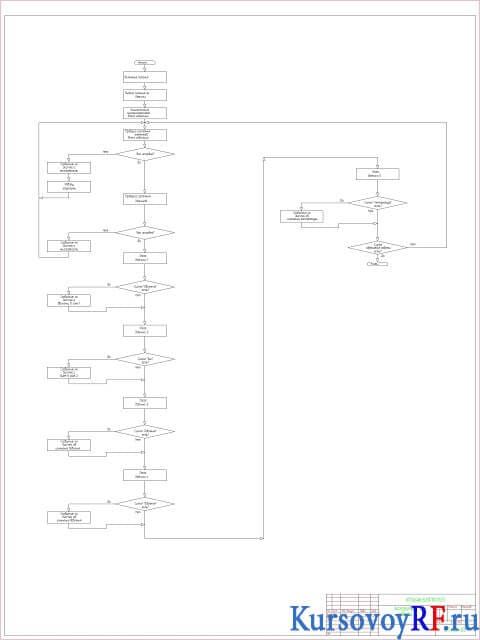

  6. Чертеж алгоритм работы (формат А1)
