Совершенствование послеуборочной обработки зерна с модернизацией триера 3АВ-10.90000

Состав чертежей

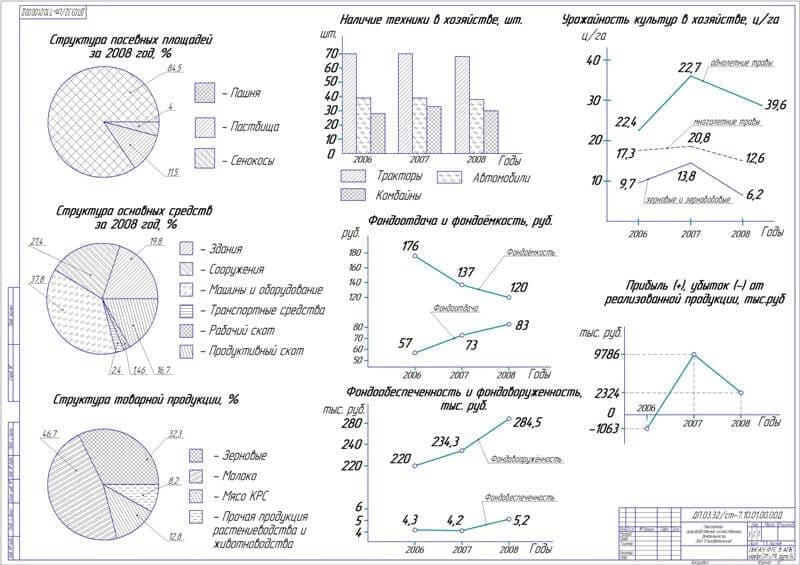

1. Плакат показателей производственно-хозяйственной деятельности  А1

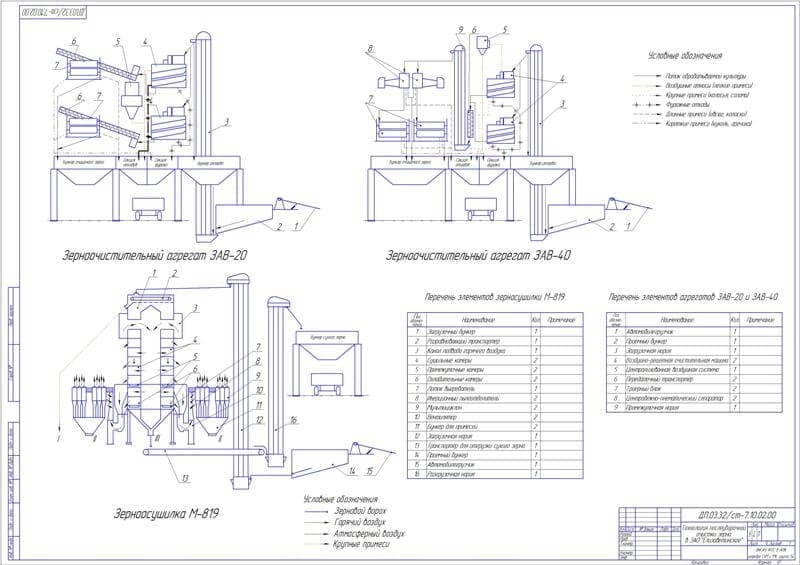

2. Технология послеуборочной очистки зерна  А1

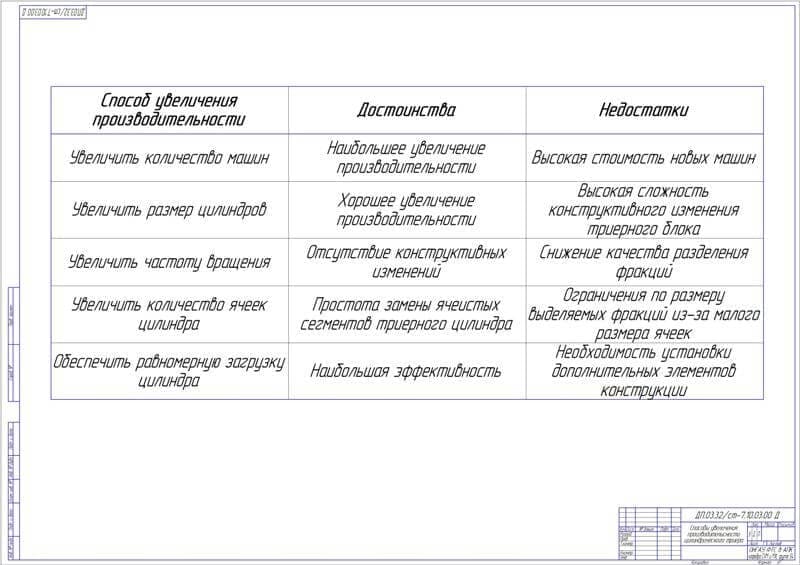

3. Способы увеличения производительности цилиндрического триера А1

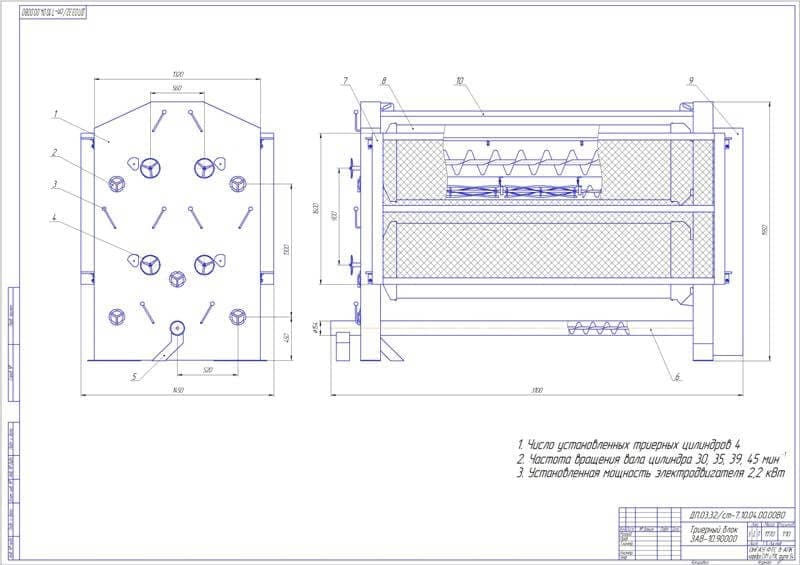

4. Чертёж триерного блока 3АВ-10.90000 А1

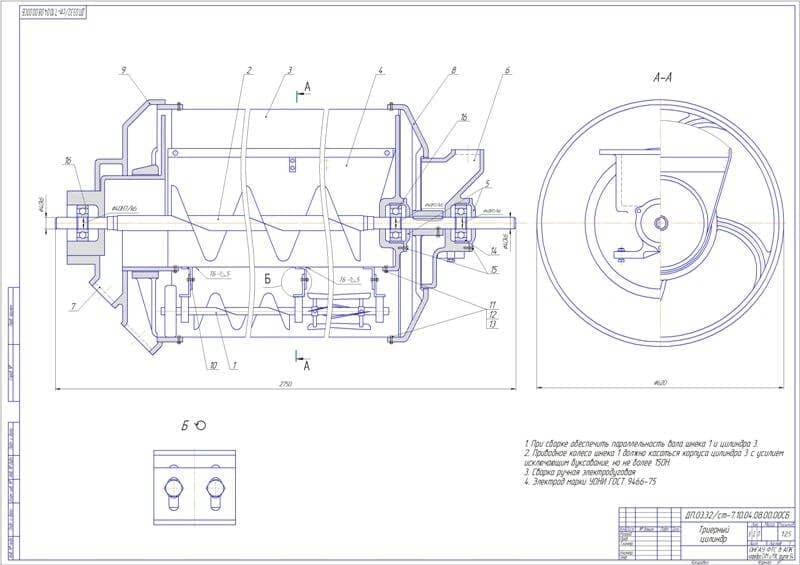

5. Чертёж триерного цилиндра А1

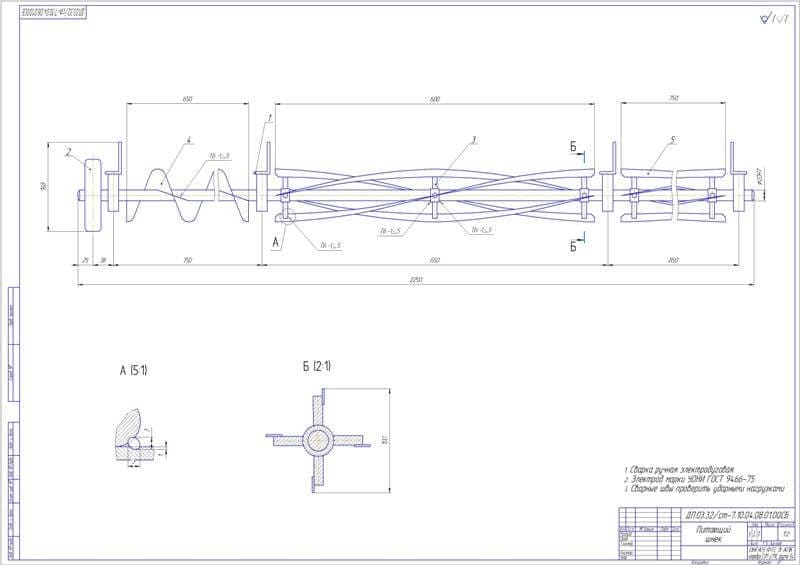

6. Рабочий чертеж питающего шнека А1

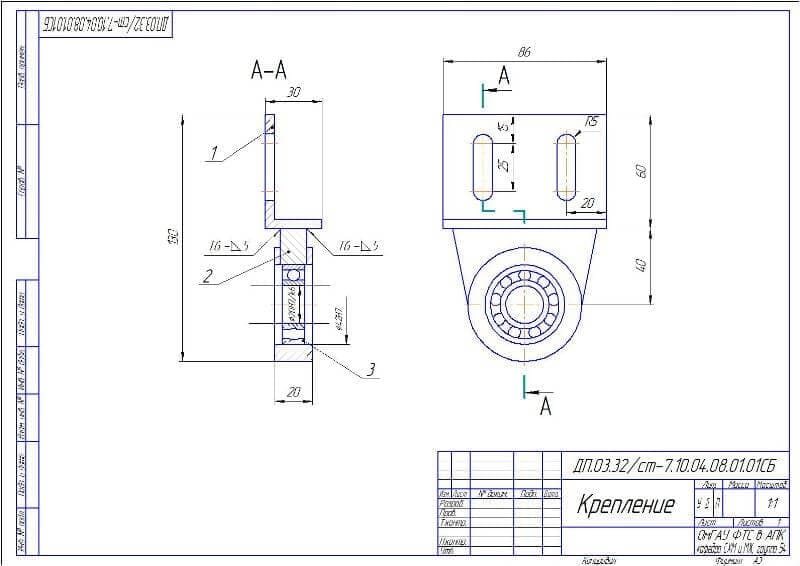

7. Крепление А3

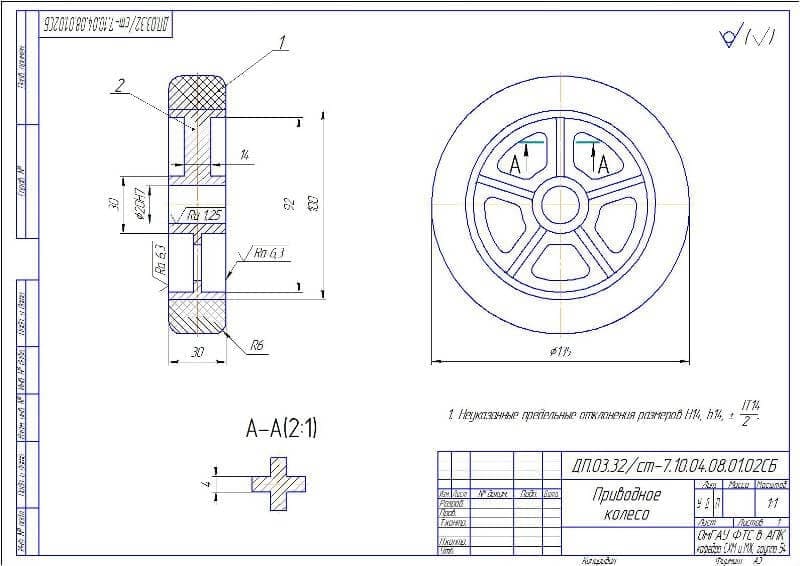

8. Приводное колесо А3

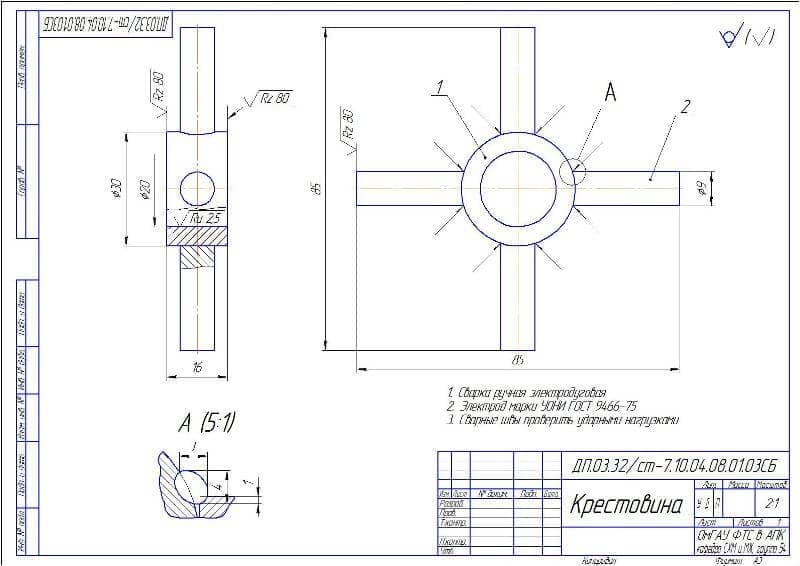

9. Крестовина в сборе А3

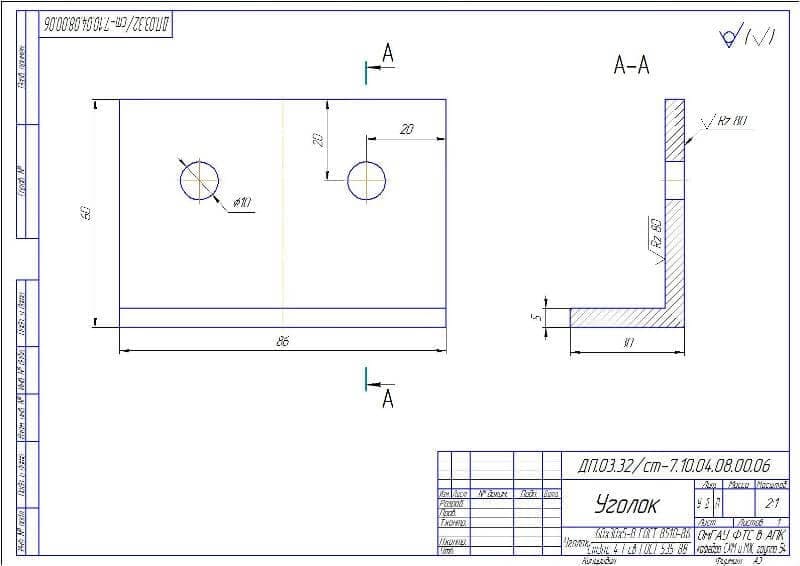

10. Чертёж детали уголок А3

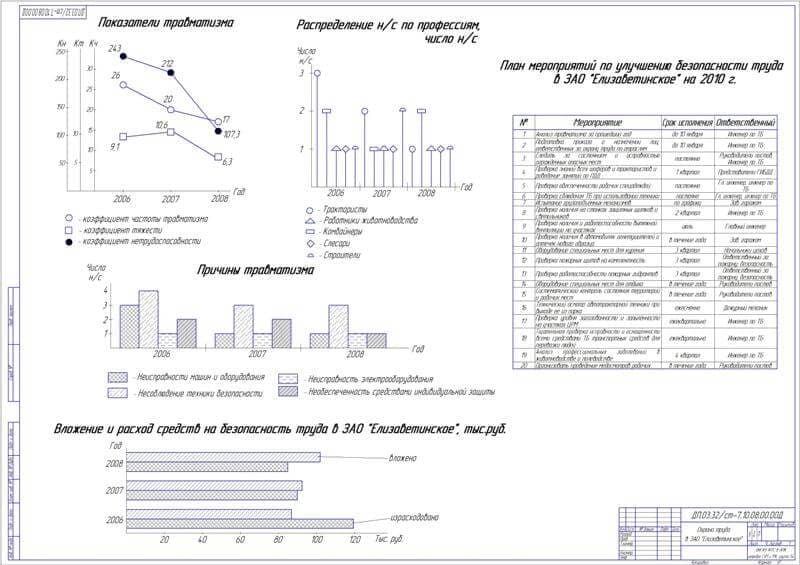

11. Плакат охраны труда  А1

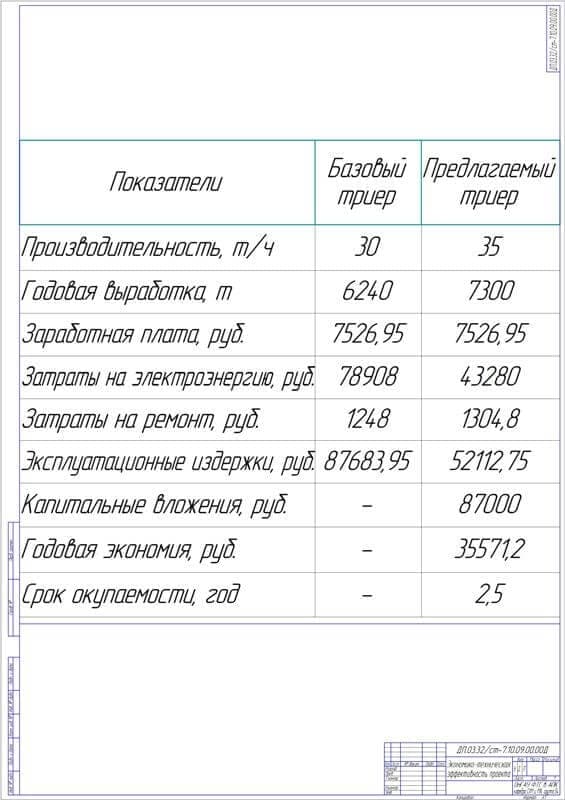

12. Показатели экономико-технической эффективности проекта А1

Описание

В выпускной квалификационной работе произведен анализ проекта совершенствования послеуборочной обработки зерна с модернизацией триера 3АВ-10.90000 в Омской области на примере 3АО «Елизаветинское». Приведен анализ хозяйственной деятельности ЗАО «Елизаветинское», в том числе краткая характеристика хозяйства, природные условия, производственно-экономические условия, производственно-финансовая деятельность, товарность и рентабельность производства, анализ использования машинно-тракторного парка.

В технологической части рассмотрены общие сведения, способы очистки и сортирования, зерноочистительные агрегаты комплексы, а также послеуборочная обработка зерна.

В конструкторской части описан триер 3АВ-10.90000, произведены расчеты на прочность болтового и сварного соединений.

Рассмотрено состояние безопасности жизнедеятельности в хозяйстве, а именно: анализ состояния безопасности труда, производственного травматизма и годового плана хозяйства по улучшению условий труда, а также мероприятия по улучшению безопасности жизнедеятельности на предприятии, и инструкция по охране труда для лиц, работающих на зерноочистительном агрегате.

Приведена экологическая безопасность (нормативно-правовая основа охраны окружающей среды, анализ экологического воздействия, оказываемого при реализации дипломного проекта, мероприятия по охране природы в хозяйстве, технико-экономическое обоснование проекта).

Таким образом, можно сделать вывод, что экономическое состояние ЗАО «Елизаветинское» находится на удовлетворительном уровне, обладает достаточными производственными и трудовыми ресурсами для ведения эффективной производственной деятельности.

Одним из путей снижения себестоимости продукции растениеводства является совершенствование послеуборочной обработки зерна, поэтому для снижения затрат на производство в хозяйстве нами была предложена модернизация триера 3АВ-10.90000, что позволило увеличить его производительность и производительность обработки зерна в целом.

Для обеспечения надежного крепления дополнительного питающего шнека проведен расчет основных узлов и деталей крепления к триерному цилиндру, предложено обрезиненное приводное колесо, обеспечивающее работу разработанного шнека без дополнительных электродвигателей.

Для осуществления контроля за соблюдением требований охраны труда и экологической безопасности предложены мероприятия по улучшению безопасности жизнедеятельности и охраны окружающей среды в ЗАО «Елизаветинское» на 2010 год.

Модернизация триеров 3АВ-10.90000 позволяет увеличить производительность обработки зерна в хозяйстве на семенном материале до 35 т/ч, снизить время хранения зерна на открытых площадках и его потери. Использование усовершенствованных триеров в ЗАО «Елизаветинское» обеспечит экономию электроэнергии при послеуборочной обработке зерна, что составляет 35571,2 рублей.

Окупаемость предложенной модернизации составит два с половиной года.
