Курсовое проектирование и расчет датчика

Пояснительная записка (в программе Word) 0 с., 0 табл., 0 рис., - источника, - приложения
Чертежи (в программе Компас) 9 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Казанский Государственный Технический Университет им. А. Н. Туполева

Проект по дисциплине «Элементы и устройства систем управления»

В работе курсовой разработан датчик. Предоставлена классификация датчиков: температурных, оптических и магнитных, а также дано описание их конструкции. Рассмотрены виды датчиков перемещения индуктивных, а именно одноконтактного и рамочного. Осуществлен подбор устройства проектируемого, описаны его основные элементы  принцип работы. Произведен расчет элементов, для этого составлена эквивалентная схема устройства проектируемого, рассчитана величина выходного сопротивления, мощность, напряжение, площадь сечения полюсного наконечника и размеры сердечника.  Выполнен расчет характеристики статической. Описана конструкция и основные приемы сборки. Представлены чертежи крышки, наладки для электромагнита, основания, подвижной части, датчика, тяги, якоря и сердечника катушки.

Чертежи

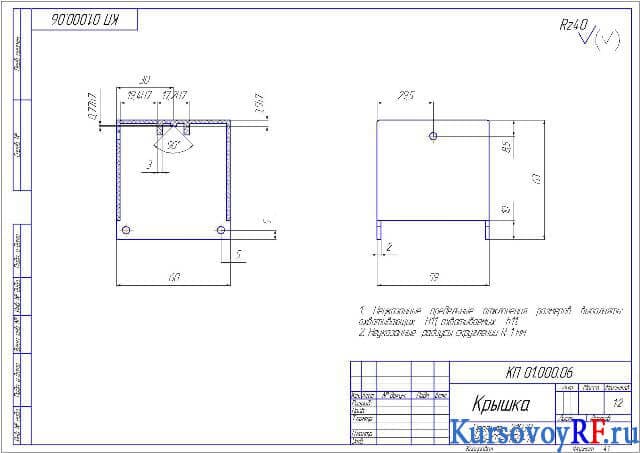

1. Чертеж крышки (формат А3)

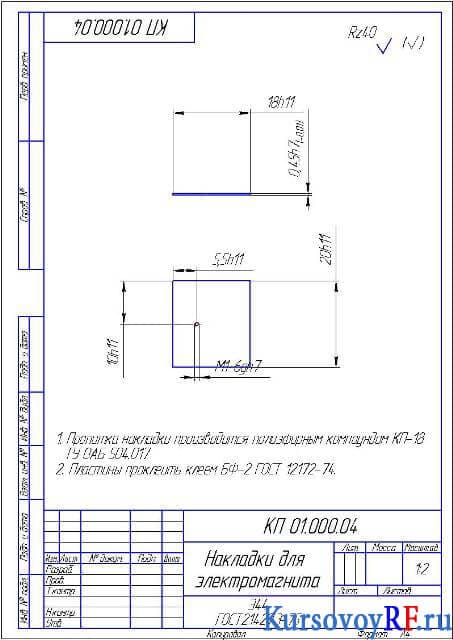

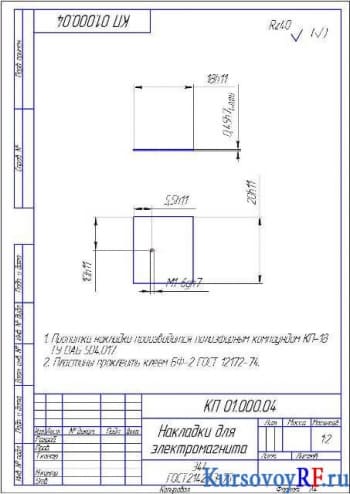

2. Чертеж накладки для электромагнита (формат А4)

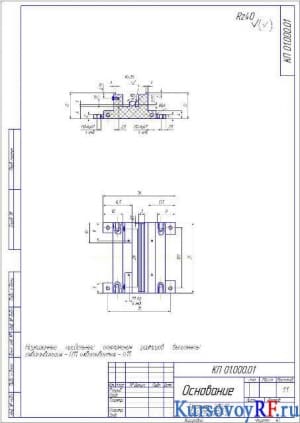

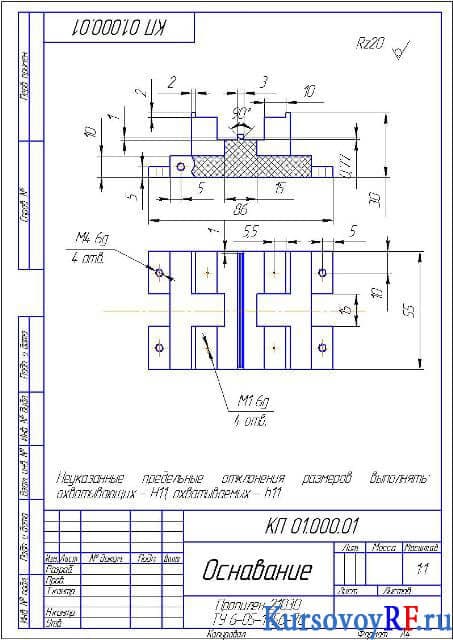

3. Чертеж основания (формат А4)

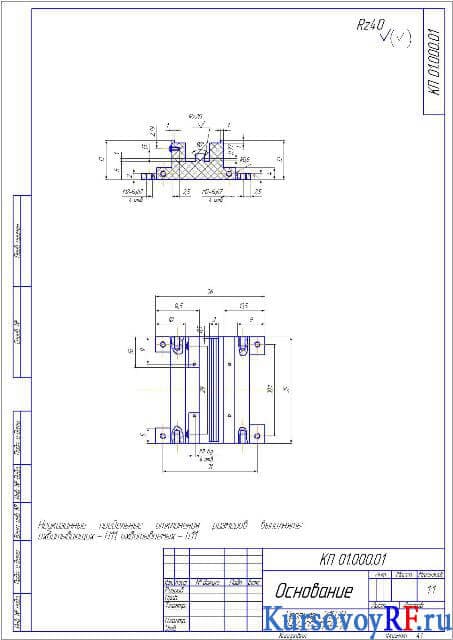

4. Чертеж детали основания (формат А3)

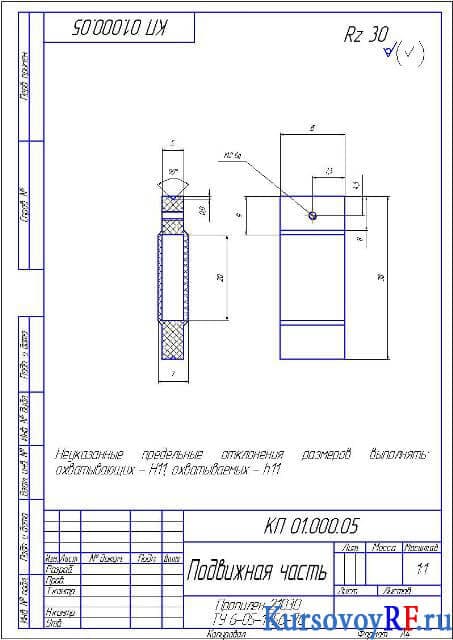

5. Чертеж подвижной части (формат А4)

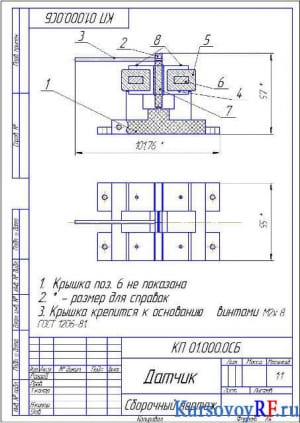

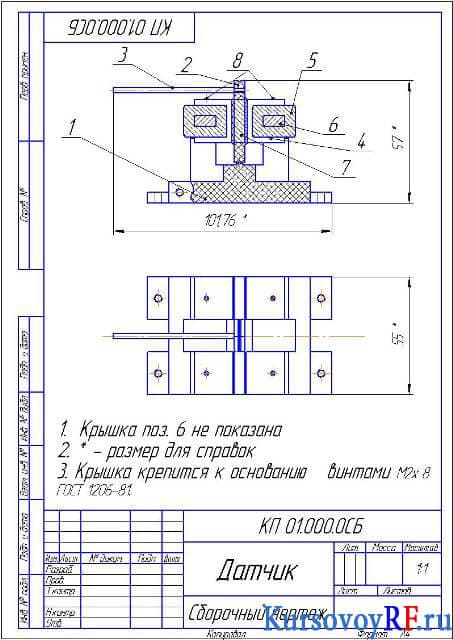

6. Чертеж сборочный датчика (формат А4)

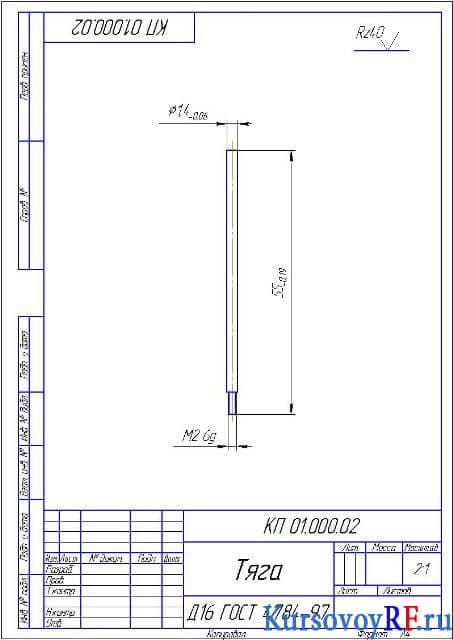

7. Чертеж тяги (формат А4)

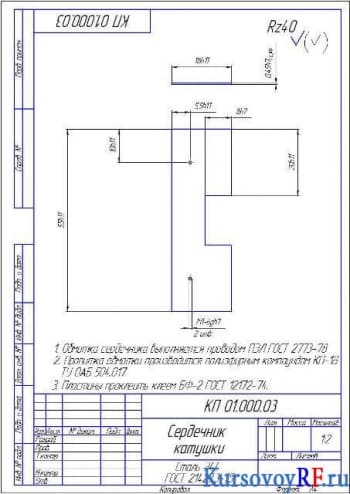

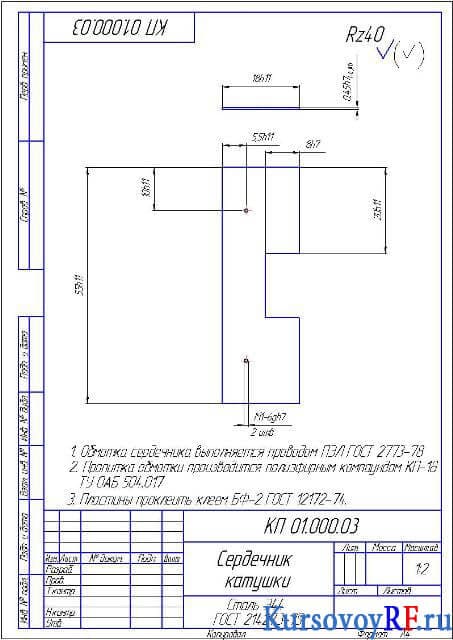

8. Чертеж сердечника катушки (формат А4)

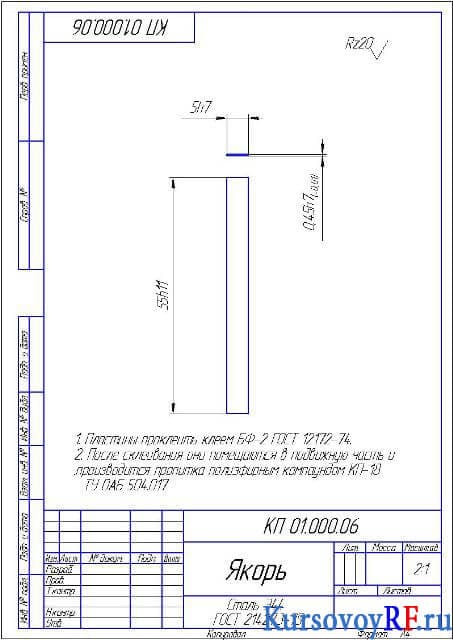

9. Чертеж якоря (формат А4)
