Пояснительная записка (в программе Word) 33 с., 2 табл., 11 источников, 1 приложение
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 1 лист
ВУЗ Уфимский государственный авиационный технический университет
Проект по дисциплине «Авиастроение»
В представленной курсовой работе был выполнен обзор литературы, подобран и обоснован вариант схемы. Составлены структурные схемы с трансформатором на входе и с бестранформаторным входом.
Произведен расчет выпрямителя, емкостного фильтра и трансформатора, осуществлен выбор ключей инвертора, магнитопровода и его типового размера. Определены обмотки трансформатора и потери в трансформаторе, выпрямитель В2 и выходной LC-фильтр. Рассчитаны и подобраны элементы генератора Ройера. Выполнен расчет выпрямителя В3, КПД и массогабаритного устройства, а также конструктивный расчет дросселя. В графической части работы был представлен чертеж электрической принципиальной схемы управляемого выпрямителя.
Чертежи
-

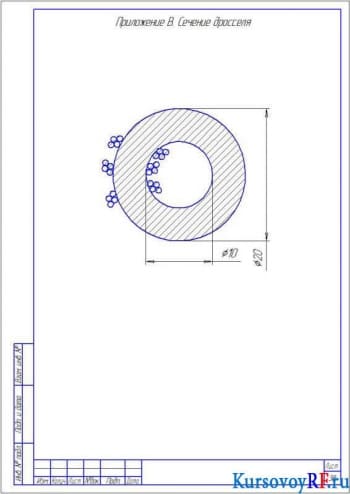

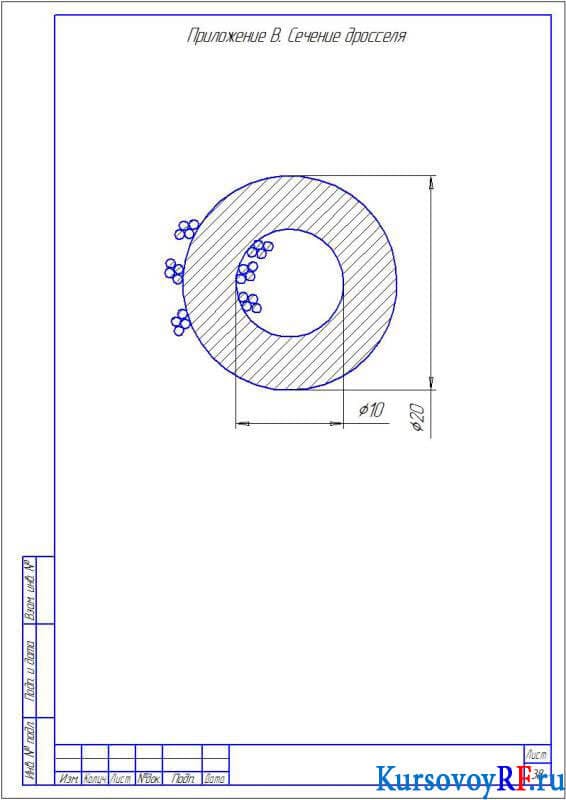

Чертеж Приложение В, Сечение дросселя
-

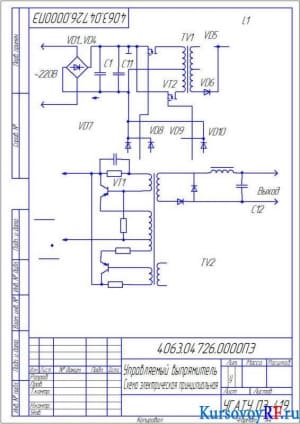

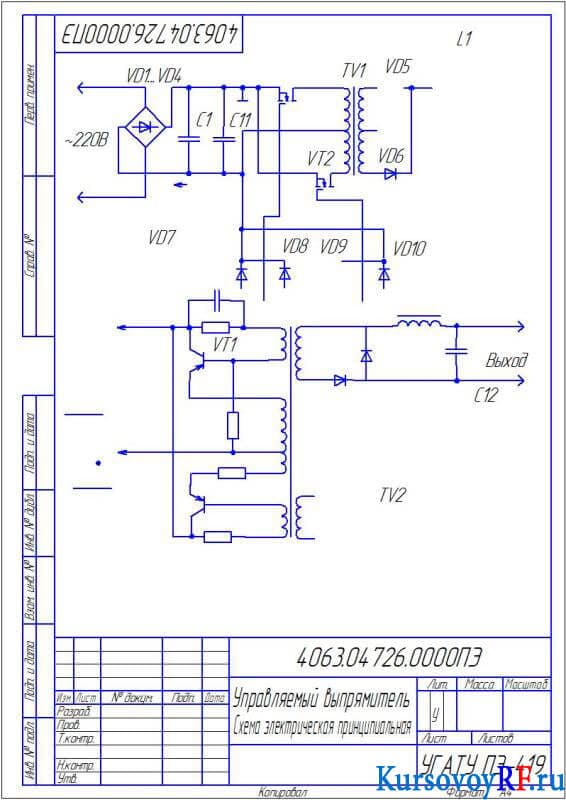

Чертеж Управляемый выпрямитель Схема электрическая принципиальная (формат А4)
