Пояснительная записка (в программе Word) 34 с., 5 табл., 16 источников
Чертежи (в программе Компас и Автокад) 1 лист плакатов и чертежей
Доработать под Ваш ВУЗ
ВУЗ Ковровская государственная технологическая академия имени В. А. Дегтярева
Проект по дисциплине «КИП»
В представленной курсовой работе была определена актуальная задача комплексной газификации, определены основные задачи, решаемые системой. Выполнено общее описание электрической принципиальной схемы модуля микроконтроллера, рассмотрены функциональные части модуля.
Разработана конструкция платы микроконтроллера, осуществлена компоновка элементов на печатной плате, рассчитана масса. Определены минимальный диаметр монтажного и переходного отверстия, а также ширина проводников. Вычислены сопротивления длинного проводника и вибропрочность. Выполнен расчет теплового режима платы, найдены прочность винтов и усилия, которые действуют в стыке.
Чертежи
-

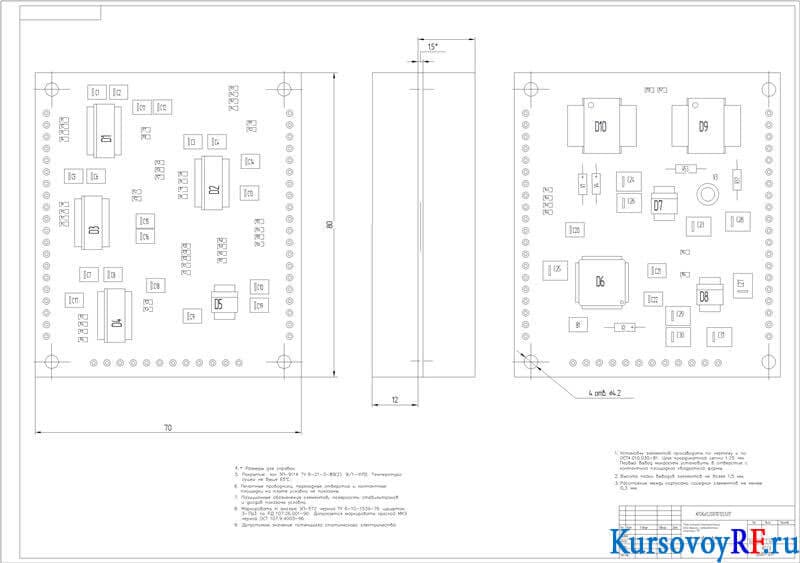

Чертеж Плата монтажная микроконтроллерного блока аварийной и предупредительной сигнализации ГРП
