Курсовая работа на тему Турбогенератор ТВВ - 240

Пояснительная записка (в программе Word) 28 стр., 5 табл., 7 приложений
Чертежи (в программе Компас, Автокад) 5 листов плакатов и чертежей
ВУЗ СПГПУ

Курсовой проект по дисциплине: «Электрические машины»

В курсовой работе был произведен габаритный чертеж двигателя, Описаны параметры в соответствующих графиках. Построена диаграмма Потье, холостого хода, регулировочная оценка и зависимость коэффициента полезного действия от коэффициента нагрузки турбогенератора. По результатам расчетов был сделан вывод, что показатели и параметры данного двигателя описанного в работе не хуже, чем у его аналога. Были приведены расчеты индуктивных противодействий и постоянных времени, потерь и к.п.д. характеристики холостого хода. Определены основные размеры и электромагнитных нагрузок. Произведен выбор обмоточных данных ротора и статора.
Дополнительные материалы: Зависимость КПД от нагрузки на 1 листе в word
Выкладка паза ротора на 1 листе в word
Выкладка паза статора на 1 листе в word
Расчет характеристики холостого хода и регулировочная характеристика на 1 листе в word
К.П.Д 1 рис
Регулировочная хар-ка 1 рис
Характеристика холостого хода и диаграмма Потье на 1 рис

Чертежи курсовой работы (в программе Компас, Автокад)

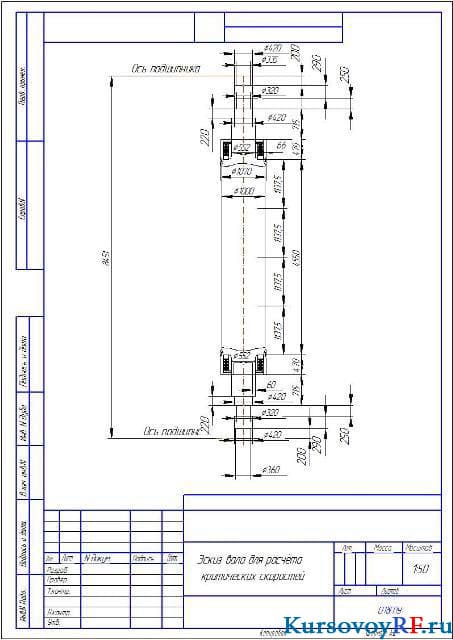

1.Чертеж эскиза вала для расчета критических скоростей (формат А4)

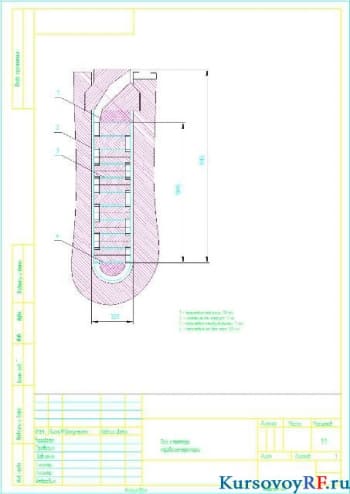

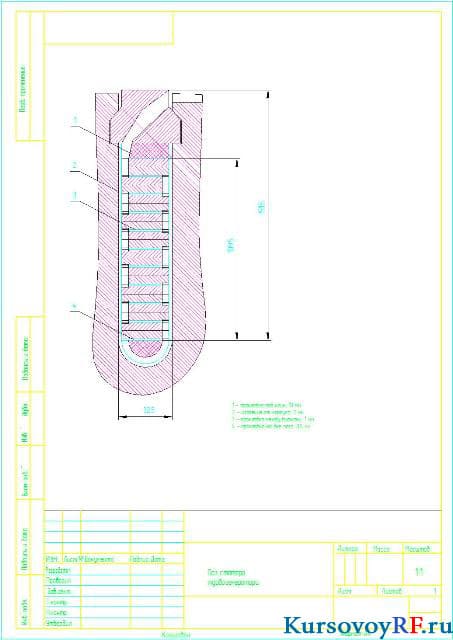

2.Чертеж паз статора турбогенератора (формат А4)

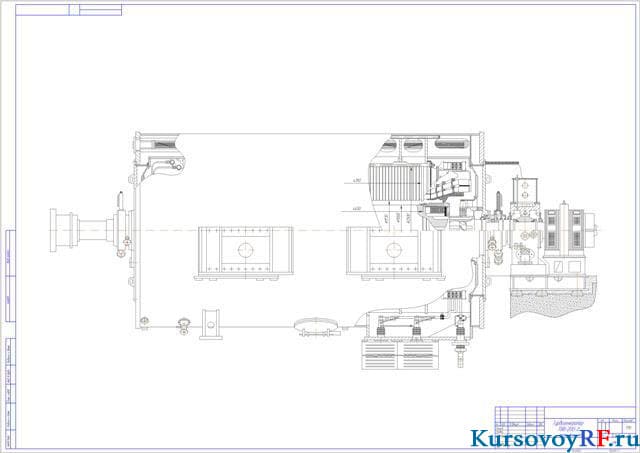

3. Чертеж общего вида турбогенератора (формат А1)

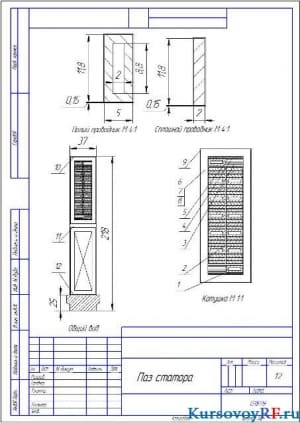

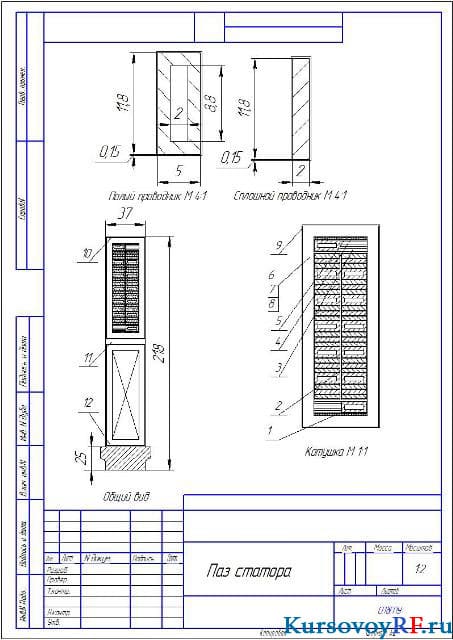

4.Чертеж паз статора (формат А4)

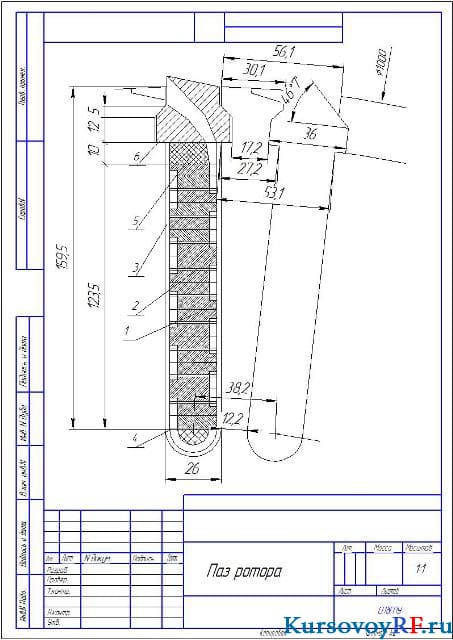

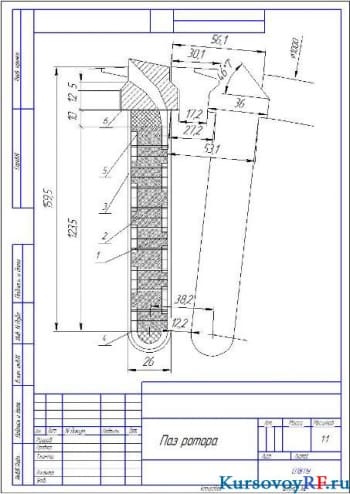

5.Чертеж паз ротора (формат А4)
