Электростанция и планировка ее электрической части

Пояснительная записка (в программе Word) 45 стр., 19 табл., 14 рис., 5 источников
Чертежи (в программе Компас, Автокад) 1 лист плакатов и чертежей
ВУЗ ЭЭФ

Курсовой проект по дисциплине: «Электротехника»

В данной курсовой работе был произведен расчет электростанции КЭС. Произведены расчеты для определения наиболее важного оборудования и выбора структурной системы, выбор правильной мощности обычных и автоматических трансформаторов. Выбор мощности и количества по наибольшему перетоку между устройствами среднего и более высокого напряжения, определяющиеся по наиболее тяжелому режиму.
Был произведен выбор выключателей и разъединителей в разных условиях работы. Для проверки трансформатора тока по вторичной нагрузке была определена нагрузка по фазам для наиболее загруженного трансформатора.

Чертежи курсовой работы (в программе Компас, Автокад)

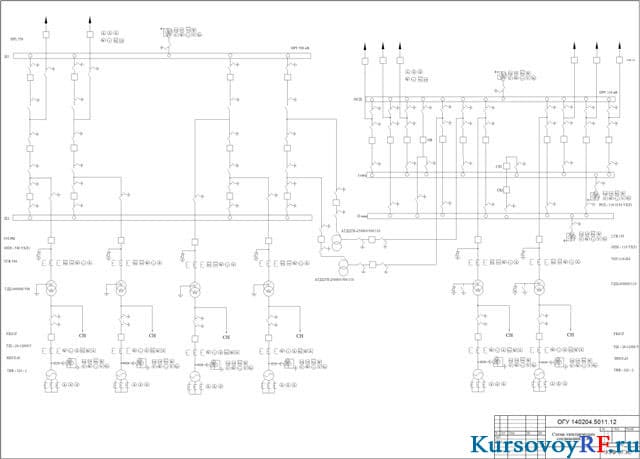

1.Чертеж схема электрических  соединений КЭС (формат А1)
