Расчет и курсовое проектирование электромеханической системы постоянного тока на базе тиристорного преобразователя

Пояснительная записка (в программе Word) 29 с., 7 табл., 10 рис., 3 источника, 4 приложения
Чертежи (в программе Автокад) 3 листа плакатов и чертежей, спецификации 4 листа
ВУЗ Севастопольский Национальный Технический Университет

Проект по дисциплине «Автоматизированный электропривод технологического оборудования»

В курсовой работе в ходе разработки спроектирована электромеханическая система постоянного тока. Данная система  условно разделена на три звена: элемент для передачи механической энергии -  редуктор, двигатель и силовой тиристорный преобразователь DCS400. В ходе проектирования промоделированы механические  характеристики замкнутой и разомкнутой электромеханичесих систем  постоянного тока, и были определены их жесткости. Жесткость  разомкнутой системы составила 5,109, а жесткость замкнутой системы составила 7,921. Таким образом, экспериментально доказано, что жесткость замкнутой системы больше, чем разомкнутой.  Кроме конструкции электромеханической системы, разработана ее электрическая принципиальная схема на базе тиристорного преобразователя DCS400. Дополнительные материалы: приложены 2файла в XMCD - МодЗ.С.1.xmcd; МодРаз.xmcd. Приложен файл программного расчёта характеристик на 8листах в Word.

Чертежи

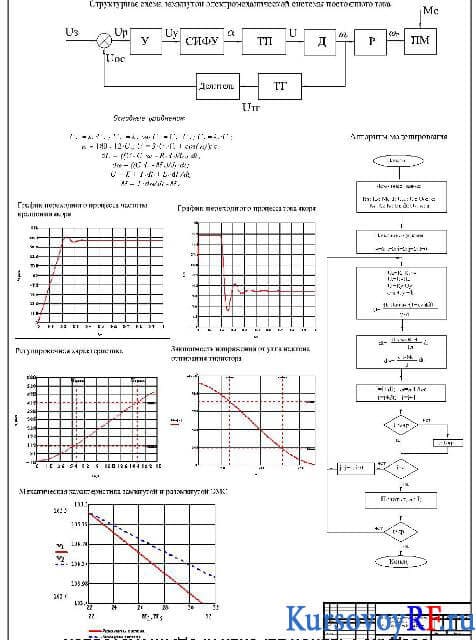

1. Чертеж результатов моделирования электромеханической системы постоянного тока  (формат А1)

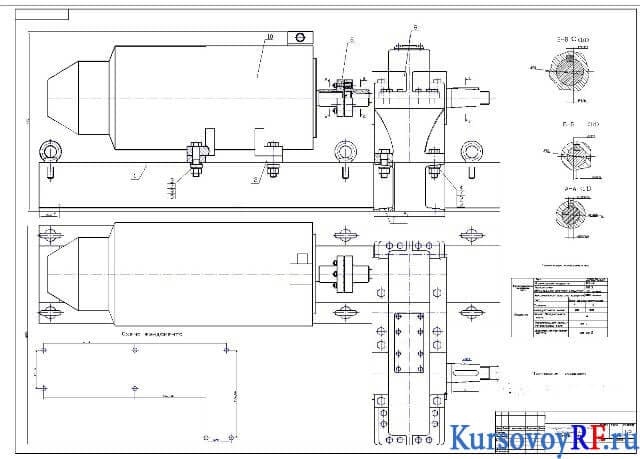

2. Чертеж сборочный электромеханической системы постоянного тока (формат А1)

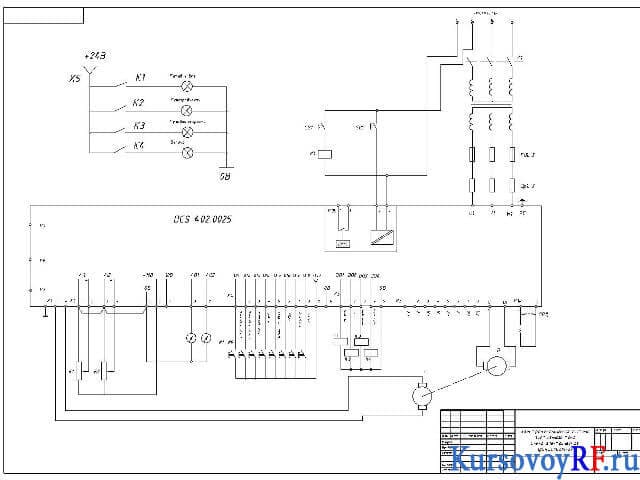

3. Чертёж схемы электрической принципиальной электромеханической системы постоянного тока (формат А2)
