Курсовое проектирование автоматизированного электропривода следящей системы

Пояснительная записка (в программе Word) 27 с., 5 табл., 19 рис., 4 источника, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте дана характеристика современным автоматизированным электроприводам. Построена функциональная схема САР положения. Произведён выбор мощности электродвигателя, представлена таблица с параметрами выбранного электродвигателя. Проведена проверка двигателя по методу эквивалентных величин. Выполнены нагрузочные диаграммы механизма и двигателя. Выбраны элементы электропривода, технические данные которых представлены в таблицах. Построена структурная схема двигателя, определены его передаточные функции. Определены передаточные функции тахогенератора, датчика положения, тиристорного преобразователя. Рассчитана статическая ошибка разомкнутой системы. Построены графики  частотных характеристик контура скорости, контура позиционирования. Выполнено построение  структурной схемы САР положения. Построены и проанализированы  графики переходных процессов.

Чертежи

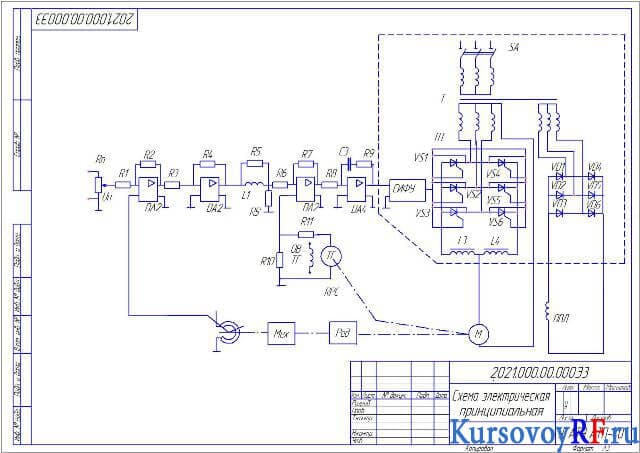

1. Чертеж схемы электрической принципиальной (формат А3)
