Расчетное курсовое проектирование автоматизированного электропривода

Пояснительная записка (в программе Word) 25 с., 6 табл., 5 рис., 4 источника, 25 приложений
Чертежи (в программе Компас) 3 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Уфимский Государственный Авиационный Технический университет

Проект по дисциплине «Электромеханические системы управления»

Для разработки курсового проекта приложена таблица с исходными данными. Рассчитана требуемая мощность с учётом переходных процессов при пуске, торможении, изменении режимов работы двигателя, и  выбран тип электродвигателя. Приложена таблица с техническими данными на выбранный электродвигатель. Проведена проверка двигателя по величине эквивалентного момента. Построены  нагрузочные диаграммы механизма и двигателя  при повторно-кратковременном режиме работы. Составлены  таблицы  технических данных  элементов  электропривода. С учётом исходных данных выбранного  двигателя рассчитаны  его механическая  и электромеханическая характеристики. Выполнен расчёт статических характеристик с определением сопротивления якорной цепи и с определением  коэффициента усиления разомкнутой системы. Рассчитаны передаточная функция электродвигателя, тиристорного преобразователя, датчиков скорости и тока. Определены параметры регуляторов тока и скорости. Проанализировано качество регулирования переходного процесса.Дополнительные материалы: приложены 19 точечных рисунков графиков и схем, приложены графики на 4листах в Word , приложены графики на 3листах в Word, приложена пояснительная записка на 25листах в Word, приложен файл1 - микросхемы на 5листах в Word, приложен файл2 – микросхема на 1листе в Word.

Чертежи

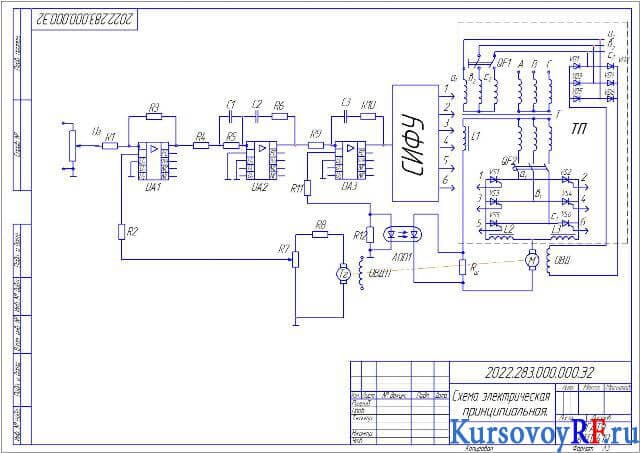

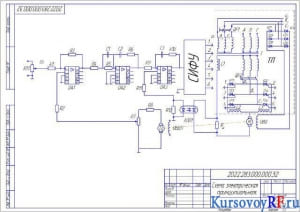

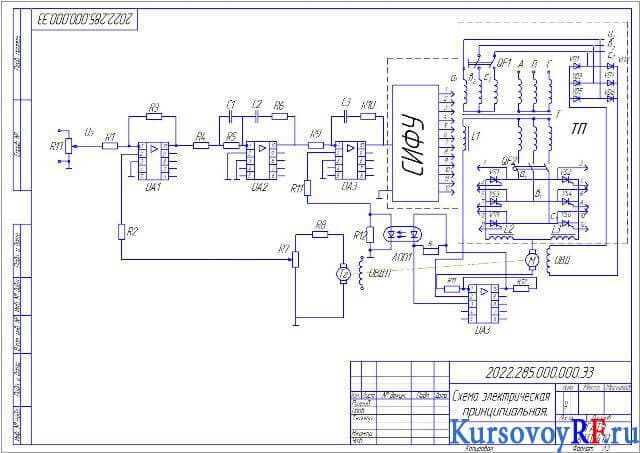

1. Чертеж схемы электрической принципиальной (формат 3хА3)
