Расчёт курсовой автоматизированного электропривода следящей системы при максимальном моменте сопротивления

Пояснительная записка (в программе Word) 33 с., 6 табл., 31 рис., 5 источников, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 2 листа
ВУЗ Уфимский Государственный Авиационный Технический Университет

Проект по дисциплине «Электромеханические системы»

В курсовом проекте представлена таблица с исходными данными для расчёта. Разработана функциональня схема САР. Выбрана мощность электродвигателя,  исходя из заданных максимальных значений нагрузки, скорости механизма и КПД редуктора. Выполнена схема нагрузочной диаграммы двигателя. Выполнен выбор электропривода и элементов, входящих в его состав. Приложены технические данные подобранных двигателя, силового трансформатора, тиристорного преобразователя. Определены передаточные функции двигателя, тахогенератора, датчиков тока и положения, тиристорного преобразователя, промежуточного усилителя. Выполнена настройка контуров тока, скорости, положения с составлением графиков переходных процессов. Разработана структурная схема САР позиционирования. Приложены графики анализа переходных процессов.

Чертежи

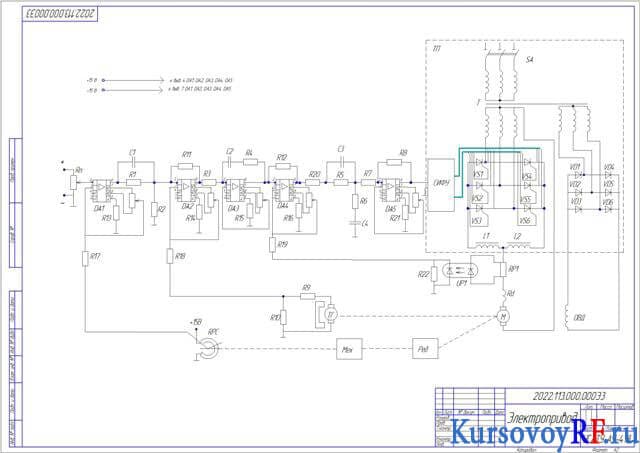

1. Чертеж схемы электропривода (формат А2)
