Асинхронный электродвигатель с короткозамкнутым ротором курсовая работа с чертежами

Пояснительная записка (в программе Word) 22 с., 1 табл., 0 рис., 1 источник, 1 приложение
Чертежи (в программе Компас) 7 листа плакатов и чертежей, спецификации 1 лист
ВУЗ Тольяттинский Государственный Университет

Проект по дисциплине «Электрические машины»

Для разработки проекта  заданы исходные параметры. Рассмотрены характеристики асинхронных двигателей серии 4А. Описана конструкция проектируемой машины. Расчёт производился на базе асинхронного двигателя 4А 180М2У3  основного поколения с короткозамкнутым ротором. Приняты главные размеры магнитной цепи машины, параметры  сердечников статора и ротора. Выполнен расчёт обмотки  статора с трапецеидальными полузакрытыми пазами и расчёт обмотки короткозамкнутого ротора с овальными полузакрытыми пазами. Произведён расчёт магнитной цепи, активных и индуктивных сопротивлений обмоток. Рассчитаны номинальный режим и режим холостого хода, максимальный момент, начальные пусковой ток и момент. Выполнены расчёты тепловой и вентиляционный.  Рассчитаны общая масса двигателя и динамический момент инерции короткозамкнутого ротора.  Дополнительные материалы: рабочие характеристики на 1листе А4 в Компас.

Чертежи

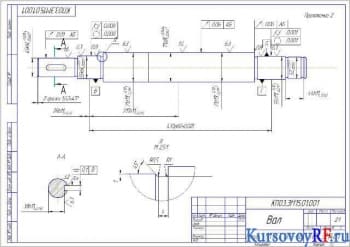

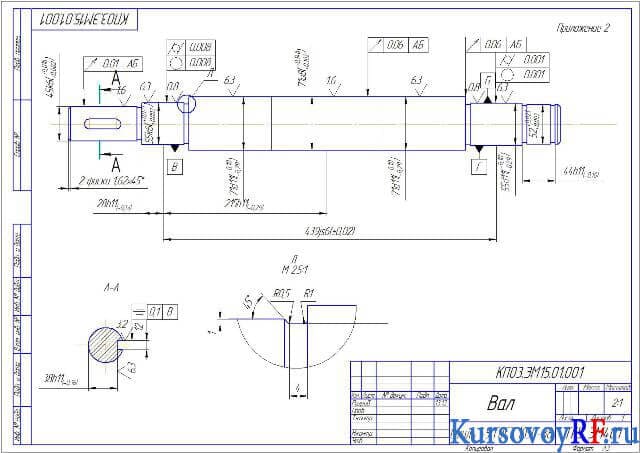

1. Чертеж деталь вала (формат А3)

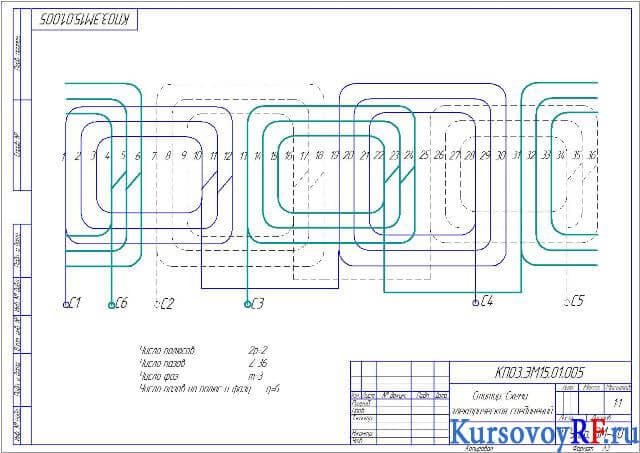

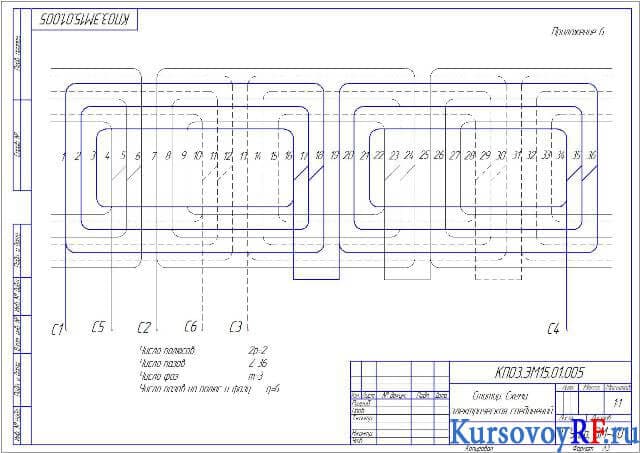

2. Чертеж схемы электрических соединений статора (формат А3)

3. Чертеж схемы электрических соединений статора (формат А3)

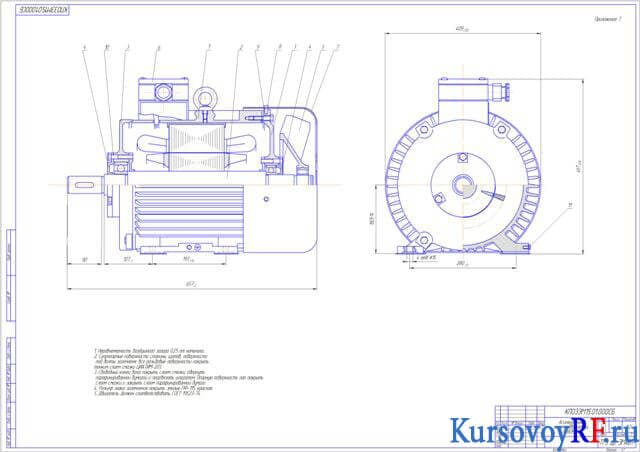

4. Чертёж сборочный асинхронного электродвигателя 4А180М2У3 (формат А1)

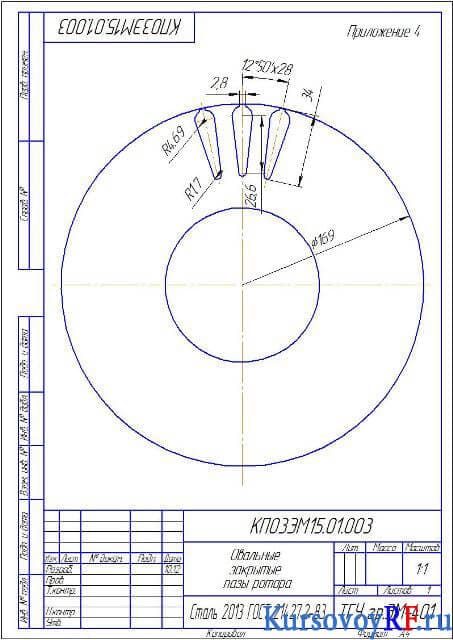

5. Чертёж деталь овальные закрытые пазы ротора (формат А4)

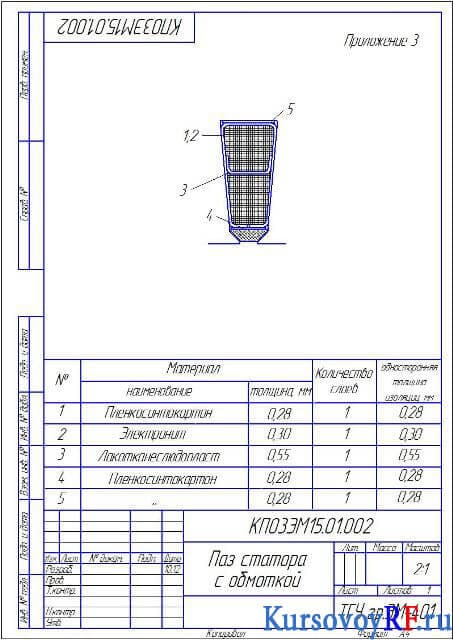

6. Чертёж сборочный паза статора с обмоткой (формат А4)

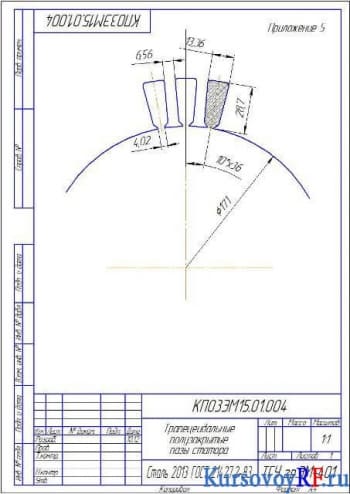

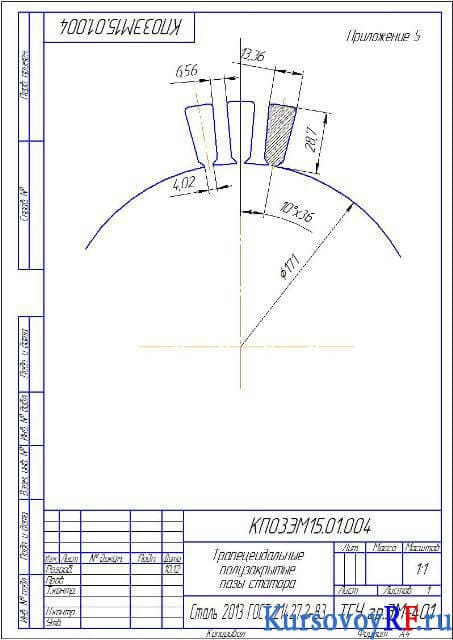

7. Чертёж деталь трапецеидальные полузакрытые пазы статора(формат А4)
