Курсовой расчет и описание конструкции электродвигателя

Пояснительная записка (в программе Word) 2 с., 0 табл., 0 рис., 0 источников, 3 приложения
Чертежи (в программе Компас) 9 листов плакатов и чертежей
ВУЗ Белорусско-Российский Университет

Проект по дисциплине «Электрические машины»

В курсовой работе выполнено описание конструкции электродвигателя. Приведены особенности конструкции статора, станины, вала и ротора. Приложены 3 файла ХМСD - эл.машины(графики А1), эл.машины(графики), пояснительная записка с расчетами.

Чертежи

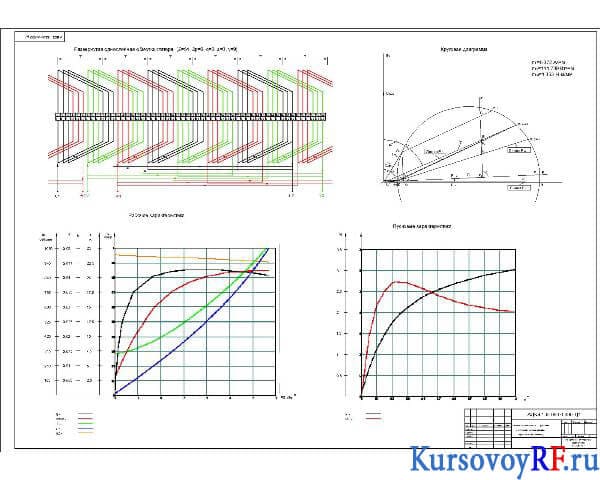

1. Чертеж схемы обмотки статора, рабочих и пусковых характеристик, круговой диаграммы АД (формат А1)

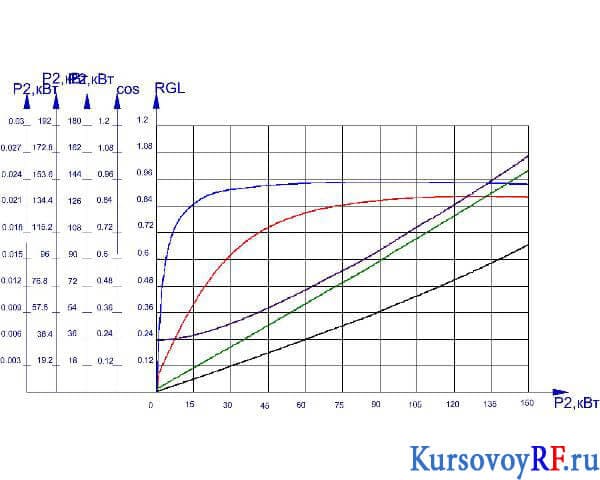

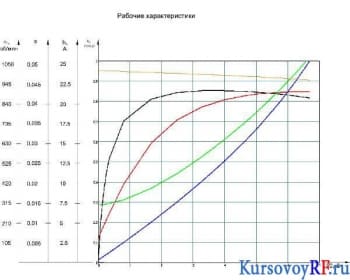

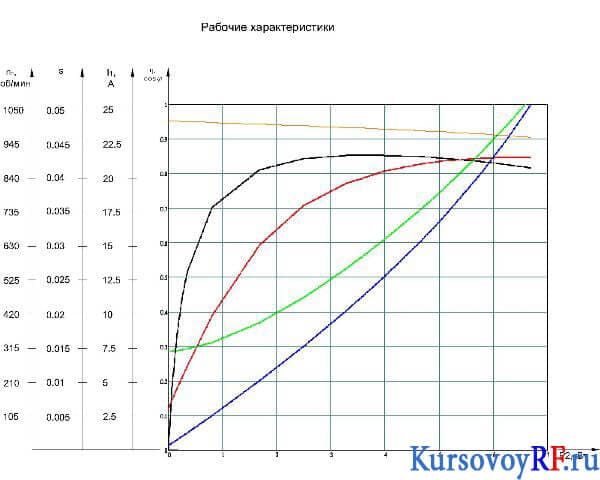

2. Чертеж эскизный графика рабочих характеристик

3. Чертёж эскиза вала

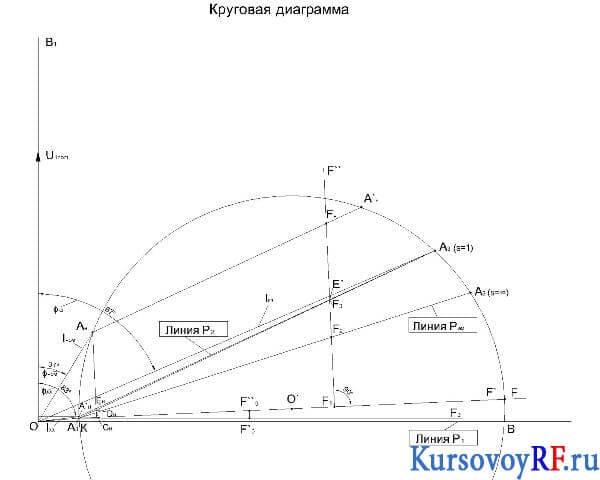

4. Чертёж эскизный графика круговой диаграммы

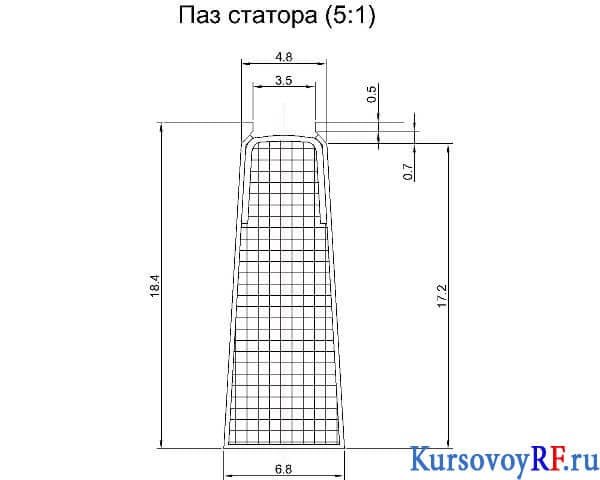

5. Чертёж эскизный паза статора

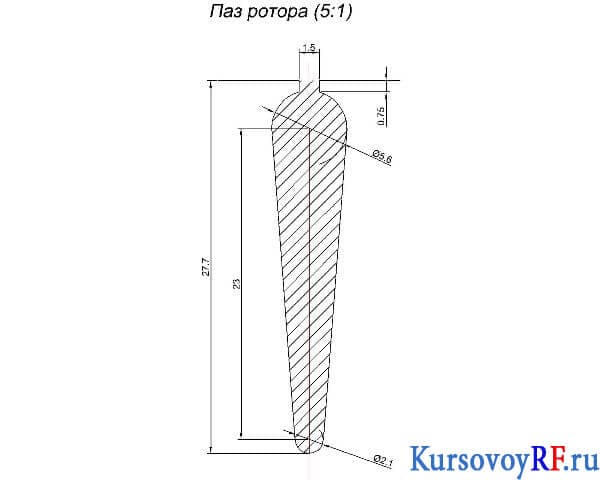

6. Чертёж эскиз паза ротора

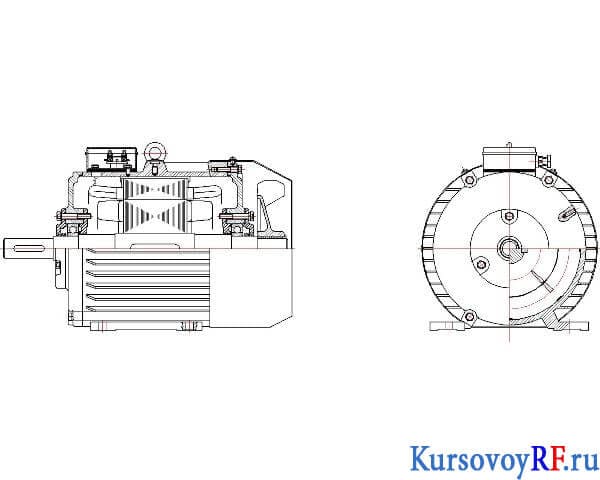

7. Чертёж общего вида электродвигателя

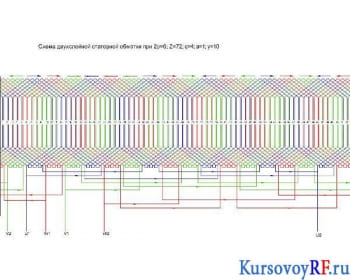

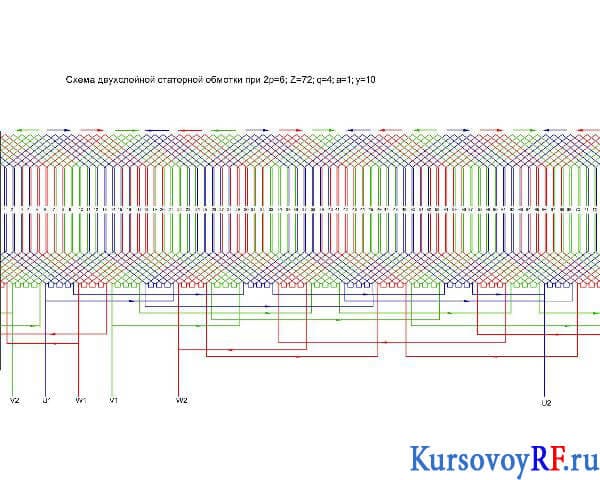

8. Чертёж схемы двухслойной статорной обмотки

9. Чертёж графика номограммы
