Расчёт электрических машин постоянного тока

Код: 02.01.01.04.45
Разместил: Орелен Н.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 31 с., 3 табл., 4 рис., 2 источника, 0 приложений на украинском языке
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ Национальный университет «Львовская политехника»

Проект по дисциплине «Электрические машины»

В курсовом проекте рассмотрены эксплуатационные свойства машин постоянного тока. Приложена таблица с техническими данными для расчёта. На первом этапе проектирования произведён выбор главных размеров и обмотки якоря. На втором этапе выполнен расчёт геометрии магнитопровода, выбран провод обмотки якоря. Построен эскиз паза.В ходе дальнейшего расчёта  выбраны параметры магнитной цепи двигателя и произведён её расчёт. Выполнен эскиз главного полюса двигателя. Составлена таблица расчёта характеристики намагничивания машины. Построен график характеристики нерабочего хода и переходной характеристики. Произведён расчёт обмотки возбуждения. Выполнен расчёт коллектора и щёток с определением толщины коллекторной пластины, длины и ширины щёток, площади соприкосновения щётки с коллектором и других параметров. Рассчитаны основные и дополнительные потери. Построены графики рабочих характеристик двигателя постоянного тока параллельного возбуждения. Выполнены тепловой и вентиляционный расчёты.

Чертежи

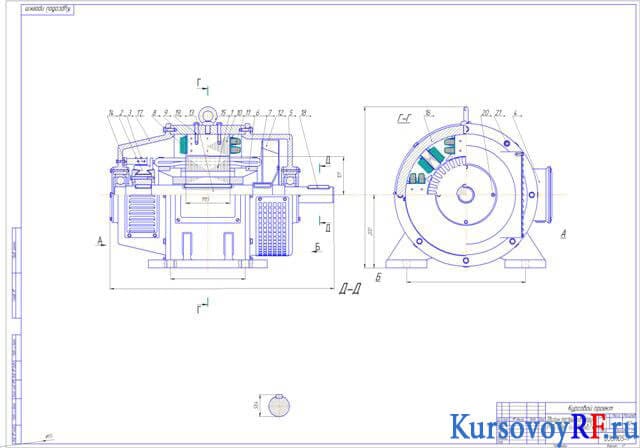

  1. Чертеж сборочный двигателя постоянного тока (формат А1)
